EB-RF-KNX-Binäreingang 2-fach + Schaltausgang 1-fach Hager tebis.quicklink TRM694G, für 2 potentialfreie Kontakte, Schaltausgang potentialfrei
EAN-Nr.
3250615988812
E-nr.
405 590 726
VPE
1 St.
Rabattgruppe
T4
EB-RF-KNX-Binäreingang 2-fach+Schaltausgang TRM694G TRM694G
Preis*
CHF 130.50
/ St.
*
catalog.lists.product_addition.login_popup.title
catalog.lists.product_addition.login_popup.descriptive_text
catalog.transfer_popup.title
catalog.product_page.tranfer_popup.descriptive_text
Technische Merkmale
Anschlussmöglichkeiten
-
Radio ProtokollKNX-Funk
-
Empfänger Kategorie2
-
Mit Bussystem KNXNein
-
Mit Bussystem KNX-FunkJa
Einstellungen
-
Unterstützten EinstellmodusETS, easy, quicklink
Abmessungen
-
Höhe40 mm
-
Breite40 mm
-
Tiefe20 mm
-
Einbautiefe40 mm
Installation, Montage
-
Montage aufUnterputz
Werkstoff
-
FarbeLichtgrau
Ausstattung
-
Funk bidirektionalJa
-
Mit Schieber für HandschaltungJa
Elektrischer Strom
-
Max. Schaltstrom4 A
-
Nennstrom4 A
Frequenz
-
Frequenz50 - 50 Hz
-
Funk Empfangsfrequenz868,30 - 868,30 MHz
Leistung
-
Ausgangsleistung920 W
-
230 V Glüh- und Halogenlampen600 W
-
Glühlampenlast600 - 600 W
Spannung
-
Betriebsspannung230 - 230 V
-
Bemessungsbetriebsspannung Ue230 - 230 V
-
Systemspannung230 V AC
Sicherheit
-
Schutzart IPIP20
Einsatzbedingungen
-
Betriebstemperatur-10 - 50 °C
Anschluss
-
Anschlussquerschnitt bei starrem Leiter0.5 - 2.5 mm²
-
Anschlussquerschnitt bei flexiblem Leiter0.5 - 1.5 mm²
Texte
-
FunktionEinfache Zusatzfunktionen: + 6 Szenen, Repeater-Funktion zur Erhöhung der Funkreichweite aktivierbar, Resetfunktion (Auf Werkseinstellung)
-
MontageartFür den Einbau hinter UP-Einsätzen
-
AnschlussartMit Schraub-Liftklemmen
catalog.pageproduct.title_sustainability.h2
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fussabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
catalog.pageproduct.sustainability_block.downloads_h3
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild TRM694G
-
GeneratedProductDatasheet

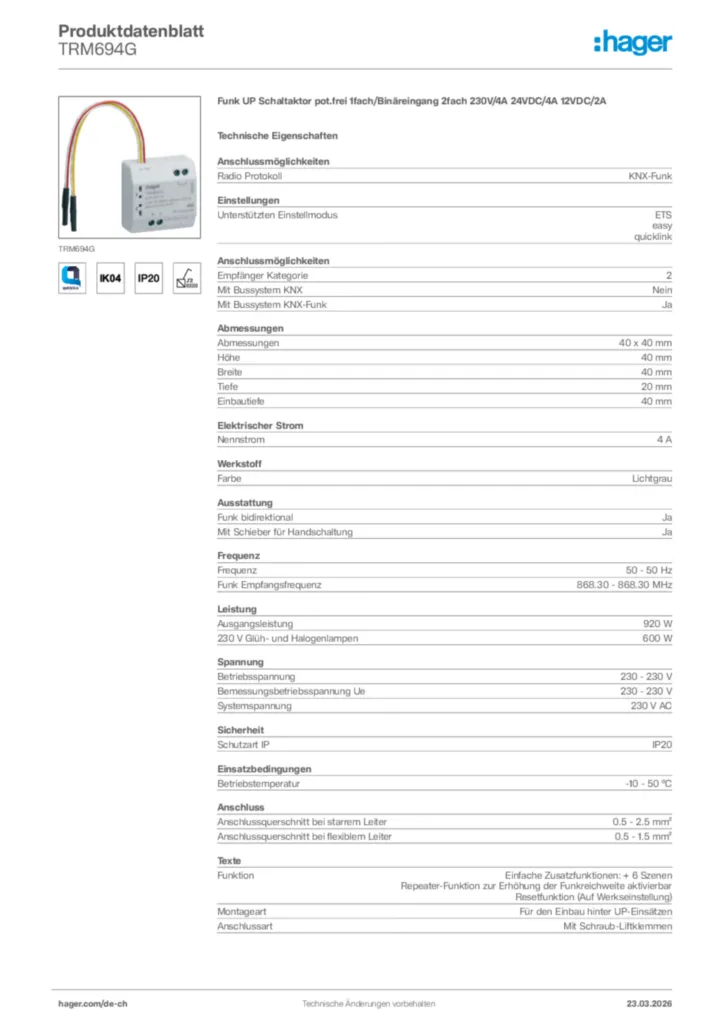

Hager Produktdatenblatt TRM694G
