Klingeltrafo 230V / 8V und 12V 4VA 2PLE

ST301

  • Reihen­ein­bau­ge­räte

Klingeltrafo 230V / 8V und 12V 4VA 2PLE ST301

EAN-Nr.
3250615703019
E-nr.
960 000 004
VPE
6 Stück
Rabattgruppe
S3
Preis*
 52.00 CHF
/ Stück *
 52.00 CHF
/ Stück *

You have to log in with your myHager profile to see prices and to order.

Einer Liste hinzufügen
Einer Liste hinzufügen

Melden Sie sich an, um eine Produktliste zu erstellen

Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein

Ein Konto erstellen Anmelden
  • Zubehör
  • Technische Merkmale
  • Dokumentationen
  • Weitere Produkte
Produktdatenblatt herunterladen

Vervollständigen Sie Ihr System

Optionales Zubehör

  • Klem­me­n­ab­de­ckung 1 Produkte verfügbar

Vervollständigen Sie Ihr System

  • Klem­me­n­ab­de­ckung
  • ST010

    Klemmenabdeckung Klingeltrafo 2PLE
     2.10 CHF  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen

Technische Merkmale

Span­nung
  • Ausgangs­span­nung
    8 - 12 V
  • Bemes­sungs­be­triebss­pan­nung Ue
    230 - 230 V
  • Ausgangs­span­nung 2
    12 V
  • Isola­ti­onss­pan­nung Ui
    4000 V
Kapa­zität
  • Anzahl Module
    2
Leis­tung
  • Leis­tungs­auf­nahme VA
    4 VA
  • Leis­tung
    4 VA
  • Verbrauchte Leis­tung in W
    4 W
Abmes­sungen
  • Höhe
    111 mm
  • Breite
    35 mm
  • Tiefe
    65 mm
  • Länge
    64 mm
Sicher­heit
  • Schutzart IP
    IP20
  • Tempe­ra­tur­schutz
    Ja
Ausstat­tung
  • Kurz­schluss­si­cher
    Ja
  • Ein-/Aus­schalter
    Nein
Einsatz­be­din­gungen
  • Betrieb­stem­pe­ratur
    -20 - 35 °C
Anschluss
  • Anschluss­quer­schnitt bei flexi­blem Leiter
    4 mm²
  • Anschluss­quer­schnitt bei starrem Leiter
    6 mm²
Frequenz
  • Frequenz
    50 - 50 Hz
Elek­tri­scher Strom
  • Ausgangs­strom 1
    0,50 A
  • Ausgangs­strom 2
    0,33 A
  • Maxi­mal­strom Sekun­där­seite
    0,5 A
Instal­la­tion, Montage
  • Montage auf
    DIN Schiene
  • Nomi­nales Dreh­mo­ment
    1,20 - 1,20 Nm
Nur für den internen Gebrauch
  • Anzahl der halben Platzein­heiten von 17,5 mm
    4
Kompa­ti­bi­lität
  • Geeignet für DIN Schiene
    Ja

Downloads

  • Produktbild

    Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

    Bild ST301 | Hager Schweiz

    Produktbild ST301

  • Technische Beilage (single-product)

    Bild Verlustleistungsdatenblatt | Hager Schweiz

    Verlustleistungsdatenblatt

    Technische Beilage (single-product) de-DE 2021-10-20

    PDF
    847,80 kB

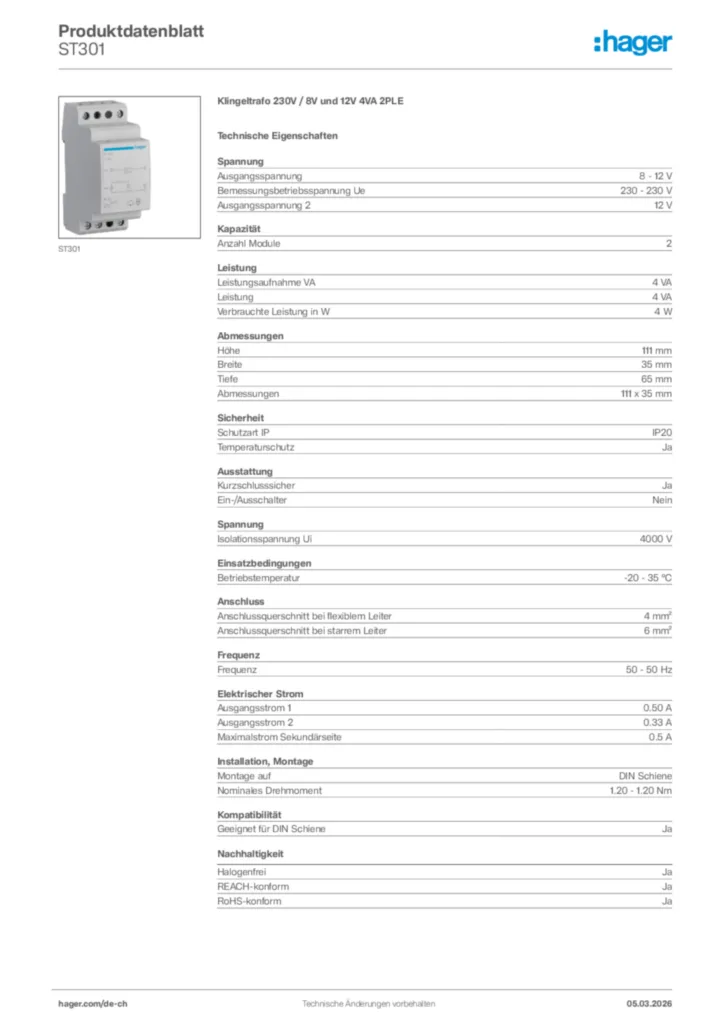

  • Produktdatenblatt

    Bild Produktdatenblatt en-GB 2020-01-01 | Hager Schweiz

    Produktdatenblatt en-GB 2020-01-01

    PDF
    62,03 kB
Mehr Downloads

  • Für die Zusendung des REACH-Zertifikats

    senden Sie bitte unter Angaben der Bestellnummer ein Mail an: environmentaldata.europe@hagergroup.com
