Überspannungsableiter Hager SPD 3P 15kA DC TN-C-S Imax 40kA Up 1.9kV PV SPV340
Das Produkt ist leider nicht mehr lieferbar. Um eine Alternative zu finden, wenden Sie sich bitte an unseren Kundendienst.
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie einen Grosshandel
Wählen Sie Ihren Grosshandel aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Technische Merkmale
Kapazität
-
Anzahl Module3
Spannung
-
Schutzpegel Up nach IEC61643-13,70 kV
-
Schutzpegel Up L-N/PEN IEC61643-113700 V
-
VersorgungsspannungsartDC
-
Überspannungskategorie gemäss IEC60947-1 2.5.60 Tabelle H13
Elektrischer Strom
-
Max. Ableitstoßstrom (Imax)40 kA
-
Max. Ableitstoßstrom (Imax) N-PE40 kA
-
Nennableitstossstrom15 kA
Abmessungen
-
Höhe89,80 mm
-
Breite53,40 mm
-
Tiefe56,1 mm
-
Abisolierlänge16 mm
Sicherheit
-
Schutzart IPIP20
-
SchutzmodusL-PE
Einsatzbedingungen
-
Betriebstemperatur-40 - 80 °C
-
Luftfeuchtigkeitsschutz5 - 95%
-
Lager-/Transporttemperatur-40 - 80 °C
-
Grad der Verunreinigung nach IEC60664 / IEC60947-22
-
Höhe über N.N.2000 m
Werkstoff
-
ProduktfarbeLichtgrau
-
RAL Nummer7035
-
WerkstoffPolyamid (PA), Polyester
Netzform
-
NetzformDC
-
Netzform TNNein
-
Netzform TN-CNein
-
Netzform DCJa
-
Netzform ITNein
-
Netzform TTNein
-
Netzform TN-C-SJa
-
Netzform TN-SNein
Ausstattung
-
Mit FernmeldekontaktNein
-
Nennlaststrom Il80 A
Anschluss
-
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei flexiblem Leiter1,5 - 25 mm²
-
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei massivem Leiter1,5 - 35 mm²
-
Anschlussquerschnitt bei flexiblem Leiter1.5 - 25 mm²
-
Anschlussquerschnitt bei starrem Leiter1.5 - 35 mm²
-
Anschluss-/SteckertypSchraubanschluss
-
Anzahl der Anschlüsse1
Normen
-
Anforderungsklasse IEC61643T2
Frequenz
-
Frequenz50 - 60 Hz
Installation, Montage
-
Nominales Drehmoment3 - 4,5 Nm
-
Einbau-/AnschlussortHorizontal
-
Geeignet für InnenbereichJa
Architektur
-
Polart2P
Konfiguration
-
Mit integrierter SicherungNein
Anschlussmöglichkeiten
-
MontageartDIN Schiene
-
Anschluss-/SteckertypSchraubanschluss
Bedienelemente und Anzeigen
-
Mit KontrollleuchteJa
Funktionen
-
Netzform sonstigeJa
-
End-of-Life-ModusOCM (open circuit mode)
Nur für den internen Gebrauch
-
Anzahl der halben Platzeinheiten von 17,5 mm6
Spezifische Identifikationsattribute für Protection
-
Filter ProdukttypSPD
Umweltinformationen
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fussabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild SPV340
-

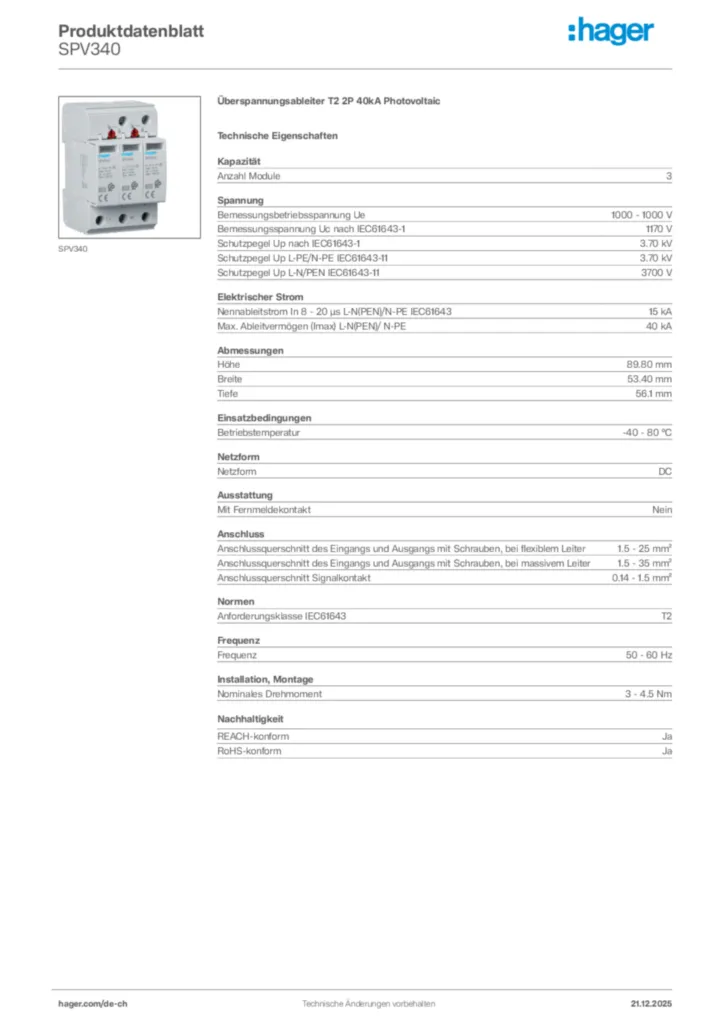

Produktdatenblatt
Hager Produktdatenblatt SPV340
Überspannungsableiter T2 2P 40kA Photovoltaic
PDF -
Montageanleitung
Montageanleitung International 2022-06-14
PDF556,21 kB -
Konformitätserklärung
Konformitätserklärung en-US 2026-07-15
PDF346,66 kB
Mehr Downloads
