Überspannungsableiter 3 polig 40kA Typ 2 mit Defektanzeige + Kontakt SPN317
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Das Produkt ist leider nicht mehr lieferbar. Um eine Alternative zu finden, wenden Sie sich bitte an unseren Kundendienst.
Wählen Sie einen Grosshandel
Wählen Sie Ihren Grosshandel aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Modulare Phasenschiene 5 Produkte verfügbar
Optionales Zubehör
-
KDN380APhasenschiene 3 polig mit Gabelanschluss 16mm² 80A 12 Module
19.50 CHF / Stück* -
KDN380BPhasenschiene 3 polig mit Gabelanschluss 16mm² 80A 57 Module
80.80 CHF / Stück* -
KDN480B
Phasenschiene 4 polig mit Gabelanschluss 16mm² 80A 56 Module
109.50 CHF / Stück* -
KDN363FPhasenschiene 3 polig mit Gabelanschluss 10mm² 63A 12 Module
21.95 CHF / Stück* -
KDN480APhasenschiene 4 polig mit Gabelanschluss 16mm² 80A 12 Module
26.00 CHF / Stück*
Technische Merkmale
Kapazität
-
Anzahl Module3
Spannung
-
Bemessungsbetriebsspannung Ue230 - 400 V
-
Bemessungsspannung Uc nach IEC61643-1275 V
-
Schutzpegel Up nach IEC61643-11,50 kV
-
Schutzpegel Up L-N/PEN IEC61643-111500 V
Elektrischer Strom
-
Nennableitstrom In 8 - 20 µs L-N(PEN)/N-PE IEC6164320 kA
-
Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung)125 A
-
Max. Ableitvermögen (Imax) L-N(PEN)/ N-PE40 kA
Abmessungen
-
Höhe67 mm
-
Breite90 mm
-
Tiefe54 mm
Einsatzbedingungen
-
Betriebstemperatur-40 - 60 °C
Netzform
-
NetzformTN-C
Ausstattung
-
Mit FernmeldekontaktJa
Normen
-
Anforderungsklasse IEC61643T2
Frequenz
-
Frequenz50 - 60 Hz
Installation, Montage
-
Nominales Drehmoment3,60 - 3,60 Nm
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild SPN317
-
Product datasheet

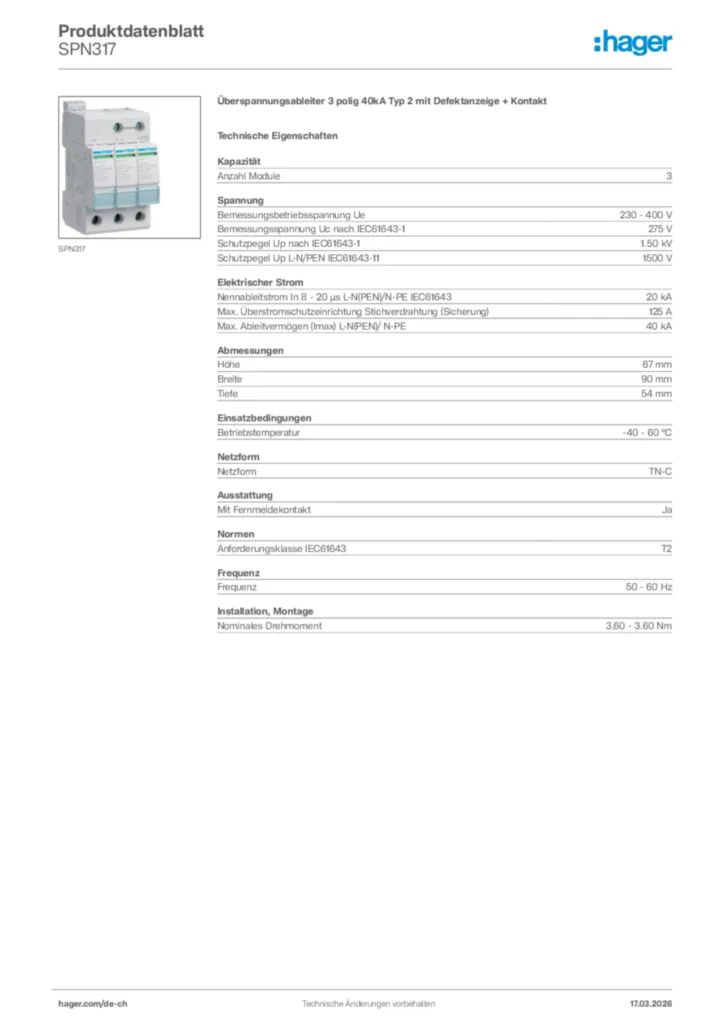

Hager Produktdatenblatt SPN317
Überspannungsableiter 3 polig 40kA Typ 2 mit Defektanzeige + Kontakt
PDF -
Montageanleitung
Montageanleitung für SP315N, SP415N, SPN315, SPN415 - Überspannungsableiter (CS-DE-EN-FR, Stand: 04.2015)
Montageanleitung cs-CZ, en-GB, fr-FR, de-DE 2015-04-13
PDF950,45 kB -
Konformitätserklärung
Declaration
Konformitätserklärung International 2023-11-09
PDF571,86 kB
