Überspannungsableiter Hager SPD, mit Fernmeldekontakt, Netzform TN, Netzform TN-C-S, Netzform TN-S, Netzform TT, Anzahl der Leiter (ohne Erde) 4, Nennspannung AC 400 V, Nennableitstossstrom (8/20) 20 kA, max. Ableitstossstrom (8/20) 40 kA, Schutzpegel 1.35 kV, Schutzpegel L-N 1.35 kV, Schutzpegel N-PE 1.35 kV, max. Leiterquerschnitt starr (ein-/mehrdrähtig) 35 mm², max. Leiterquerschnitt flexibel (feindrähtig) 25 mm², Baugrösse 4 TE
EAN-Nr.
3250615514905
E-nr.
808 417 324
VPE
1 Stück
Rabattgruppe
S2
Überspannungsableiter Hager SPD 4P 20kA mit FM TN-S TT Imax 40kA Up 1.5kV 4TE SPB415
Preis*
CHF 244.00
/ Stück
*
Hierbei handelt es sich um ein Auslaufprodukt. Bestellung ist noch möglich. Bezüglich Verfügbarkeit, Lieferzeit und Preis wenden Sie sich bitte an den Grosshandel oder direkt an unseren Kundendienst
Folgeprodukte:
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie einen Grosshandel
Wählen Sie Ihren Grosshandel aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Technische Merkmale
Architektur
-
Polart3P+N
-
Position NeutralleiterRechts
Kapazität
-
Anzahl Module4
-
AT_RatedOperVoltACSignalContact5 - 250 V
-
AT_RatedOperVoltDCSignalContact30 - 30 V
-
AT_RatedOperCurrACSignalContact5 - 750 mA
-
AT_RatedOperCurrDCSignalContact1 - 1 A
-
AT_StrippingLengthSignalContact7 mm
-
AT_CrossSecFlexSignalContact0,14 - 1,5 mm²
-
AT_CrossSecRigidSignalContact0,14 - 1,5 mm²
-
AT_SuitableIndoorUsageJa
-
AT_TypeConnectionSignalContactSteckanschluss, Schraubanschluss
Spannung
-
Bemessungsbetriebsspannung Ue230 - 400 V
-
Bemessungsspannung Uc nach IEC61643-1275 V
-
Schutzpegel Up nach IEC61643-11,35 kV
-
Schutzpegel Up L-PE/N-PE IEC61643-111,60 kV
-
Schutzpegel Up N-PE laut IEC61643-111,50 V
-
Schutzpegel Up L-N/PEN IEC61643-111350 V
-
Referenzprüfspannung Utest AC255 V
-
Überspannungskategorie gemäss IEC60947-1 2.5.60 Tabelle H13
Elektrischer Strom
-
Nennableitstrom In 8 - 20 µs L-N(PEN)/N-PE IEC6164320 kA
-
Kurzschlussstrom (Isccr)25 kA
-
Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung)125 A
-
Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung)80 A
-
Max. Ableitvermögen (Imax) L-N(PEN)/ N-PE40 kA
-
Nennableitstossstrom20 kA
-
Folgestromlöschfähigkeit0,1 kA
-
Maximaler Ableitstoßstrom (Imax)40 kA
Abmessungen
-
Höhe98,7 mm
-
Breite71 mm
-
Tiefe65,7 mm
-
Abisolierlänge16 mm
Einsatzbedingungen
-
Betriebstemperatur-40 - 80 °C
-
Luftfeuchtigkeitsschutz5 - 95%
-
Lager-/Transporttemperatur-40 - 80 °C
-
Grad der Verunreinigung nach IEC60664 / IEC60947-22
-
Höhe über N.N.2000 m
Netzform
-
NetzformTN-S, TT
-
Netzform TNNein
-
Netzform TN-CNein
-
Netzform TN-C-SNein
-
Netzform TN-SJa
-
Netzform TTJa
-
Netzform ITNein
-
Netzform DCNein
Ausstattung
-
Mit FernmeldekontaktJa
-
Nennlaststrom Il80 A
Anschluss
-
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei flexiblem Leiter1,5 -25 mm²
-
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei massivem Leiter1,5 - 25 mm²
-
Anschlussquerschnitt Signalkontakt0,14 - 1,5 mm²
-
Anschlussquerschnitt bei massivem Leiter, für Schutzleiter1,5 - 25 mm²
-
Anschlussquerschnitt bei flexiblem Leiter, für Schutzleiter1,5 -25 mm²
-
Anschlussquerschnitt bei flexiblem Leiter1.5 - 25 mm²
-
Anschlussquerschnitt bei starrem Leiter1.5 - 35 mm²
-
Anschluss-/SteckertypSchraubanschluss
-
Anzahl der Anschlüsse1
Normen
-
Anforderungsklasse IEC61643T2
Frequenz
-
Frequenz50 - 60 Hz
Installation, Montage
-
Nominales Drehmoment3 - 3 Nm
Konfiguration
-
Mit integrierter SicherungNein
Anschlussmöglichkeiten
-
MontageartDIN Schiene
-
Anschluss-/SteckertypSchraubanschluss
Bedienelemente und Anzeigen
-
Mit KontrollleuchteJa
Funktionen
-
Netzform sonstigeNein
Sicherung
-
SicherungscharakteristikgG
Nur für den internen Gebrauch
-
Anzahl der halben Platzeinheiten von 17,5 mm8
Spezifische Identifikationsattribute für Protection
-
Filter ProdukttypSPD
Werkstoff
-
ProduktfarbeLichtgrau
-
RAL Nummer7035
-
WerkstoffKunststoff
Sicherheit
-
SchutzklasseSchutzklasse II
Umweltinformationen
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fussabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild SPB415
-

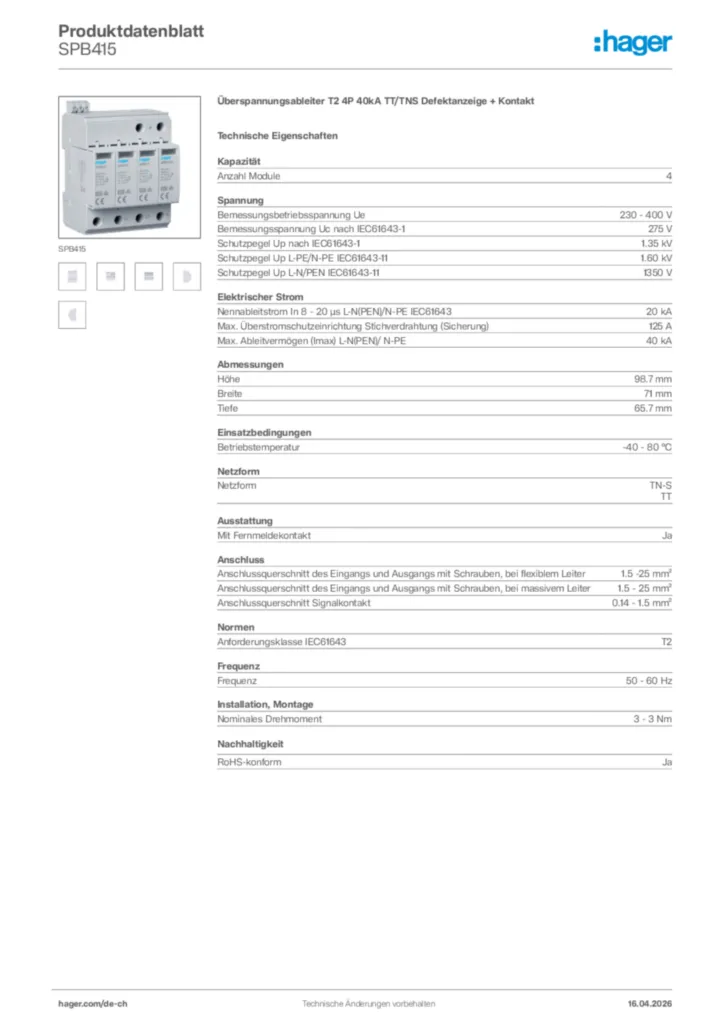

Produktdatenblatt
