Überspannungsableiter T2 Hager SPD, Netzform TN, Netzform TN-C-S, Netzform TN-S, Netzform TT, Anzahl der Leiter (ohne Erde) 4, Nennspannung AC 400 V, Nennableitstossstrom (8/20) 20 kA, max. Ableitstossstrom (8/20) 40 kA, Schutzpegel 1.35 kV, Schutzpegel L-N 1.35 kV, Schutzpegel N-PE 1.35 kV, max. Leiterquerschnitt starr (ein-/mehrdrähtig) 35 mm², max. Leiterquerschnitt flexibel (feindrähtig) 25 mm², Baugrösse 4 TE
EAN-Nr.
3250615515131
E-nr.
808 418 224
VPE
1 Stück
Überspannungsableiter T2 Hager SPD 4P 20kA TN-S TT Imax 40kA Up 1.5kV 4TE SPB413
Das Produkt ist leider nicht mehr lieferbar. Um eine Alternative zu finden, wenden Sie sich bitte an unseren Kundendienst
Ähnliche Produkte:
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie einen Grosshandel
Wählen Sie Ihren Grosshandel aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Technische Merkmale
Kapazität
-
Anzahl Module4
Spannung
-
Bemessungsbetriebsspannung Ue230 - 400 V
-
Bemessungsspannung Uc nach IEC61643-1275 V
-
Schutzpegel Up nach IEC61643-11,35 kV
-
Schutzpegel Up N-PE laut IEC61643-111500 V
-
Spannungsschutzpegel Up L-N (PEN)1,35 kV
-
Spannungsschutzpegel Up L-PE1,6 kV
-
VersorgungsspannungsartAC
-
Referenzprüfspannung Utest AC255 V
-
Überspannungskategorie gemäss IEC60947-1 2.5.60 Tabelle H13
-
Nennspannung240 - 415 V AC ± 10%
Elektrischer Strom
-
Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung)125 A
-
Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung)80 A
-
Max. Ableitstoßstrom (Imax)40 kA
-
Nennableitstossstrom20 kA
-
Folgestromlöschfähigkeit0,1 kA
-
Fehlerstrom Ipe< 5 μA
Abmessungen
-
Höhe89,8 mm
-
Breite71 mm
-
Tiefe65,70 mm
-
Abisolierlänge16 mm
Sicherheit
-
Schutzart IPIP20
-
SchutzklasseSchutzklasse II
-
TOV-Verhalten bei UT (N-PE)1200 V AC (200 ms / withstand mode)
-
SchutzmodusL-N, L-PE, N-PE
-
Stromauslösefaktor k1,6
-
TOV-Verhalten bei UT (L-N)350 V AC (5 s / withstand mode), 460 V AC (120 min / safe failure mode)
Einsatzbedingungen
-
Betriebstemperatur-40 - 80 °C
-
Luftfeuchtigkeitsschutz5 - 95%
-
Lager-/Transporttemperatur-40 - 80 °C
-
Grad der Verunreinigung nach IEC60664 / IEC60947-22
-
Höhe über N.N.2000 m
Werkstoff
-
ProduktfarbeLichtgrau
-
RAL Nummer7035
-
WerkstoffPolyamid (PA)
Netzform
-
NetzformTN-S, TT
-
Netzform TNNein
-
Netzform TN-CNein
-
Netzform DCNein
-
Netzform ITNein
-
Netzform TTJa
-
Netzform TN-C-SNein
-
Netzform TN-SJa
Ausstattung
-
Mit FernmeldekontaktNein
-
Nennlaststrom Il80 A
Anschluss
-
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei flexiblem Leiter1,5 - 25 mm²
-
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei massivem Leiter1,5 - 35 mm²
-
Anschlussquerschnitt bei massivem Leiter, für Schutzleiter1,5 - 35 mm²
-
Anschlussquerschnitt bei flexiblem Leiter, für Schutzleiter1,5 - 25 mm²
-
Anschlussquerschnitt bei flexiblem Leiter1.5 - 25 mm²
-
Anschlussquerschnitt bei starrem Leiter1.5 - 25 mm²
-
Anschluss-/SteckertypSchraubanschluss
-
Anzahl der Anschlüsse1
Normen
-
Anforderungsklasse IEC61643T2
Frequenz
-
Frequenz50 - 60 Hz
Installation, Montage
-
Nominales Drehmoment3 - 4,5 Nm
-
Geeignet für InnenbereichJa
Architektur
-
Polart4P
-
Position NeutralleiterRechts
Konfiguration
-
Mit integrierter SicherungNein
Anschlussmöglichkeiten
-
MontageartDIN Schiene
-
Anschluss-/SteckertypSchraubanschluss
Bedienelemente und Anzeigen
-
Mit KontrollleuchteJa
Funktionen
-
Netzform sonstigeJa
Sicherung
-
SicherungscharakteristikgG
Nur für den internen Gebrauch
-
Anzahl der halben Platzeinheiten von 17,5 mm8
Spezifische Identifikationsattribute für Protection
-
Filter ProdukttypSPD
Umweltinformationen
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fussabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild SPB413
-

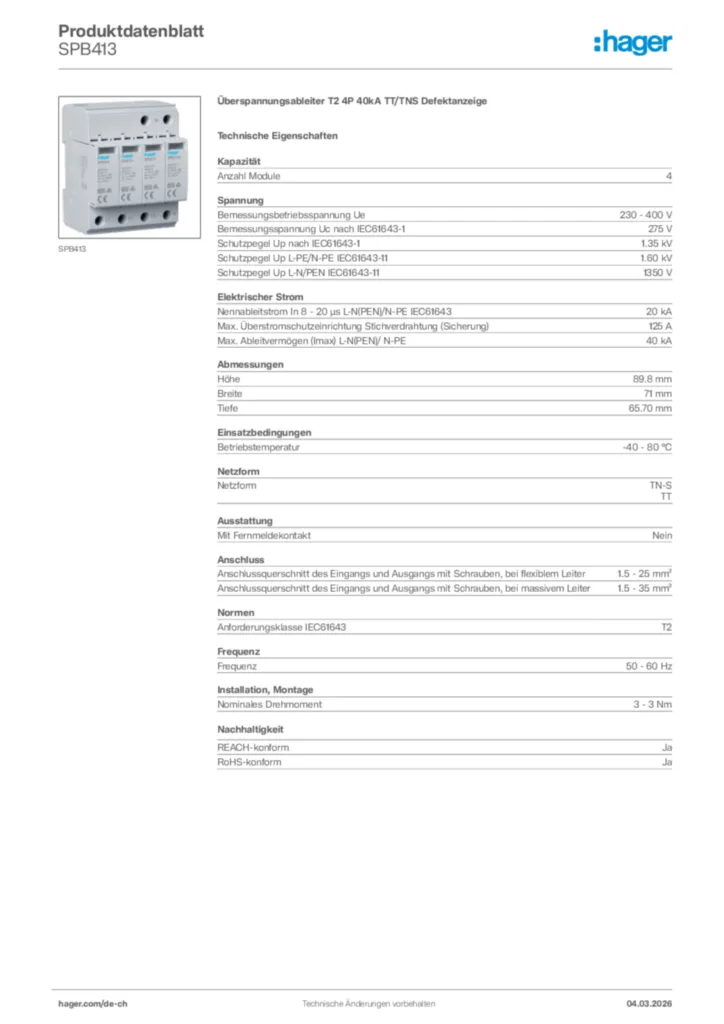

Produktdatenblatt
Hager Produktdatenblatt SPB413
Überspannungsableiter T2 4P 40kA TT/TNS Defektanzeige
PDF -
Montageanleitung
Montageanleitung International 2022-06-14
PDF996,26 kB -
Konformitätserklärung
Konformitätserklärung en-US 2026-07-15
PDF333,47 kB
