Überspannungsableiter Hager SPD, mit Fernmeldekontakt, Netzform TN, Netzform TN-C, Netzform TN-C-S, Netzform TN-S, Netzform TT, Anzahl der Leiter (ohne Erde) 2, Nennspannung AC 240 V, Nennableitstossstrom (8/20) 20 kA, max. Ableitstossstrom (8/20) 40 kA, Schutzpegel 1.35 kV, Schutzpegel L-N 1.35 kV, Schutzpegel N-PE 1.6 kV, max. Leiterquerschnitt starr (ein-/mehrdrähtig) 35 mm², max. Leiterquerschnitt flexibel (feindrähtig) 25 mm², Baugrösse 2 TE
EAN-Nr.
3250615514882
E-nr.
808 412 014
VPE
1 Stück
Rabattgruppe
S2
Überspannungsableiter Hager SPD 2P 20kA mit FM TN-S TT Imax 40kA Up 1.5kV 2TE SPB215
Preis*
CHF 184.00
/ Stück
*
Hierbei handelt es sich um ein Auslaufprodukt. Bestellung ist noch möglich. Bezüglich Verfügbarkeit, Lieferzeit und Preis wenden Sie sich bitte an den Grosshandel oder direkt an unseren Kundendienst
Folgeprodukte:
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie einen Grosshandel
Wählen Sie Ihren Grosshandel aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Modulare Phasenschiene 5 Produkte verfügbar
Optionales Zubehör
-
KDN380APhasenschiene 3 polig mit Gabelanschluss 16mm² 80A 12 Module
CHF 20.65 / Stück* -
KDN363FPhasenschiene 3 polig mit Gabelanschluss 10mm² 63A 12 Module
CHF 23.25 / Stück* -
KDN480A
Phasenschiene 4 polig mit Gabelanschluss 16mm² 80A 12 Module
CHF 27.55 / Stück* -
KDN380BPhasenschiene 3 polig mit Gabelanschluss 16mm² 80A 57 Module
CHF 85.50 / Stück* -
KDN480BPhasenschiene 4 polig mit Gabelanschluss 16mm² 80A 56 Module
CHF 116.00 / Stück*
Technische Merkmale
Architektur
-
Polart1P+N
-
Position NeutralleiterRechts
Kapazität
-
Anzahl Module2
Spannung
-
Bemessungsbetriebsspannung Ue240 - 415 V
-
Bemessungsspannung Uc nach IEC61643-1275 V
-
Schutzpegel Up nach IEC61643-11,6 kV
-
Schutzpegel Up N-PE laut IEC61643-111500 V
-
Spannungsschutzpegel Up L-N (PEN)1,35 kV
-
Spannungsschutzpegel Up L-PE1,6 kV
-
Bemessungsbetriebsspannung AC (Signalkontakt)5 - 250 V
-
Bemessungsbetriebsspannung DC (Signalkontakt)30 - 30 V
-
Schutzpegel Up L-N/PEN IEC61643-111350 V
-
VersorgungsspannungsartAC
-
Referenzprüfspannung Utest AC255 V
-
Überspannungskategorie gemäss IEC60947-1 2.5.60 Tabelle H13
-
Nennspannung240 - 415 V AC ± 10%
Elektrischer Strom
-
Kurzschlussstrom (Isccr)25 kA
-
Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung)125 A
-
Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung)80 A
-
Nennableitstossstrom20 kA
-
Nennableitstoßstrom In 820 µs L-N (PEN)20 kA
-
Bemessungsbetriebsstrom AC (Signalkontakt)0,005 - 1,5 mA
-
Bemessungsbetriebsstrom DC (Signalkontakt)1 - 1 A
-
Folgestromlöschfähigkeit0,1 kA
-
Max. Ableitstoßstrom (Imax)40 kA
-
Max. Ableitstoßstrom (Imax) L-N (PEN)40 kA
-
Fehlerstrom Ipe< 5 μA
Abmessungen
-
Höhe96,8 mm
-
Breite35,60 mm
-
Tiefe65,7 mm
-
Abisolierlänge16 mm
-
Abisolierlänge (Signalkontakt)7 mm
Einsatzbedingungen
-
Betriebstemperatur-40 - 80 °C
-
Luftfeuchtigkeitsschutz5 - 95%
-
Lager-/Transporttemperatur-40 - 80 °C
-
Grad der Verunreinigung nach IEC60664 / IEC60947-22
-
Höhe über N.N.2000 m
Netzform
-
NetzformTN-S, TT
-
Netzform TNNein
-
Netzform TN-CNein
-
Netzform TN-C-SNein
-
Netzform TN-SJa
-
Netzform TTJa
-
Netzform ITNein
-
Netzform DCNein
Ausstattung
-
Mit FernmeldekontaktJa
-
Nennlaststrom Il80 A
Anschluss
-
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei flexiblem Leiter1,5 - 25 mm²
-
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei massivem Leiter1,5 - 35 mm²
-
Anschlussquerschnitt bei flexiblem Leiter1.5 - 25 mm²
-
Anschlussquerschnitt flexibler Leiter (Signalkontakt)0,14 - 1,5 mm²
-
Anschlussquerschnitt bei starrem Leiter1.5 - 35 mm²
-
Anschlussquerschnitt starrer Leiter (Signalkontakt)0,14 - 1,5 mm²
-
Anzahl der Anschlüsse1
Normen
-
Anforderungsklasse IEC61643T2
Frequenz
-
Frequenz50 - 60 Hz
Installation, Montage
-
Nominales Drehmoment3 - 4,5 Nm
-
Geeignet für InnenbereichJa
Konfiguration
-
Mit integrierter SicherungNein
Anschlussmöglichkeiten
-
MontageartDIN Schiene
-
Anschluss-/SteckertypSchraubanschluss
-
Anschlusstyp (Signalkontakt)Steckanschluss, Schraubanschluss
Funktionen
-
Netzform sonstigeNein
Sicherung
-
SicherungscharakteristikgG
Nur für den internen Gebrauch
-
Anzahl der halben Platzeinheiten von 17,5 mm4
Spezifische Identifikationsattribute für Protection
-
Filter ProdukttypSPD
Sicherheit
-
TOV-Verhalten bei UT (N-PE)1200 V AC (200 ms / withstand mode)
-
SchutzmodusL-N, L-PE, N-PE
-
Stromauslösefaktor k1,6
-
TOV-Verhalten bei UT (L-N)350 V AC (5 s / withstand mode), 460 V AC (120 min / safe failure mode)
-
SchutzklasseSchutzklasse II
Werkstoff
-
ProduktfarbeLichtgrau
-
RAL Nummer7035
-
WerkstoffThermoplast, Polyamid (PA)
Umweltinformationen
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fussabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild SPB215
-

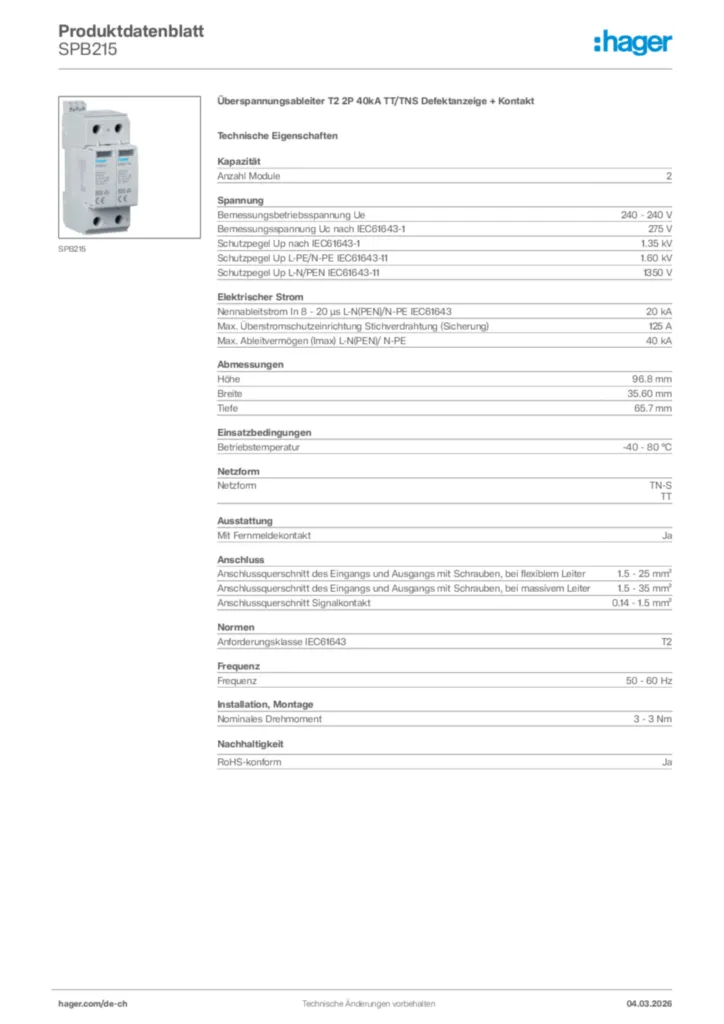

Produktdatenblatt
Hager Produktdatenblatt SPB215
Überspannungsableiter T2 2P 40kA TT/TNS Defektanzeige + Kontakt
PDF -
Montageanleitung
Montageanleitung International 2022-06-14
PDF996,26 kB -
Konformitätserklärung
Konformitätserklärung en-US 2026-07-15
PDF333,47 kB
