    • SPB115
    EAN-Nr.
    3250615514875
    E-nr.
    808 415 324
    VPE
    1 Stück

    Überspannungsableiter Hager SPD 1P 20kA mit FM TN-C Imax 40kA Up 1.5kV 1TE SPB115

    Das Produkt ist leider nicht mehr lieferbar. Um eine Alternative zu finden, wenden Sie sich bitte an unseren Kundendienst.

    Melden Sie sich an, um eine Produktliste zu erstellen

    Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein

    Ein Konto erstellen Anmelden

    Wählen Sie einen Grosshandel

    Wählen Sie Ihren Grosshandel aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen

    Überspannungsableiter Hager SPD 1P 20kA mit FM TN-C Imax 40kA Up 1.5kV 1TE

    SPB115

    • Zubehör
    • Technische Merkmale
    • Umweltinformationen
    • Dokumentationen
    Produktdatenblatt herunterladen

    Vervollständigen Sie Ihr System

    Optionales Zubehör

    • Modu­lare Phasen­schiene 5 Produkte verfügbar

    Optionales Zubehör

    • Modu­lare Phasen­schiene
    • KDN380A

      Phasenschiene 3 polig mit Gabelanschluss 16mm² 80A 12 Module
      CHF 20.65  / Stück*
    • KDN363F

      Phasenschiene 3 polig mit Gabelanschluss 10mm² 63A 12 Module
      CHF 23.25  / Stück*
    • KDN480A

      Phasenschiene 4 polig mit Gabelanschluss 16mm² 80A 12 Module
      CHF 27.55  / Stück*
    • KDN380B

      Phasenschiene 3 polig mit Gabelanschluss 16mm² 80A 57 Module
      CHF 85.50  / Stück*
    • KDN480B

      Phasenschiene 4 polig mit Gabelanschluss 16mm² 80A 56 Module
      CHF 116.00  / Stück*

    Technische Merkmale

    Archi­tektur
    • Polart
      1P
    Kapa­zität
    • Anzahl Module
      1
    Span­nung
    • Bemes­sungs­be­triebss­pan­nung Ue
      240 - 240 V
    • Bemes­sungs­span­nung Uc nach IEC61643-1
      275 V
    • Schutz­pegel Up nach IEC61643-1
      1,35 kV
    • Bemes­sungs­be­triebss­pan­nung AC (Signal­kon­takt)
      5 - 250 V
    • Bemes­sungs­be­triebss­pan­nung DC (Signal­kon­takt)
      30 - 30 V
    • Versor­gungs­span­nungsart
      AC
    • Refe­renz­prüf­span­nung Utest AC
      255 V
    • Über­span­nungs­ka­te­gorie gemäss IEC60947-1 2.5.60 Tabelle H1
      3
    • Nenn­span­nung
      240 - 415 V AC ± 10%
    Elek­tri­scher Strom
    • Kurz­schluss­strom (Isccr)
      25 kA
    • Max. Über­strom­schutz­ein­rich­tung Stich­ver­drah­tung (Siche­rung)
      125 A
    • Max. Über­strom­schutz­ein­rich­tung V-Ver­drah­tung (Siche­rung)
      80 A
    • Nenna­bleit­sto­ss­strom
      20 kA
    • Bemes­sungs­be­triebss­trom AC (Signal­kon­takt)
      0,005 - 1 A
    • Bemes­sungs­be­triebss­trom DC (Signal­kon­takt)
      1 - 1 A
    • Max. Ableit­stoß­strom (Imax)
      40 kA
    • Fehler­strom Ipe
      ≤ 0.45 mA
    Abmes­sungen
    • Höhe
      96,8 mm
    • Breite
      17,60 mm
    • Tiefe
      65,7 mm
    • Abiso­lier­länge
      16 mm
    • Abiso­lier­länge (Signal­kon­takt)
      7 mm
    Einsatz­be­din­gungen
    • Betrieb­stem­pe­ratur
      -40 - 80 °C
    • Luft­feuch­tig­keits­schutz
      5 - 95%
    • Lager-/Trans­port­tem­pe­ratur
      -40 - 80 °C
    • Grad der Verun­rei­ni­gung nach IEC60664 / IEC60947-2
      2
    • Höhe über N.N.
      2000 m
    Netz­form
    • Netz­form
      TN, TN-C, TT
    • Netz­form TN
      Ja
    • Netz­form TN-C
      Ja
    • Netz­form TN-C-S
      Nein
    • Netz­form TN-S
      Nein
    • Netz­form TT
      Ja
    • Netz­form IT
      Nein
    • Netz­form DC
      Nein
    Ausstat­tung
    • Mit Fern­mel­de­kon­takt
      Ja
    • Nenn­last­strom Il
      80 A
    Anschluss
    • Anschluss­quer­schnitt des Eingangs und Ausgangs mit Schrau­ben, bei flexi­blem Leiter
      1,5 - 25 mm²
    • Anschluss­quer­schnitt des Eingangs und Ausgangs mit Schrau­ben, bei massivem Leiter
      1,5 - 35 mm²
    • Anzahl Leiter ohne Erde
      1
    • Anschluss­quer­schnitt bei flexi­blem Leiter
      1.5 - 25 mm²
    • Anschluss­quer­schnitt flexi­bler Leiter (Signal­kon­takt)
      0,14 - 1,5 mm²
    • Anschluss­quer­schnitt bei starrem Leiter
      1.5 - 35 mm²
    • Anschluss­quer­schnitt starrer Leiter (Signal­kon­takt)
      0,14 - 1,5 mm²
    • Anschluss-/­Ste­ckertyp
      Schrau­b­an­schluss
    • Anzahl der Ansch­lüsse
      1
    Normen
    • Anfor­de­rungs­klasse IEC61643
      T2
    Frequenz
    • Frequenz
      50 - 60 Hz
    Instal­la­tion, Montage
    • Nomi­nales Dreh­mo­ment
      3 - 4,5 Nm
    • Einbau-/­An­schlus­sort
      Hori­zontal
    • Geeignet für Innen­be­reich
      Ja
    Konfi­gu­ra­tion
    • Mit inte­grierter Siche­rung
      Nein
    Anschluss­mög­lich­keiten
    • Monta­geart
      DIN Schiene
    • Anschluss-/­Ste­ckertyp
      Schrau­b­an­schluss
    • Anschlusstyp (Signal­kon­takt)
      Steck­an­schluss, Schrau­b­an­schluss
    Funk­ti­onen
    • Netz­form sons­tige
      Nein
    Siche­rung
    • Siche­rungs­cha­rak­te­ristik
      gG
    Nur für den internen Gebrauch
    • Anzahl der halben Platzein­heiten von 17,5 mm
      2
    Spezi­fi­sche Iden­ti­fi­ka­ti­ons­at­tri­bute für Protec­tion
    • Filter Produkttyp
      SPD
    Sicher­heit
    • Schutz­modus
      L-N, L-PEN
    • Stromaus­lö­se­faktor k
      1,6
    • TOV-­Ver­halten bei UT
      350 V AC (5 s / with­stand mode), 460 V AC (120 min / safe failure mode)
    • Schutz­klasse
      Schutz­klasse II
    Werk­stoff
    • Produkt­farbe
      Licht­grau
    • RAL Nummer
      7035
    • Werk­stoff
      Ther­mo­plast, Poly­amid (PA)

    Umweltinformationen

    Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fussabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

    RoHS-konform Ja

    Zertifizierungen und Dokumente

    REACH declaration SPB115
    PDF
    RoHS Report SPB115
    PDF

    Downloads

    • Produktbild

      Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

      Bild SPB115 | Hager Schweiz

      Produktbild SPB115

    • Produktdatenblatt

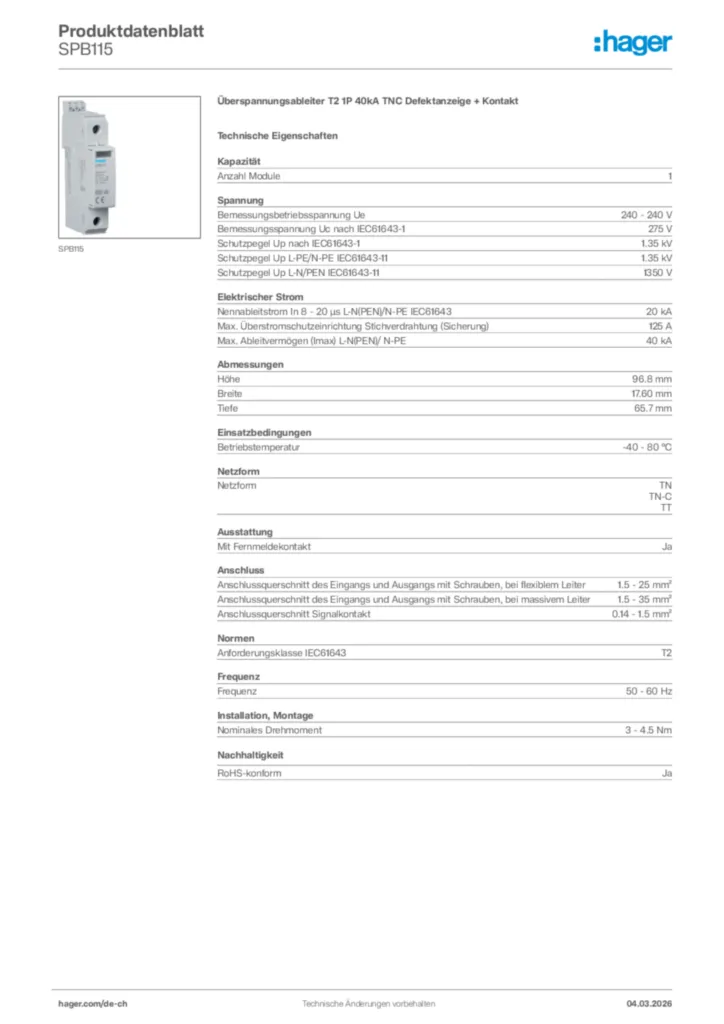

      Bild Hager Produktdatenblatt SPB115 | Hager Schweiz

      Hager Produktdatenblatt SPB115

      Überspannungsableiter T2 1P 40kA TNC Defektanzeige + Kontakt

      PDF

    • Montageanleitung

      Bild Montageanleitung International 2022-06-14 | Hager Schweiz

      Montageanleitung International 2022-06-14

      PDF
      996,26 kB

    • Konformitätserklärung

      Bild Konformitätserklärung en-US 2026-07-15 | Hager Schweiz

      Konformitätserklärung en-US 2026-07-15

      PDF
      333,47 kB
    Mehr Downloads
