Steckmodul Hager SPB T2 L-N 20kA Uc 275V Imax 40kA Up 1.35kV 1TE SPB015
Steckmodul Hager SPB, Nennspannung AC 240 V, Nennableitstossstrom (8/20) 20 kA, max. Ableitstossstrom (8/20) 40 kA, Schutzpegel 1.35 kV, Schutzpegel L-N 1.35 kV, Schutzpegel N-PE 1.35 kV, max. Leiterquerschnitt starr (ein-/mehrdrähtig) 35 mm², max. Leiterquerschnitt flexibel (feindrähtig) 25 mm², Baugrösse 1 TE
EAN-Nr.
3250615514851
E-nr.
808 490 134
VPE
1 Stück
Rabattgruppe
S2
Preis*
90.50 CHF
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Kompatible Produkte
-
Passend zu 2 Produkte verfügbar
Passend zu
-
SPB413Überspannungsableiter T2 4P 40kA TT/TNS Defektanzeige
214.00 CHF / Stück* -
SPB415Überspannungsableiter T2 4P 40kA TT/TNS Defektanzeige + Kontakt
225.00 CHF / Stück*
Technische Merkmale
Kapazität
-
Anzahl Module1
Spannung
-
Bemessungsbetriebsspannung Ue240 - 240 V
-
Bemessungsspannung Uc nach IEC61643-1275 V
-
Schutzpegel Up nach IEC61643-11,35 kV
-
Schutzpegel Up L-PE/N-PE IEC61643-111,35 kV
-
Schutzpegel Up L-N/PEN IEC61643-111350 V
Elektrischer Strom
-
Nennableitstrom In 8 - 20 µs L-N(PEN)/N-PE IEC6164320 kA
-
Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung)125 A
-
Max. Ableitvermögen (Imax) L-N(PEN)/ N-PE40 kA
Abmessungen
-
Höhe52,4 mm
-
Breite17,50 mm
-
Tiefe55,3 mm
Einsatzbedingungen
-
Betriebstemperatur-40 - 80 °C
Netzform
-
NetzformTN, TT
Normen
-
Anforderungsklasse IEC61643T2
Frequenz
-
Frequenz50 - 60 Hz
Installation, Montage
-
Nominales Drehmoment3 - 3 Nm
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild SPB015
-

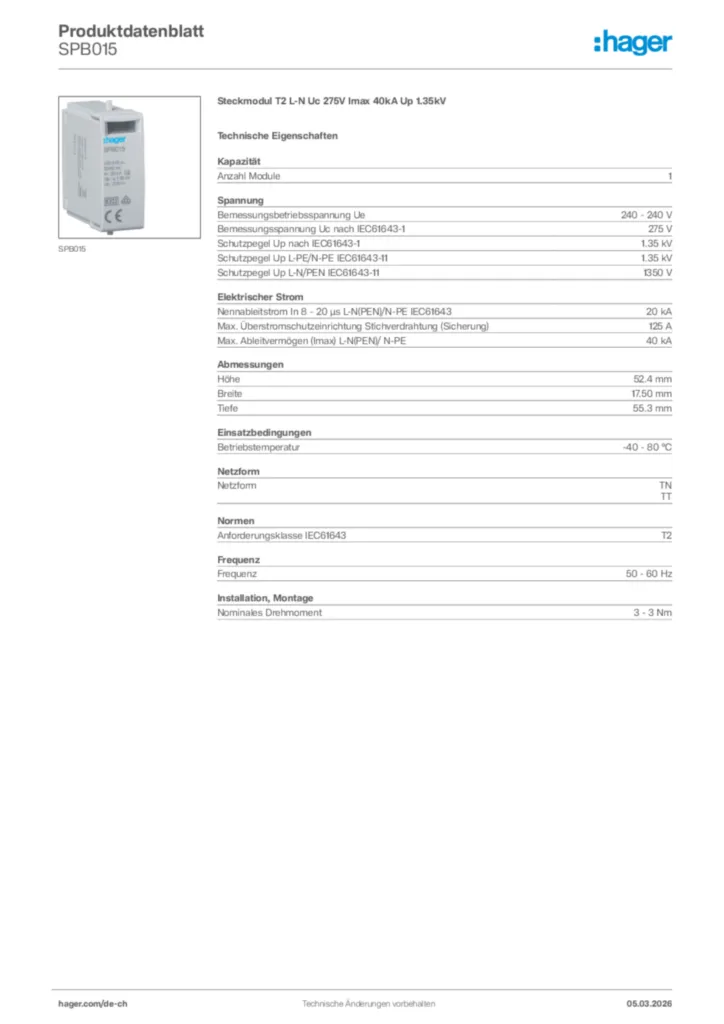

Product datasheet
Hager Produktdatenblatt SPB015
Steckmodul T2 L-N Uc 275V Imax 40kA Up 1.35kV
PDF -
Konformitätserklärung
CE_22.3494.10.22_universZ_U84...
Konformitätserklärung International 2022-12-16
PDF390,47 kB
Declaration
Konformitätserklärung International 2022-05-31
PDF861,42 kB
Declaration
Konformitätserklärung International 2022-12-16
PDF299,57 kB
Declaration
Konformitätserklärung International 2022-05-31
PDF918,90 kB
Konformitätserklärung International 2023-12-20
PDF375,42 kB
Konformitätserklärung International 2023-12-20
PDF381,49 kB
Mehr Downloads
