REG-Multifunktionsmessgerät Hager SM101C

SM101C

  • Reihen­ein­bau­ge­räte
  • Ener­gie­ma­na­ge­ment und -Über­wa­chung

REG-Multifunktionsmessgerät Hager SM101C SM101C

EAN-Nr.
3250615631022
E-nr.
981 871 094
VPE
1 Stück
Rabattgruppe
E2
Preis*
 541.00 CHF
/ Stück *
 541.00 CHF
/ Stück *

You have to log in with your myHager profile to see prices and to order.

Einer Liste hinzufügen
Einer Liste hinzufügen

Melden Sie sich an, um eine Produktliste zu erstellen

Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein

Ein Konto erstellen Anmelden
  • Technische Merkmale
  • Ökologischer Wert
  • Dokumentationen
  • Weitere Produkte

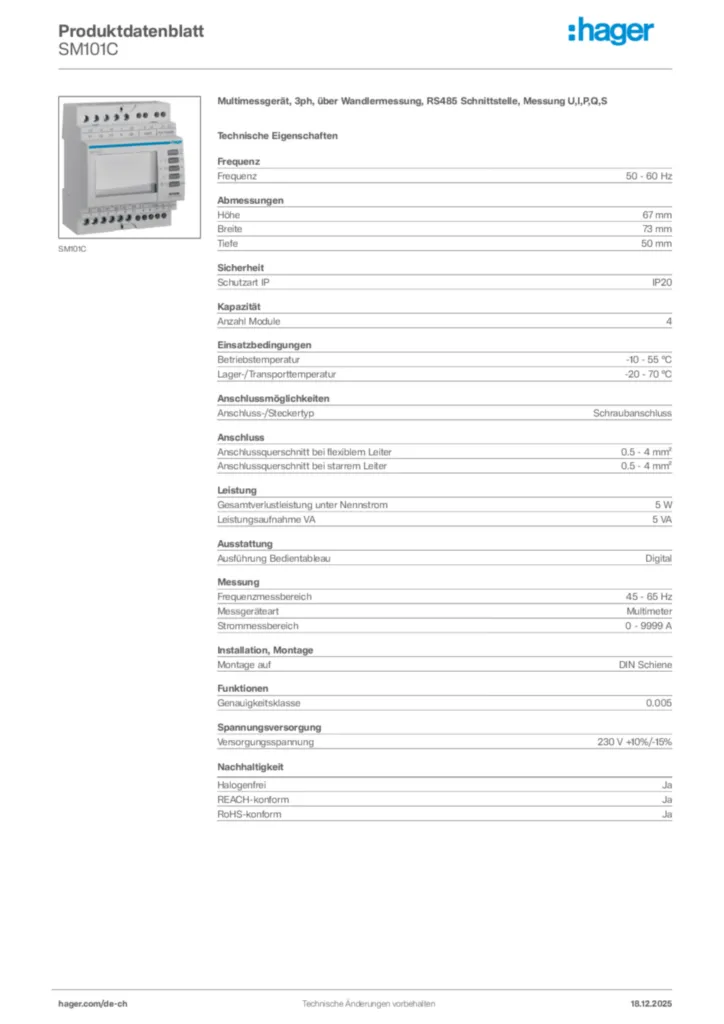

Produktdatenblatt herunterladen

Technische Merkmale

Frequenz
  • Frequenz
    50 - 60 Hz
Abmes­sungen
  • Höhe
    67 mm
  • Breite
    73 mm
  • Tiefe
    50 mm
Sicher­heit
  • Schutzart IP
    IP20
Kapa­zität
  • Anzahl Module
    4
Einsatz­be­din­gungen
  • Betrieb­stem­pe­ratur
    -10 - 55 °C
  • Lager-/Trans­port­tem­pe­ratur
    -20 - 70 °C
Anschluss­mög­lich­keiten
  • Anschluss-/­Ste­ckertyp
    Schrau­b­an­schluss
Anschluss
  • Anschluss­quer­schnitt bei flexi­blem Leiter
    0.5 - 4 mm²
  • Anschluss­quer­schnitt bei starrem Leiter
    0.5 - 4 mm²
Leis­tung
  • Gesamt­ver­lust­leis­tung unter Nenn­strom
    5 W
  • Leis­tungs­auf­nahme VA
    5 VA
Ausstat­tung
  • Ausfüh­rung Bedien­ta­bleau
    Digital
Messung
  • Frequenz­mess­be­reich
    45 - 65 Hz
  • Mess­ge­rä­teart
    Multi­meter
  • Strom­mess­be­reich
    0 - 9999 A
Instal­la­tion, Montage
  • Montage auf
    DIN Schiene
Funk­ti­onen
  • Genau­ig­keits­klasse
    0.005
Span­nungs­ver­sor­gung
  • Versor­gungs­span­nung
    230 V +10%/-15%

Ökologischer Wert

Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

RoHS-konform Ja
REACH-konform Ja
Halogenfrei Ja

Zertifizierungen und Dokumente

REACH declaration SM101C (english)
PDF
103,10 kB
RoHS declaration SM101C (english)
PDF
103,59 kB

Downloads

  • Produktbild

    Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

    Bild SM101C | Hager Schweiz

    Produktbild SM101C

  • Montageanleitung

    Bild Installationsanleitung für SM101C - Multimessgerät, 3ph, über Wandlermessung, RS485 Schnittstelle, Messung U, I, P, Q, S (DE-RU-PT-EL-EN-IT-FR-ES-PL-NL, Stand: 11.2012) | Hager Schweiz

    Installationsanleitung für SM101C - Multimessgerät, 3ph, über Wandlermessung, RS485 Schnittstelle, Messung U, I, P, Q, S (DE-RU-PT-EL-EN-IT-FR-ES-PL-NL, Stand: 11.2012)

    Montageanleitung International 2020-01-01

    PDF
    1,35 MB

  • Produktanhang

    Bild Modbus Mappingtable für SM101C - Multimessgerät, 3phasig, Wandler, RS485 | Hager Schweiz

    Modbus Mappingtable für SM101C - Multimessgerät, 3phasig, Wandler, RS485

    Produktanhang International 2020-01-01

    XLS
    311,50 kB

  • Technischer Anhang (Einzelprodukt)

    Bild Verlustleistungsdatenblatt | Hager Schweiz

    Verlustleistungsdatenblatt

    Technischer Anhang (Einzelprodukt) de-DE 2021-10-20

    PDF
    847,80 kB

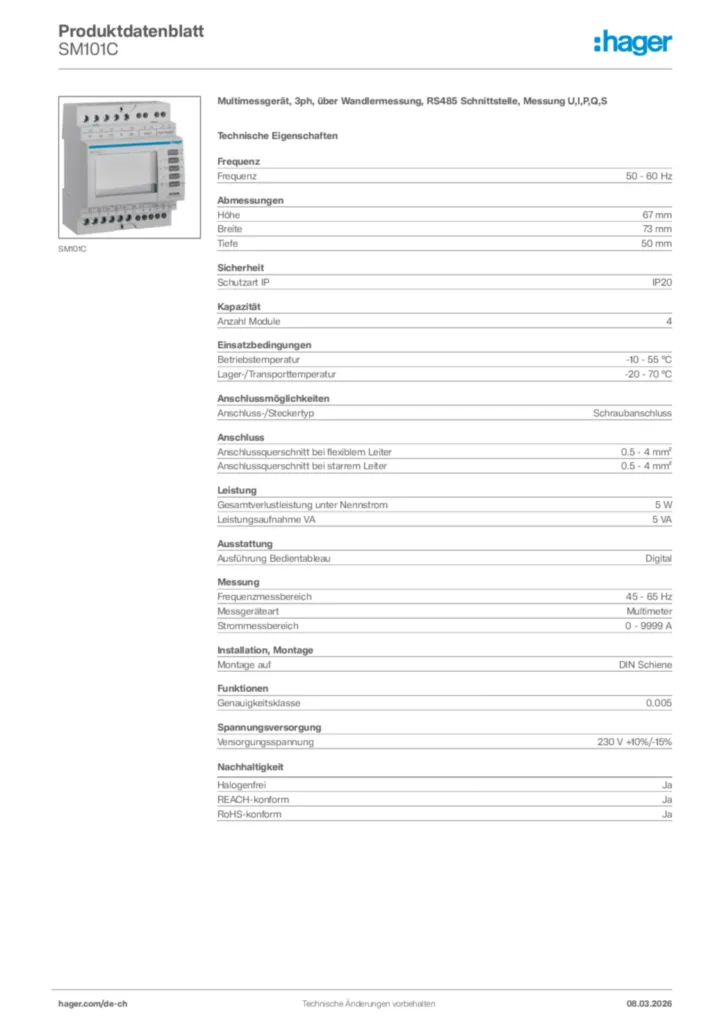

  • Produktdatenblatt

    Bild UK_MD_TDS_MultiMeters | Hager Schweiz

    UK_MD_TDS_MultiMeters

    Produktdatenblatt en-GB 2024-03-22

    PDF
    38,88 kB
