Ausschalter 80A 2 Schließer 400V AC 2LE

SBN280

  • Reihen­ein­bau­ge­räte

Ausschalter 80A 2 Schließer 400V AC 2LE SBN280

EAN-Nr.
3250615510259
E-nr.
437 600 284
VPE
1 Stück
Rabattgruppe
S2
Preis*
 53.80 CHF
/ Stück *
 53.80 CHF
/ Stück *

You have to log in with your myHager profile to see prices and to order.

Einer Liste hinzufügen
Einer Liste hinzufügen

Melden Sie sich an, um eine Produktliste zu erstellen

Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein

Ein Konto erstellen Anmelden
  • Zubehör
  • Technische Merkmale
  • Ökologischer Wert
  • Dokumentationen
  • Weitere Produkte
Produktdatenblatt herunterladen

Vervollständigen Sie Ihr System

Optionales Zubehör

  • Zusatz­ein­rich­tung für Reihen­ein­bau­ge­räte 1 Produkte verfügbar
  • Phasen­tren­nungs­funk­ti­onen 1 Produkte verfügbar
  • Verrie­ge­lungs­funk­ti­onen 1 Produkte verfügbar
  • Klem­me­n­ab­de­ckung 1 Produkte verfügbar

Vervollständigen Sie Ihr System

  • Zusatz­ein­rich­tung für Reihen­ein­bau­ge­räte
  • Phasen­tren­nungs­funk­ti­onen
  • Verrie­ge­lungs­funk­ti­onen
  • Klem­me­n­ab­de­ckung
  • ESC080

    Hilfsschalter 6A 1 Schließer und 1 Öffner 230V
     28.00 CHF  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • MZN121

    Phasenabschottung für Leitungsschutzschalter 10kA
     3.00 CHF  / Set*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • MZN175

    Abschließvorrichtung für Leitungsschutzschalter FI-Schalter FI-LS-Schalter
     13.95 CHF  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • MZN120

    Klemmenabdeckung für Leitungsschutzschalter 10kA 1 polig
     1.10 CHF  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen

Technische Merkmale

Archi­tektur
  • Polan­zahl
    2
  • Posi­tion Neutral­leiter
    ohne Neutral­leiter
  • Polart
    2P
Elek­tri­scher Strom
  • Nenn­strom
    80 A
  • Abschalt­ver­mögen bei 400 V in AC23A
    1354 A
  • Bedingter Bemes­sungs­kurz­schluss­strom Icc mit gl-gG Siche­rung
    0,96 kA
  • Strom­belast­bar­keit bei AC21 in Kate­gorie A
    80 A
  • Strom­belast­bar­keit bei AC21 in Kate­gorie B
    80 A
  • Strom­belast­bar­keit bei AC22 in Kate­gorie A
    80 A
  • Strom­belast­bar­keit bei AC22 in Kate­gorie B
    80 A
  • Strom­belast­bar­keit bei AC23 in Kate­gorie A
    40 A
  • Strom­belast­bar­keit bei AC23 in Kate­gorie B
    40 A
  • Einschalt­ver­mögen Kurz­schluss­strom Icm bei 415 V AC nach IEC60947-3
    1,35 kA
  • zul. Bemes­sungs­kurz­zeit­strom­fes­tig­keit Icw unter 1s IEC60947
    0,96 kA
Instal­la­tion, Montage
  • Nomi­nales Dreh­mo­ment
    3,60 - 3,60 Nm
  • Typ untere Anschluss­klemme für modu­lare Geräte
    Schrau­b­an­schluss
Span­nung
  • Bemes­sungs­be­triebss­pan­nung Ue
    400 - 400 V
  • Versor­gungs­span­nungsart
    AC
  • Isola­ti­onss­pan­nung Ui
    440 V
  • Stoss­s­pan­nungs­fes­tig­keit
    6000 V
Kapa­zität
  • Anzahl Module
    2
Sicher­heit
  • Schutzart IP
    IP20
Frequenz
  • Frequenz
    50 - 60 Hz
Abmes­sungen
  • Höhe
    83 mm
  • Breite
    35 mm
  • Tiefe
    68 mm
Ausstat­tung
  • Anzahl Schlies­ser­kon­takte
    2
  • Anzahl Öffner­kon­takte
    0
Einsatz­be­din­gungen
  • Betrieb­stem­pe­ratur
    -20 - 70 °C
  • Lager-/Trans­port­tem­pe­ratur
    -40 - 80 °C
Anschluss
  • Anschluss­quer­schnitt bei flexi­blem Leiter
    6 - 35 mm²
  • Anschluss­quer­schnitt bei starrem Leiter
    6 - 50 mm²
Belast­bar­keit
  • Gerä­te­le­bens­dauer, mecha­ni­sche Schalt­spiele
    40000
  • Elek­tri­sche Lebens­dauer bei Nenn­last in AC21
    2500
  • Elek­tri­sche Lebens­dauer bei Nenn­last in AC22
    2500
Leis­tung
  • Gesamt­ver­lust­leis­tung unter Nenn­strom
    5,40 W
  • Verlust­leis­tung pro Pol
    2,70 W
Anschluss­mög­lich­keiten
  • Ausrich­tung untere Anschluss­klemme für modu­lare Geräte
    Ausge­rich­tete Klemmen
  • Ausrich­tung obere Anschluss­klemme für modu­lare Geräte
    Ausge­rich­tete Klemmen

Ökologischer Wert

Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

RoHS-konform Ja
REACH-konform Ja

Zertifizierungen und Dokumente

REACH-declaration 2023-10-20 (english)
PDF
32,99 kB
RoHS-declaration 2023-10-20 (english)
PDF
32,96 kB

Downloads

  • Produktbild

    Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

    Bild SBN280 | Hager Schweiz

    Produktbild SBN280

  • Technische Beilage (single-product)

    Bild Verlustleistungsdatenblatt | Hager Schweiz

    Verlustleistungsdatenblatt

    Technische Beilage (single-product) de-DE 2021-10-20

    PDF
    847,80 kB

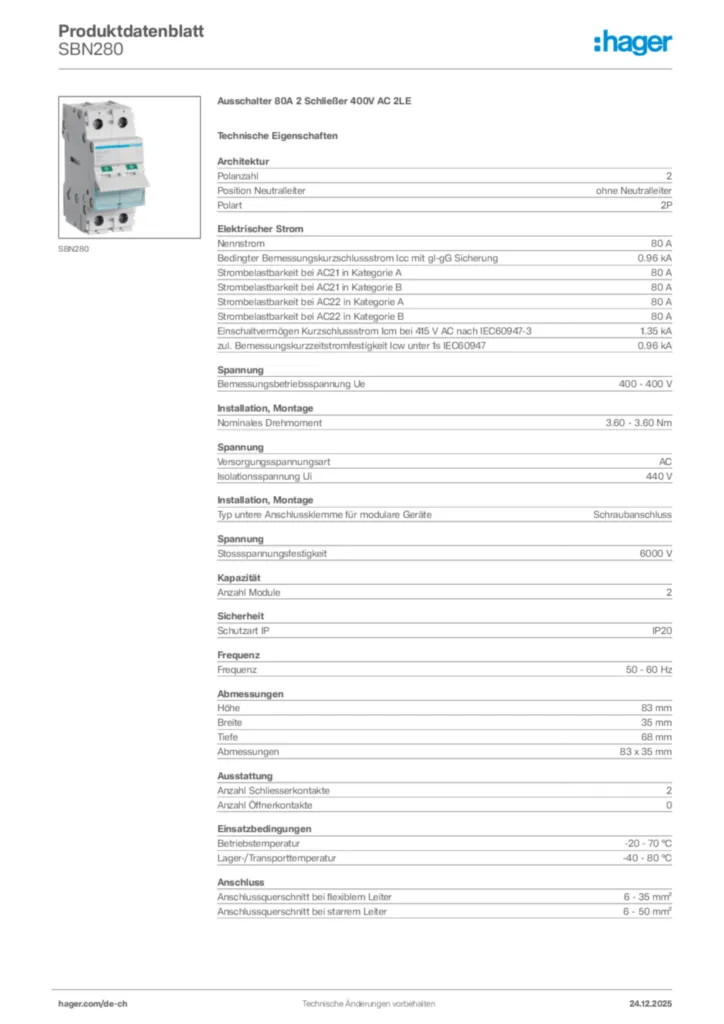

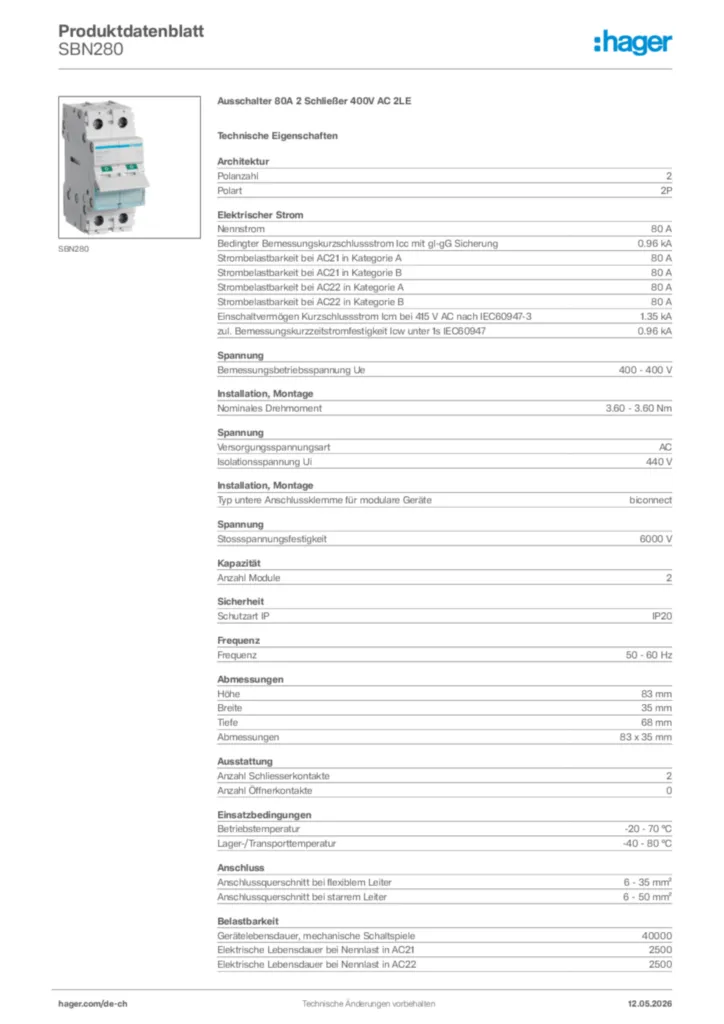

  • Produktdatenblatt

    Bild Produktdatenblatt en-GB 2024-03-22 | Hager Schweiz

    Produktdatenblatt en-GB 2024-03-22

    PDF
    58,45 kB

  • Produktlizenz

    Bild Licence for NETHERLANDS | Hager Schweiz

    Licence for NETHERLANDS

    Produktlizenz International 2024-08-09

    PDF
    2,53 MB

  • Konformitätserklärung

    Bild Declaration | Hager Schweiz

    Declaration

    Konformitätserklärung International 2022-11-28

    PDF
    931,94 kB
    Bild Declaration | Hager Schweiz

    Declaration

    Konformitätserklärung International 2022-01-31

    PDF
    311,88 kB
Mehr Downloads

  • Für die Zusendung des REACH-Zertifikats

    senden Sie bitte unter Angaben der Bestellnummer ein Mail an: environmentaldata.europe@hagergroup.com
