REG-Ausschalter Hager 125A 230V 1 Schliesser 0 Öffner 0 Wechsler 1TE SBN199

EAN-Nr.
3250615510327
E-nr.
437 800 184
VPE
1 Stück

You have to log in with your myHager profile to see prices and to order.

Melden Sie sich an, um eine Produktliste zu erstellen

Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein

Ein Konto erstellen Anmelden

Das Produkt ist leider nicht mehr lieferbar. Um eine Alternative zu finden, wenden Sie sich bitte an unseren Kundendienst.

REG-Ausschalter Hager 125A 230V 1 Schliesser 0 Öffner 0 Wechsler 1TE

SBN199

  • Zubehör
  • Technische Merkmale
  • Ökologischer Wert
  • Dokumentationen
Produktdatenblatt herunterladen

Vervollständigen Sie Ihr System

Optionales Zubehör

  • Verrie­ge­lungs­funk­ti­onen 1 Produkte verfügbar
  • Phasen­tren­nungs­funk­ti­onen 1 Produkte verfügbar
  • Klem­me­n­ab­de­ckung 1 Produkte verfügbar
  • Zusatz­ein­rich­tung für Reihen­ein­bau­ge­räte 1 Produkte verfügbar

Optionales Zubehör

  • Verrie­ge­lungs­funk­ti­onen
  • Phasen­tren­nungs­funk­ti­onen
  • Klem­me­n­ab­de­ckung
  • Zusatz­ein­rich­tung für Reihen­ein­bau­ge­räte
  • MZN175

    Abschließvorrichtung für Leitungsschutzschalter FI-Schalter FI-LS-Schalter
     14.35 CHF  / Stück*
  • MZN121

    Phasenabschottung für Leitungsschutzschalter 10kA
     3.10 CHF  / Set*
  • MZN120

    Klemmenabdeckung für Leitungsschutzschalter 10kA 1 polig
     1.15 CHF  / Stück*
  • ESC080

    Hilfsschalter 6A 1 Schließer und 1 Öffner 230V
     28.40 CHF  / Stück*

Technische Merkmale

Archi­tektur
  • Polan­zahl
    1
  • Posi­tion Neutral­leiter
    ohne Neutral­leiter
  • Polart
    1P
Elek­tri­scher Strom
  • Nenn­strom
    125 A
  • Bedingter Bemes­sungs­kurz­schluss­strom Icc mit gl-gG Siche­rung
    1,50 kA
  • Strom­belast­bar­keit bei AC21 in Kate­gorie A
    125 A
  • Strom­belast­bar­keit bei AC21 in Kate­gorie B
    125 A
  • Strom­belast­bar­keit bei AC22 in Kate­gorie A
    125 A
  • Strom­belast­bar­keit bei AC22 in Kate­gorie B
    125 A
  • Einschalt­ver­mögen Kurz­schluss­strom Icm bei 240 V AC nach IEC60947-3
    2,11 kA
  • zul. Bemes­sungs­kurz­zeit­strom­fes­tig­keit Icw unter 1s IEC60947
    1,50 kA
Instal­la­tion, Montage
  • Nomi­nales Dreh­mo­ment
    3,60 - 3,60 Nm
  • Typ untere Anschluss­klemme für modu­lare Geräte
    Schrau­b­an­schluss
Span­nung
  • Bemes­sungs­be­triebss­pan­nung Ue
    230 - 230 V
  • Versor­gungs­span­nungsart
    AC
  • Isola­ti­onss­pan­nung Ui
    440 V
  • Stoss­s­pan­nungs­fes­tig­keit
    6000 V
Kapa­zität
  • Anzahl Module
    1
Sicher­heit
  • Schutzart IP
    IP20
Frequenz
  • Frequenz
    50 - 60 Hz
Abmes­sungen
  • Höhe
    83 mm
  • Breite
    17,50 mm
  • Tiefe
    68 mm
Ausstat­tung
  • Anzahl Schlies­ser­kon­takte
    1
  • Anzahl Öffner­kon­takte
    0
Einsatz­be­din­gungen
  • Betrieb­stem­pe­ratur
    -20 - 70 °C
  • Lager-/Trans­port­tem­pe­ratur
    -40 - 80 °C
Anschluss
  • Anschluss­quer­schnitt bei flexi­blem Leiter
    6 - 35 mm²
  • Anschluss­quer­schnitt bei starrem Leiter
    6 - 50 mm²
Belast­bar­keit
  • Gerä­te­le­bens­dauer, mecha­ni­sche Schalt­spiele
    40000
  • Elek­tri­sche Lebens­dauer bei Nenn­last in AC21
    2500
  • Elek­tri­sche Lebens­dauer bei Nenn­last in AC22
    2500
Leis­tung
  • Gesamt­ver­lust­leis­tung unter Nenn­strom
    8 W
  • Verlust­leis­tung pro Pol
    8 W
Anschluss­mög­lich­keiten
  • Ausrich­tung untere Anschluss­klemme für modu­lare Geräte
    Ausge­rich­tete Klemmen
  • Ausrich­tung obere Anschluss­klemme für modu­lare Geräte
    Ausge­rich­tete Klemmen

Ökologischer Wert

Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

RoHS-konform Ja
REACH-konform Ja

Zertifizierungen und Dokumente

Hager REACH declaration SBN199
PDF
Hager RoHS report SBN199
PDF

Downloads

  • Produktbild

    Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

    Bild SBN199 | Hager Schweiz

    Produktbild SBN199

  • Product datasheet

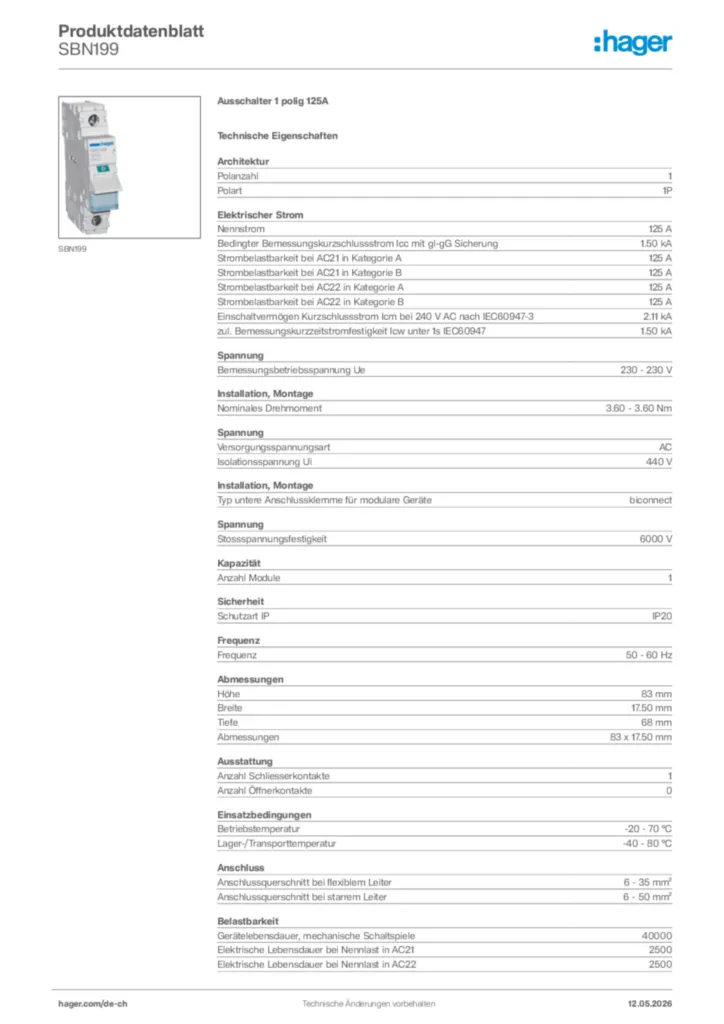

    Bild Hager Produktdatenblatt SBN199 | Hager Schweiz

    Hager Produktdatenblatt SBN199

    Ausschalter 1 polig 125A

    PDF

  • Produktlizenz

    Bild Licence for NETHERLANDS | Hager Schweiz

    Licence for NETHERLANDS

    Produktlizenz International 2024-08-09

    PDF
    2,53 MB

  • Konformitätserklärung

    Bild Konformitätserklärung en-GB 2025-02-06 | Hager Schweiz

    Konformitätserklärung en-GB 2025-02-06

    PDF
    990,73 kB
Mehr Downloads
