REG-Ausschalter Hager 63A 230V 1 Schliesser 0 Öffner 0 Wechsler 1TE SBN163
EAN-Nr.
3250615510204
E-nr.
437 500 184
VPE
1 Stück
Rabattgruppe
S2
Preis*
20.30 CHF
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Zusatzeinrichtung für Reiheneinbaugeräte 1 Produkte verfügbar -
Phasentrennungsfunktionen 1 Produkte verfügbar -
Verriegelungsfunktionen 1 Produkte verfügbar -
Klemmenabdeckung 1 Produkte verfügbar
Vervollständigen Sie Ihr System
-
ESC080
Hilfsschalter 6A 1 Schließer und 1 Öffner 230V
28.40 CHF / Stück*
-
MZN121
Phasenabschottung für Leitungsschutzschalter 10kA
3.10 CHF / Set*
-
MZN120
Klemmenabdeckung für Leitungsschutzschalter 10kA 1 polig
1.15 CHF / Stück*
Technische Merkmale
Architektur
-
Polanzahl1
-
Position Neutralleiterohne Neutralleiter
-
Polart1P
Elektrischer Strom
-
Nennstrom63 A
-
Abschaltvermögen bei 400 V in AC23A1332 A
-
Bedingter Bemessungskurzschlussstrom Icc mit gl-gG Sicherung0,94 kA
-
Strombelastbarkeit bei AC21 in Kategorie A63 A
-
Strombelastbarkeit bei AC21 in Kategorie B63 A
-
Strombelastbarkeit bei AC22 in Kategorie A63 A
-
Strombelastbarkeit bei AC22 in Kategorie B63 A
-
Einschaltvermögen Kurzschlussstrom Icm bei 240 V AC nach IEC60947-31,33 kA
-
zul. Bemessungskurzzeitstromfestigkeit Icw unter 1s IEC609470,94 kA
Installation, Montage
-
Nominales Drehmoment2,80 - 2,80 Nm
Spannung
-
Bemessungsbetriebsspannung Ue230 - 230 V
-
VersorgungsspannungsartAC
-
Isolationsspannung Ui440 V
-
Stossspannungsfestigkeit6000 V
Kapazität
-
Anzahl Module1
Sicherheit
-
Schutzart IPIP20
Frequenz
-
Frequenz50 - 60 Hz
Abmessungen
-
Höhe83 mm
-
Breite17,50 mm
-
Tiefe68 mm
Ausstattung
-
Anzahl Schliesserkontakte1
-
Anzahl Öffnerkontakte0
Einsatzbedingungen
-
Betriebstemperatur-20 - 70 °C
-
Lager-/Transporttemperatur-40 - 80 °C
Anschluss
-
Anschlussquerschnitt bei flexiblem Leiter2.5 - 16 mm²
-
Anschlussquerschnitt bei starrem Leiter2.5 - 25 mm²
Belastbarkeit
-
Gerätelebensdauer, mechanische Schaltspiele60000
-
Elektrische Lebensdauer bei Nennlast in AC215000
-
Elektrische Lebensdauer bei Nennlast in AC225000
Leistung
-
Gesamtverlustleistung unter Nennstrom2,30 W
-
Verlustleistung pro Pol2,30 W
Anschlussmöglichkeiten
-
Ausrichtung obere Anschlussklemme für modulare GeräteAusgerichtete Klemmen
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild SBN163
-
Technischer Anhang (Einzelprodukt)
Verlustleistungsdatenblatt
Technischer Anhang (Einzelprodukt) de-DE 2021-10-20
PDF847,80 kB -

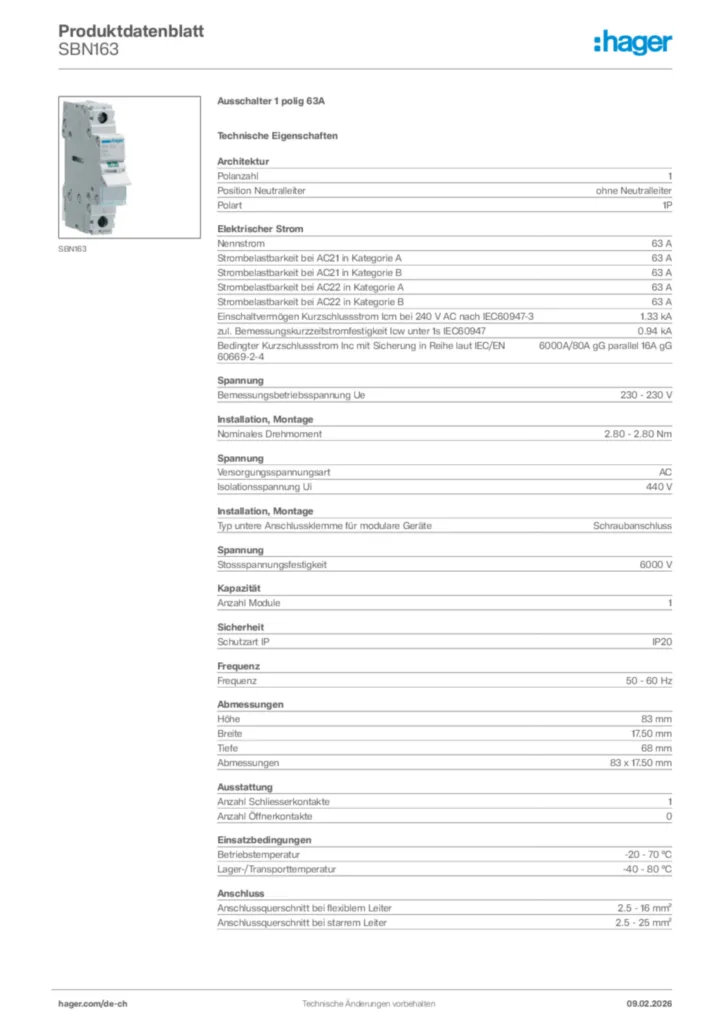

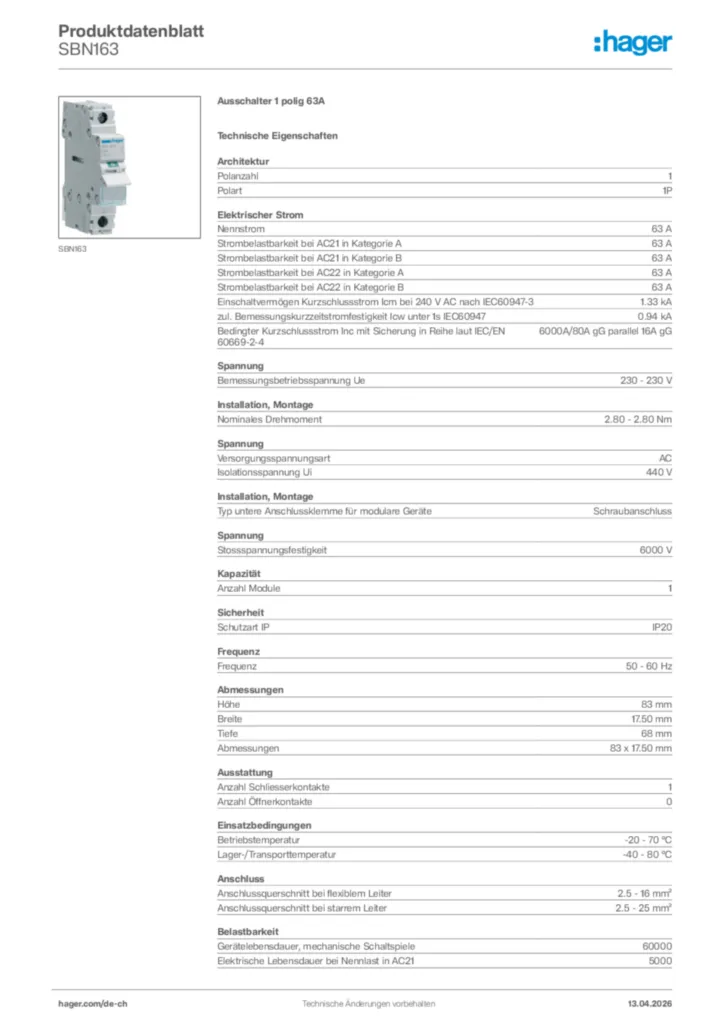

Produktdatenblatt
UK_PD_TDS_LoadBreakDisconnectors.pdf
Produktdatenblatt en-GB 2024-03-22
PDF58,45 kB -
Produktlizenz
Licence for NETHERLANDS
Produktlizenz International 2024-08-09
PDF2,53 MB
Licence for NETHERLANDS
Produktlizenz International 2024-08-09
PDF2,23 MB -
Konformitätserklärung
Konformitätserklärung en-GB 2025-02-06
PDF990,73 kB
Mehr Downloads
-
Für die Zusendung des REACH-Zertifikats
senden Sie bitte unter Angaben der Bestellnummer ein Mail an: environmentaldata.europe@hagergroup.com
