Ausschalter 1 polig 32A SBN132
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Technische Merkmale
-
SteuerungsartAusschalter
-
Neutralleiterpositionohne Neutral
-
Polanzahl1 P
-
Polart1 P
-
Anzahl Module1
-
Bemessungsbetriebsspannung Ue230 V
-
Frequenz50/60 Hz
-
Isolationsspannung440 V
-
Steuerspannungsart 1AC
-
Stoßspannungsfestigkeit4000 V
-
Strombelastbarkeit bei AC21 in Kategorie B32 A
-
Strombelastbarkeit bei AC22 in Kategorie A32 A
-
Nennstrom32 A
-
Zulässiger Bemessungsstrom unter 1 Sekunde0.48 kA
-
Thermischer Nennstrom außerhalb Gehäuse32 A
-
Strombelastbarkeit bei AC21 in Kategorie A32 A
-
Strombelastbarkeit bei AC22 in Kategorie B32 A
-
Tiefe installiertes Produkt68 mm
-
Höhe installiertes Produkt83 mm
-
Breite installiertes Produkt17.5 mm
-
Frequenz50 bis 60 Hz
-
Gesamtverlustleistung unter Nennstrom1.5 W
-
Verlustleistung pro Pol1.5 W
-
Elektrische Lebensdauer bei Nennlast in AC2125000
-
Elektrische Lebensdauer bei Nennlast in AC2225000
-
Gerätelebensdauer mechanische Schaltspiele200000
-
Drehmoment1,8Nm
-
Anschlussquerschnitt bei flexiblem Leiter1,5 - 10mm²
-
Anschlussquerschnitt bei starrem Leiter1,5 - 16mm²
-
Klemmenstellungabgesetzt
-
AnschlussartSchraubtechnik
-
Anzahl Öffnerkontakte0
-
Anzahl Schließerkontakte1
-
Anzahl Umschalter0
-
StandardtextIEC 60947-3 ; IEC/EN 60669-2 ; IEC/EN 60669-4
-
Europäische Direktive WEEEbetroffen
-
SchutzartIP20
-
Betriebstemperatur-20…50 °C
-
Grad der Verunreinigung nach IEC 60664 / IEC 60947-22
-
Höhe über N.N.2000 m
-
Lager-/Transporttemperatur-40…80 °C
Downloads
-

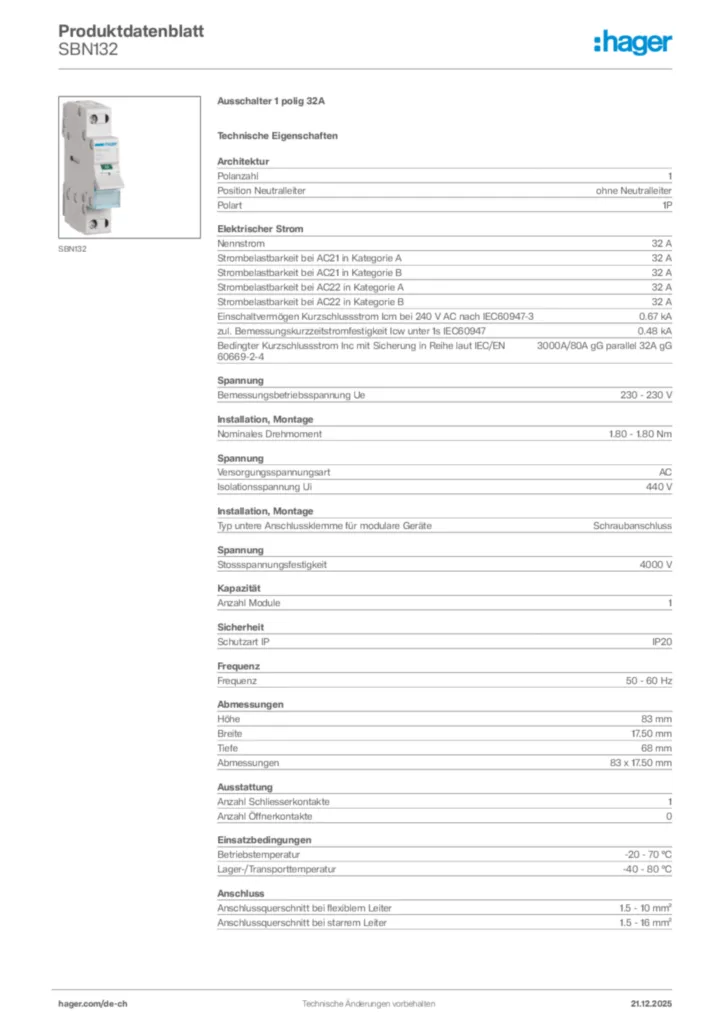

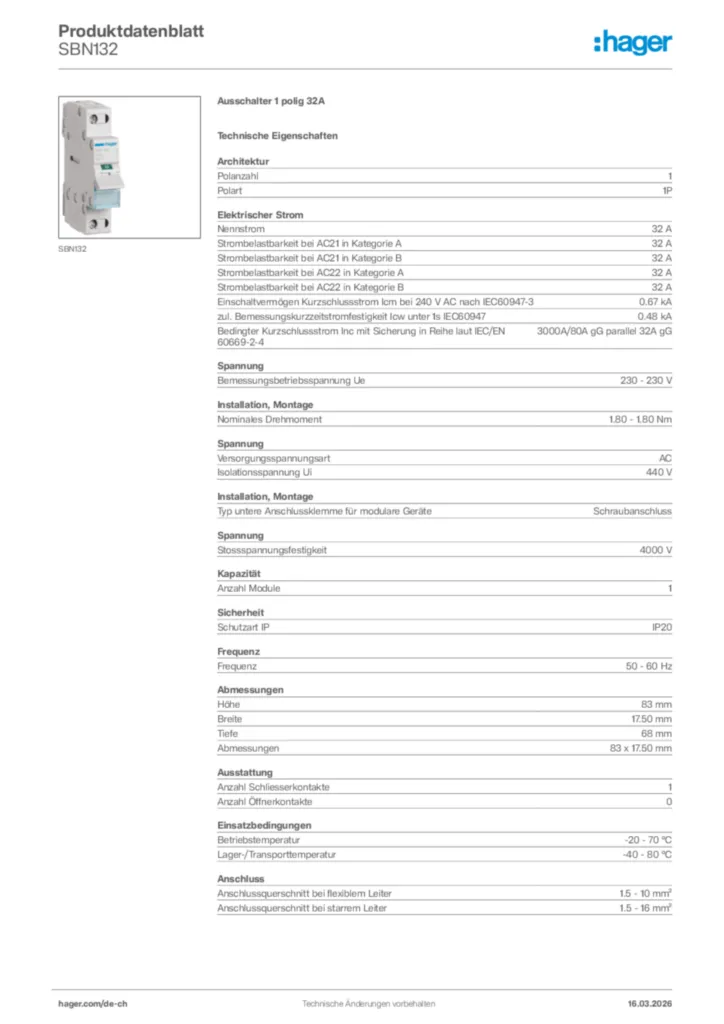

Produktbild
