REG-Ausschalter Hager SBM 16A 230V 2 Schliesser 0 Öffner 1 Wechsler SBM216
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Das Produkt ist leider nicht mehr lieferbar. Um eine Alternative zu finden, wenden Sie sich bitte an unseren Kundendienst
Folgeprodukte:
Ähnliche Produkte:
Wählen Sie einen Grosshandel
Wählen Sie Ihren Grosshandel aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Zusatzeinrichtung für Reiheneinbaugeräte 1 Produkte verfügbar
Technische Merkmale
Architektur
-
Polanzahl2
-
Position Neutralleiterohne Neutralleiter
-
Polart2P
Elektrischer Strom
-
Nennstrom16 A
-
Strombelastbarkeit bei AC21 in Kategorie A16 A
-
Strombelastbarkeit bei AC21 in Kategorie B16 A
-
Strombelastbarkeit bei AC22 in Kategorie A16 A
-
Strombelastbarkeit bei AC22 in Kategorie B16 A
-
Einschaltvermögen Kurzschlussstrom Icm bei 240 V AC nach IEC60947-30,33 kA
-
zul. Bemessungskurzzeitstromfestigkeit Icw unter 1s IEC609470,24 kA
-
Bedingter Kurzschlussstrom Inc mit Sicherung in Reihe laut IEC/EN 60669-2-43000A/50A gG
Installation, Montage
-
Nominales Drehmoment1,80 - 1,80 Nm
-
Typ untere Anschlussklemme für modulare GeräteSchraubanschluss
Spannung
-
Bemessungsbetriebsspannung Ue230 - 230 V
-
VersorgungsspannungsartAC
-
Isolationsspannung Ui440 V
-
Stossspannungsfestigkeit4000 V
Kapazität
-
Anzahl Module1
Sicherheit
-
Schutzart IPIP20
Frequenz
-
Frequenz50 - 60 Hz
Abmessungen
-
Höhe83 mm
-
Breite17,50 mm
-
Tiefe68 mm
Ausstattung
-
Anzahl Schliesserkontakte2
-
Anzahl Öffnerkontakte0
Einsatzbedingungen
-
Betriebstemperatur-20 - 70 °C
-
Lager-/Transporttemperatur-40 - 80 °C
Anschluss
-
Anschlussquerschnitt bei flexiblem Leiter1.5 - 10 mm²
-
Anschlussquerschnitt bei starrem Leiter1.5 - 16 mm²
Belastbarkeit
-
Gerätelebensdauer, mechanische Schaltspiele200000
-
Elektrische Lebensdauer bei Nennlast in AC2125000
-
Elektrische Lebensdauer bei Nennlast in AC2225000
Leistung
-
Gesamtverlustleistung unter Nennstrom0,80 W
-
Verlustleistung pro Pol0,40 W
Beleuchtung
-
Art der LampeLED
Anschlussmöglichkeiten
-
Ausrichtung untere Anschlussklemme für modulare GeräteVerschobene Klemme
-
Ausrichtung obere Anschlussklemme für modulare GeräteVerschobene Klemme
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

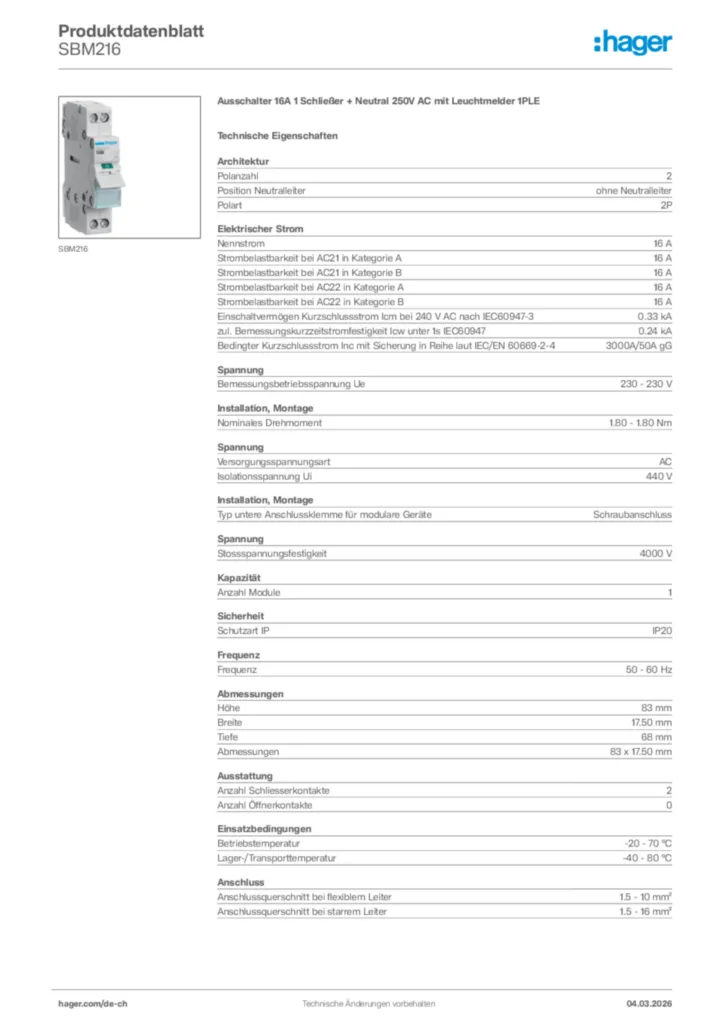

Produktbild SBM216
-
