HWW452H - Auslöseeinheit (TU) sentinel LSIG
HWW452H - Auslöseeinheit (TU) sentinel LSIG

Auslöseeinheit (TU) sentinel LSIG

HWW452H

HWW452H - Auslöseeinheit (TU) sentinel LSIG
HWW452H - Auslöseeinheit (TU) sentinel LSIG

Auslöseeinheit (TU) sentinel LSIG HWW452H

EAN-Nr.
3250613232153
VPE
1 Stück

You have to log in with your myHager profile to see prices and to order.

Melden Sie sich an, um eine Produktliste zu erstellen

Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein

Ein Konto erstellen Anmelden
  • Zubehör
  • Technische Merkmale
  • Ökologischer Wert
  • Dokumentationen

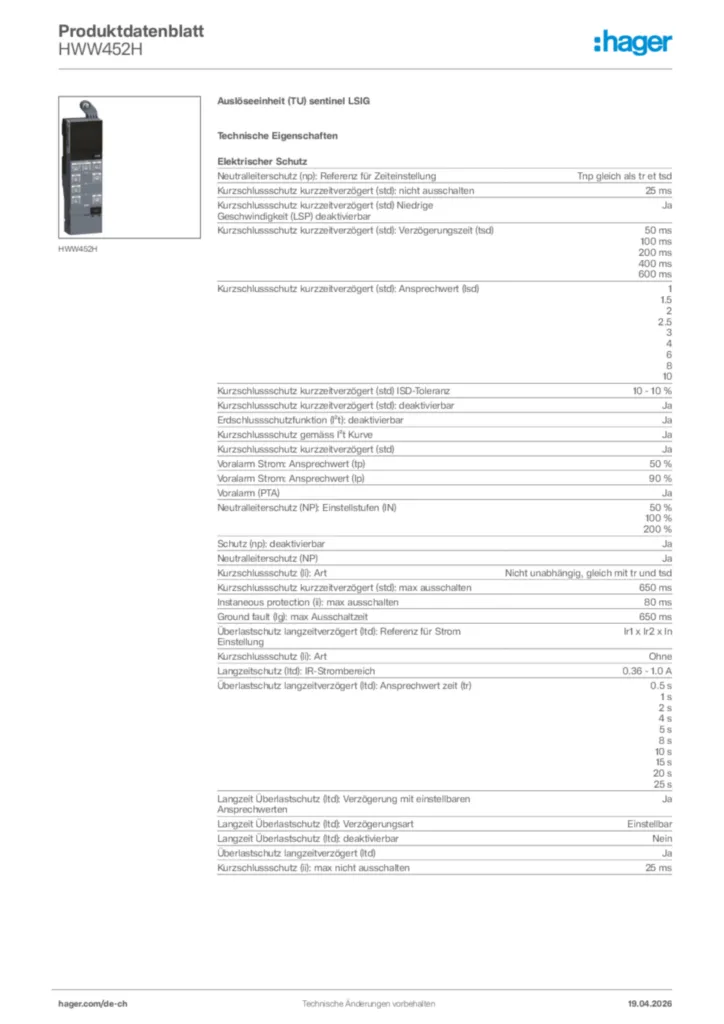

Produktdatenblatt herunterladen

Vervollständigen Sie Ihr System

Optionales Zubehör

  • Bemes­sungs­modul 20 Produkte verfügbar

Vervollständigen Sie Ihr System

  • Bemes­sungs­modul
  • HWW464H

    Bemessungsstrommodul (Rating Plug) In= 400A

     0.00 CHF  / *
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • HWW464HSA

    Bemessungsstrommodul (Rating Plug) In= 400A

     0.00 CHF  / *
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • HWW465H

    Bemessungsstrommodul (Rating Plug) In= 630A

     0.00 CHF  / *
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • HWW465HSA

    Bemessungsstrommodul (Rating Plug) In= 630A

     0.00 CHF  / *
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • HWW466H

    Bemessungsstrommodul (Rating Plug) In= 800A

     0.00 CHF  / *
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • HWW466HSA

    Bemessungsstrommodul (Rating Plug) In= 800A

     0.00 CHF  / *
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • HWW467H

    Bemessungsstrommodul (Rating Plug) In= 1000A

     0.00 CHF  / *
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • HWW467HSA

    Bemessungsstrommodul (Rating Plug) In= 1000A

     0.00 CHF  / *
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • HWW468H

    Bemessungsstrommodul (Rating Plug) In= 1250A

     0.00 CHF  / *
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • HWW468HSA

    Bemessungsstrommodul (Rating Plug) In= 1250A

     0.00 CHF  / *
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • HWW469H

    Bemessungsstrommodul (Rating Plug) In= 1600A

     0.00 CHF  / *
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • HWW469HSA

    Bemessungsstrommodul (Rating Plug) In= 1600A

     0.00 CHF  / *
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • HWW470H

    Bemessungsstrommodul (Rating Plug) In= 2000A

     0.00 CHF  / *
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • HWW470HSA

    Bemessungsstrommodul (Rating Plug) In= 2000A

     0.00 CHF  / *
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • HWW471H

    Bemessungsstrommodul (Rating Plug) In= 2500A

     0.00 CHF  / *
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • HWW471HSA

    Bemessungsstrommodul (Rating Plug) In= 2500A

     0.00 CHF  / *
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • HWW472H

    Bemessungsstrommodul (Rating Plug) In= 3200A

     0.00 CHF  / *
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • HWW472HSA

    Bemessungsstrommodul (Rating Plug) In= 3200A

     0.00 CHF  / *
  • HWW473H

    Bemessungsstrommodul (Rating Plug) In= 4000A

     0.00 CHF  / *
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • HWW473HSA

    Bemessungsstrommodul (Rating Plug) In= 4000A

     0.00 CHF  / *

Technische Merkmale

Elek­tri­scher Schutz
  • Neutral­leiter­schutz (np): Refe­renz für Zeitein­stel­lung
    Tnp gleich als tr et tsd
  • Kurz­schluss­schutz kurz­zeit­ver­zö­gert (std): nicht ausschalten
    25 ms
  • Kurz­schluss­schutz kurz­zeit­ver­zö­gert (std) Nied­rige Geschwin­dig­keit (LSP) deak­ti­vierbar
    Ja
  • Kurz­schluss­schutz kurz­zeit­ver­zö­gert (std): Verzö­ge­rungs­zeit (tsd)
    50 ms, 100 ms, 200 ms, 400 ms, 600 ms
  • Kurz­schluss­schutz kurz­zeit­ver­zö­gert (std): Ansprechwert (Isd)
    1, 1.5, 2, 2.5, 3, 4, 6, 8, 10
  • Kurz­schluss­schutz kurz­zeit­ver­zö­gert (std) ISD-To­le­ranz
    10 - 10 %
  • Kurz­schluss­schutz kurz­zeit­ver­zö­gert (std): deak­ti­vierbar
    Ja
  • Erdschluss­schutz­funk­tion (I²t): deak­ti­vierbar
    Ja
  • Kurz­schluss­schutz gemäss I²t Kurve
    Ja
  • Kurz­schluss­schutz kurz­zeit­ver­zö­gert (std)
    Ja
  • Voralarm Strom: Ansprechwert (tp)
    50 %
  • Voralarm Strom: Ansprechwert (Ip)
    90 %
  • Voralarm (PTA)
    Ja
  • Neutral­leiter­schutz (NP): Einstell­stufen (IN)
    50 %, 100 %, 200 %
  • Schutz (np): deak­ti­vierbar
    Ja
  • Neutral­leiter­schutz (NP)
    Ja
  • Kurz­schluss­schutz (li): Art
    Nicht unab­hän­gig, gleich mit tr und tsd
  • Kurz­schluss­schutz kurz­zeit­ver­zö­gert (std): max ausschalten
    650 ms
  • Insta­neous protec­tion (ii): max ausschalten
    80 ms
  • Ground fault (Ig): max Ausschalt­zeit
    650 ms
  • Über­last­schutz lang­zeit­ver­zö­gert (ltd): Refe­renz für Strom Einstel­lung
    Ir1 x Ir2 x In
  • Kurz­schluss­schutz (li): Art
    Ohne
  • Lang­zeit­schutz (ltd): IR-Strom­bereich
    0,36 - 1,0 A
  • Über­last­schutz lang­zeit­ver­zö­gert (ltd): Ansprechwert zeit (tr)
    0.5 s, 1 s, 2 s, 4 s, 5 s, 8 s, 10 s, 15 s, 20 s, 25 s
  • Lang­zeit Über­last­schutz (ltd): Verzö­ge­rung mit einstell­baren Ansprechwerten
    Ja
  • Lang­zeit Über­last­schutz (ltd): Verzö­ge­rungsart
    Einstellbar
  • Lang­zeit Über­last­schutz (ltd): deak­ti­vierbar
    Nein
  • Über­last­schutz lang­zeit­ver­zö­gert (ltd)
    Ja
  • Kurz­schluss­schutz (ii): max nicht ausschalten
    25 ms
  • Kurz­schluss­schutz (li): momen­taner Einstell­ko­ef­fi­zient
    1.5, 2, 3, 4, 6, 8, 10, 12, 15
  • Kurz­schluss­schutz (Ii): Refe­renz für Strom Einstel­lung
    Ii… x In
  • Kurz­schluss­schutz (li): deak­ti­vierbar
    Ja
  • Kurz­schluss­schutz (li)
    Ja
  • Kurz­schluss­schutz (li) Genau­ig­keit
    15 - 15 %
  • Erde Fehler­strom (li): momen­taner Einstell­ko­ef­fi­zient
    0.1 %, 0.2 %, 0.3 %, 0.4 %, 0.5 %, 0.6 %, 0.7 %, 0.8 %, 0.9 %, 1 %
  • Kurz­schluss­schutz (li): Art
    Einstellbar
  • Erdschlus­schutz­funk­tion (GF): Verzö­ge­rung (tg)
    50 ms, 100 ms, 200 ms, 400 ms, 800 ms
  • Erdschluss­schutz­funk­tion (GF) Nied­rige Geschwin­dig­keit (LSP) deak­ti­vierbar
    Ja
  • Erdschluss­schutz­funk­tion (GF)
    Ja
