Auslöseeinheit (TU) sentinel LSI HWW451H
Verfügbarkeit und Preis auf Anfrage
catalog.lists.product_addition.login_popup.title
catalog.lists.product_addition.login_popup.descriptive_text
catalog.transfer_popup.title
catalog.product_page.tranfer_popup.descriptive_text
product.page.accessories.title
product.page.accessories.associated-products
-
Bemessungsmodul 20 product.page.accessories.products-available
product.page.accessories.title-modal
-
HWW464HSABemessungsstrommodul (Rating Plug) In= 400A
-
HWW473HSABemessungsstrommodul (Rating Plug) In= 4000A
-
HWW473HBemessungsstrommodul (Rating Plug) In= 4000A
-
HWW472HSABemessungsstrommodul (Rating Plug) In= 3200A
-
HWW472HBemessungsstrommodul (Rating Plug) In= 3200A
-
HWW470HSABemessungsstrommodul (Rating Plug) In= 2000A
-
HWW471HSABemessungsstrommodul (Rating Plug) In= 2500A
-
HWW471HBemessungsstrommodul (Rating Plug) In= 2500A
-
HWW470HBemessungsstrommodul (Rating Plug) In= 2000A
-
HWW465HSABemessungsstrommodul (Rating Plug) In= 630A
-
HWW464H
Bemessungsstrommodul (Rating Plug) In= 400A
-
HWW467HSABemessungsstrommodul (Rating Plug) In= 1000A
-
HWW468HSABemessungsstrommodul (Rating Plug) In= 1250A
-
HWW469HSABemessungsstrommodul (Rating Plug) In= 1600A
-
HWW466HSABemessungsstrommodul (Rating Plug) In= 800A
-
HWW469HBemessungsstrommodul (Rating Plug) In= 1600A
-
HWW468HBemessungsstrommodul (Rating Plug) In= 1250A
-
HWW467HBemessungsstrommodul (Rating Plug) In= 1000A
-
HWW466HBemessungsstrommodul (Rating Plug) In= 800A
-
HWW465HBemessungsstrommodul (Rating Plug) In= 630A
Technische Merkmale
Elektrischer Schutz
-
Neutralleiterschutz (np): Referenz für ZeiteinstellungTnp gleich als tr et tsd
-
Kurzschlussschutz kurzzeitverzögert (std): nicht ausschalten25 ms
-
Kurzschlussschutz kurzzeitverzögert (std) Niedrige Geschwindigkeit (LSP) deaktivierbarJa
-
Kurzschlussschutz kurzzeitverzögert (std): Verzögerungszeit (tsd)50 ms, 100 ms, 200 ms, 400 ms, 600 ms
-
Kurzschlussschutz kurzzeitverzögert (std): Ansprechwert (Isd)1, 1.5, 2, 2.5, 3, 4, 6, 8, 10
-
Kurzschlussschutz kurzzeitverzögert (std) ISD-Toleranz10 - 10 %
-
Kurzschlussschutz kurzzeitverzögert (std): deaktivierbarJa
-
Erdschlussschutzfunktion (I²t): deaktivierbarJa
-
Kurzschlussschutz gemäss I²t KurveJa
-
Kurzschlussschutz kurzzeitverzögert (std)Ja
-
Voralarm Strom: Ansprechwert (tp)50 %
-
Voralarm Strom: Ansprechwert (Ip)90 %
-
Voralarm (PTA)Ja
-
Neutralleiterschutz (NP): Einstellstufen (IN)50 %, 100 %, 200 %
-
Schutz (np): deaktivierbarJa
-
Neutralleiterschutz (NP)Ja
-
Kurzschlussschutz (li): ArtNicht unabhängig, gleich mit tr und tsd
-
Kurzschlussschutz kurzzeitverzögert (std): max ausschalten650 ms
-
Instaneous protection (ii): max ausschalten80 ms
-
Überlastschutz langzeitverzögert (ltd): Referenz für Strom EinstellungIr1 x Ir2 x In
-
Kurzschlussschutz (li): ArtOhne
-
Langzeitschutz (ltd): IR-Strombereich0,36 - 1,0 A
-
Überlastschutz langzeitverzögert (ltd): Ansprechwert zeit (tr)0.5 s, 1 s, 2 s, 4 s, 5 s, 8 s, 10 s, 15 s, 20 s, 25 s
-
Langzeit Überlastschutz (ltd): Verzögerung mit einstellbaren AnsprechwertenJa
-
Langzeit Überlastschutz (ltd): VerzögerungsartEinstellbar
-
Langzeit Überlastschutz (ltd): deaktivierbarNein
-
Überlastschutz langzeitverzögert (ltd)Ja
-
Kurzschlussschutz (ii): max nicht ausschalten25 ms
-
Kurzschlussschutz (li): momentaner Einstellkoeffizient1.5, 2, 3, 4, 6, 8, 10, 12, 15
-
Kurzschlussschutz (Ii): Referenz für Strom EinstellungIi… x In
-
Kurzschlussschutz (li): deaktivierbarJa
-
Kurzschlussschutz (li)Ja
-
Kurzschlussschutz (li) Genauigkeit15 - 15 %
-
Erdschlussschutzfunktion (GF)Nein
Data act-Konformität
-
Generiert DatenJa
-
DatentypenAlarme, Grundlegende Informationen, Allgemeine Diagnose, Betriebszustand, Ein/aus-Status, Softwarediagnose
-
DatenformateCustom
-
Geschätztes tägliches Datenvolumen1 KB - 10 KB
-
Datengenerierung in EchtzeitJa
-
Auf dem Gerät gespeicherte DatenJa
catalog.pageproduct.title_sustainability.h2
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fussabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
catalog.pageproduct.sustainability_block.downloads_h3
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild HWW451H
-

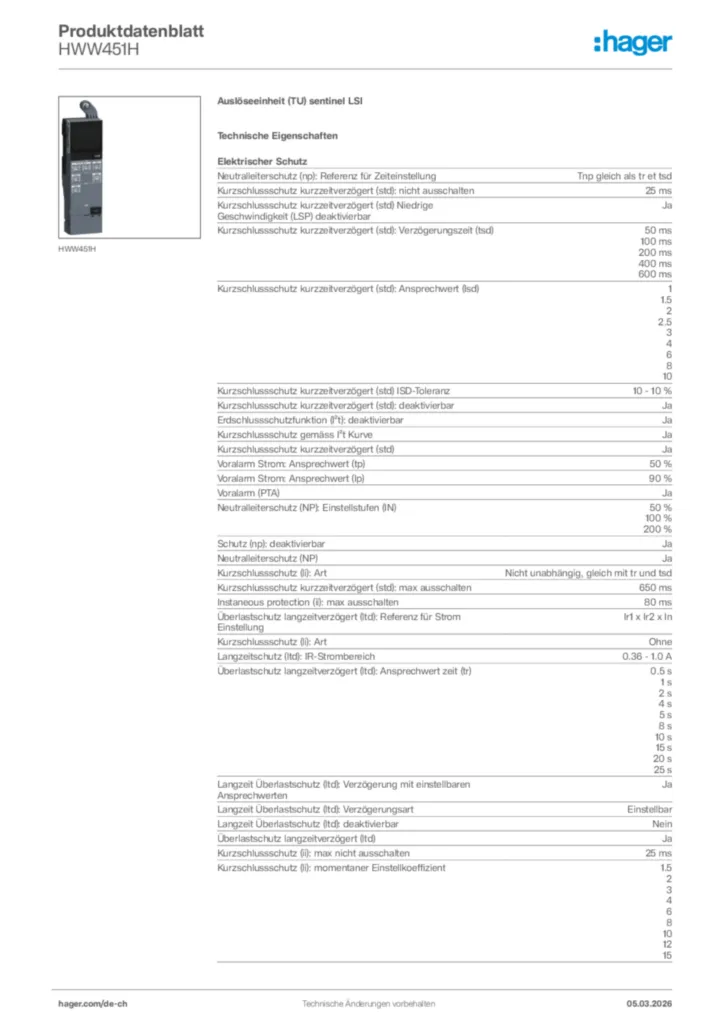

GeneratedProductDatasheet
