HWW450H - Auslöseeinheit (TU) sentinel LI

Auslöseeinheit (TU) sentinel LI HWW450H

EAN-Nr.

3250613232139

VPE

1 Stück

Zubehör
Technische Merkmale
Ökologischer Wert
Dokumentationen

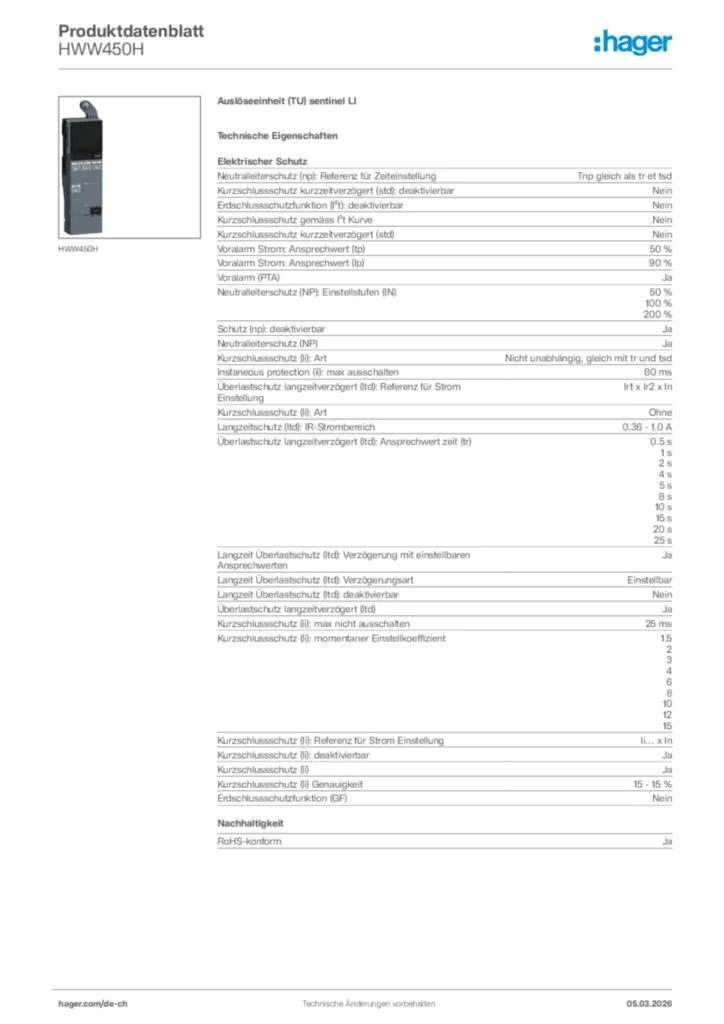

Produktdatenblatt herunterladen

Vervollständigen Sie Ihr System

Optionales Zubehör

Bemessungsmodul 20 Produkte verfügbar

Technische Merkmale

Neutralleiterschutz (np): Referenz für Zeiteinstellung

Tnp gleich als tr et tsd
Kurzschlussschutz kurzzeitverzögert (std): deaktivierbar

Nein
Erdschlussschutzfunktion (I²t): deaktivierbar

Nein
Kurzschlussschutz gemäss I²t Kurve

Nein
Kurzschlussschutz kurzzeitverzögert (std)

Nein
Voralarm Strom: Ansprechwert (tp)

50 %
Voralarm Strom: Ansprechwert (Ip)

90 %
Voralarm (PTA)

Ja
Neutralleiterschutz (NP): Einstellstufen (IN)

50 %, 100 %, 200 %
Schutz (np): deaktivierbar

Ja
Neutralleiterschutz (NP)

Ja
Kurzschlussschutz (li): Art

Nicht unabhängig, gleich mit tr und tsd
Instaneous protection (ii): max ausschalten

80 ms
Überlastschutz langzeitverzögert (ltd): Referenz für Strom Einstellung

Ir1 x Ir2 x In
Kurzschlussschutz (li): Art

Ohne
Langzeitschutz (ltd): IR-Strombereich

0,36 - 1,0 A
Überlastschutz langzeitverzögert (ltd): Ansprechwert zeit (tr)

0.5 s, 1 s, 2 s, 4 s, 5 s, 8 s, 10 s, 15 s, 20 s, 25 s
Langzeit Überlastschutz (ltd): Verzögerung mit einstellbaren Ansprechwerten

Ja
Langzeit Überlastschutz (ltd): Verzögerungsart

Einstellbar
Langzeit Überlastschutz (ltd): deaktivierbar

Nein
Überlastschutz langzeitverzögert (ltd)

Ja
Kurzschlussschutz (ii): max nicht ausschalten

25 ms
Kurzschlussschutz (li): momentaner Einstellkoeffizient

1.5, 2, 3, 4, 6, 8, 10, 12, 15
Kurzschlussschutz (Ii): Referenz für Strom Einstellung

Ii… x In
Kurzschlussschutz (li): deaktivierbar

Ja
Kurzschlussschutz (li)

Ja
Kurzschlussschutz (li) Genauigkeit

15 - 15 %
Erdschlussschutzfunktion (GF)

Nein

Ökologischer Wert

Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

RoHS-konform Ja
