Leistungsschalter h3+ P160 LSI 3P3D 160A 40kA CTC HNS160JC
EAN-Nr.
3250613145903
VPE
1 Stück
Rabattgruppe
32
Preis*
621.00 CHF
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Adapter für Zusatzdatenkabel 2 Produkte verfügbar -
Arbeitsstromauslöser 5 Produkte verfügbar -
Unterspannungsauslöser 8 Produkte verfügbar -
Hilfsschalterblock 4 Produkte verfügbar -
Verriegelungsfunktionen 5 Produkte verfügbar -
Mehr sehen 25 weitere Produkte verfügbar
Vervollständigen Sie Ihr System
-
HTC130H
Adapterkabel für OAC- und PTA-Kontaktstecker 1,20 m h3+
39.90 CHF / Stück* -
HTL010Hh3 + MIP zu USB Kabeladapter
343.00 CHF / Stück*
-
HXA001H
Arbeitsstromauslöser für 24V DC (x160-P160-x250-P250-x630-P630)
90.50 CHF / Stück* -
HXA002HArbeitsstromauslöser für 48V DC (x160-P160-x250-P250-x630-P630)
90.50 CHF / Stück* -
HXA003HArbeitsstromauslöser für 100-120VAC (x160-P160-x250-P250-x630-P630)
90.50 CHF / Stück* -
HXA004HArbeitsstromauslöser für 200-240VAC (x160-P160-x250-P250-x630-P630)
90.50 CHF / Stück* -
HXA005HArbeitsstromauslöser für 380-450VAC (x160-P160-x250-P250-x630-P630)
90.50 CHF / Stück*
-
HXA011H
Unterspannungsauslöser für 24V DC (x160-P160-x250-P250-x630-P630)
109.50 CHF / Stück* -
HXA013HUnterspannungsauslöser für 100-120V AC (x160-P160-x250-P250-x630-P630)
109.50 CHF / Stück* -
HXA014HUnterspannungsauslöser für 200-240V AC (x160-P160-x250-P250-x630-P630)
109.50 CHF / Stück* -
HXA015HUnterspannungsauslöser für 380-450V AC (x160-P160-x250-P250-x630-P630)
109.50 CHF / Stück* -
HXA051HUnterspannungausloser mit Zeitverzögerung 24V DC (x160-P160-P250-P630)
339.00 CHF / Stück* -
HXA053HUnterspannungausloser mit Zeitverzögerung 110-120V AC (x160-P160-P250-P630)
339.00 CHF / Stück* -
HXA054HUnterspannungausloser mit Zeitverzögerung 220-240V AC (x160-P160-P250-P630)
339.00 CHF / Stück* -
HXA055HUnterspannungausloser mit Zeitverzögerung 380-450V AC (x160-P160-P250-P630)
339.00 CHF / Stück*
-
HXA021H
Hilfsschalter für Baugröße Wechslerkontakt 250V AC (x/P160-x/P250-x/P630)
32.30 CHF / Stück* -
HXA024HSignalkontakt für Baugröße Wechslerkontakt 250V AC (x/P160-x/P250-x/P630)
32.30 CHF / Stück* -
HXA026HSignalkontakt für Baugröße x160-P160-x250-P250-x630-P630 Wechslerkontakt 125V AC
45.25 CHF / Stück* -
HYC250HPM Hilfsstromkreis Anschluss für h250-h1000
10.90 CHF / Stück*
-
HXA039H
Knebel-Verriegelungsstück für Baugröße(x160-P160-x250-P250-x630)
13.15 CHF / Stück* -
HXB070HBowdenzug 1 m zur mechansiche Verriegelung von Leistungsschaltern
50.90 CHF / Stück* -
HXB071HBowdenzug 1,5 m zur mechansiche Verriegelung von Leistungsschaltern
71.50 CHF / Stück* -
HXS066Hmechanisches Verriegelungset für 3P und 4P P160 (Bowdenzug)
55.80 CHF / Stück* -
HXS165HVerriegelungsset mechanisch für Schalterabstand 25 mm 3-polig P160
42.35 CHF / Stück*
-
HXS030HDrehantrieb direkt am Schalter P160
58.10 CHF / Stück*
-
HXS031HDrehantrieb zum Türeinbau, Achslänge 200 mm P160
109.00 CHF / Stück*
-
HXS032HDrehantrieb mit Sicherheitsverriegelung für Türanbau P160
74.90 CHF / Stück*
-
HYA035HAnschluss kit 3P/4P
39.90 CHF / Stück* -
HYC352HPM Hilfsstromkreis Anschluss h250-h1000 (2 Kabel)
19.40 CHF / Stück* -
HYC353HPM Hilfsstromkreis Anschluss h250-h1000 (3 Kabel)
20.55 CHF / Stück*
-
HYS001HAnschlussklemmen P160 Einbau Cu/Al 3P 1x 10-95mm²
36.35 CHF / Stück* -
HYS005HAnschlussklemmen P160 Anbau Cu/Al 3P 1x35-120mm²
44.80 CHF / Stück* -
HYS014HAnschlussverlängerung gespreizt P160 3P
29.00 CHF / Stück* -
HYS131HRückanschluss P160 3P (63-160A)
36.35 CHF / Stück* -
HYS328HAnschlusswinkel für Plug-in Sockel P160 1P
30.30 CHF / Stück*
-
HYS019HPhasentrennwände P160 3/4P
4.85 CHF / Stück*
-
HYS033HHutschienenadapter P160
47.30 CHF / Stück*
-
HYS200HPlug-in Sockel P160 3P
79.80 CHF / Stück* -
HYS300HPlug-in Aufsatz und Kontaktiereinheit P160 3P (63-160A)
66.60 CHF / Stück*
-
HYS256HSicherheitsabschaltung für Plug-in Sockel
26.65 CHF / Stück* -
HYS257HSicherheitsauslöser für Leistungsschalter H3+ P160 für UnimesH Combiway
35.85 CHF / Stück*
-
R-AH160-3weber.multiline Adapter für H3+ 160A 3P
108.00 CHF / Stück*
-
HYS021HKlemmenabdeckung für Anschlussverlängerung P160 3P
18.25 CHF / Stück* -
HYS023HKlemmenabdeckung für Anschlussverlängerung gespreizt P160 3P
21.80 CHF / Stück* -
HYS025HKlemmenabdeckung Rückanschluss und Plug-in P160 3P
13.25 CHF / Stück* -
HYS050HKlemmenabdeckung rückseitig für Anschlussverlängerung P160 3P
12.15 CHF / Stück* -
HYS052HKlemmenabdeckung rückseitig für Anschlussverlängerung gespreizt P160 3P
13.25 CHF / Stück* -
HYS060HKlemmenabdeckung Unimes für P160 3P
22.75 CHF / Stück* -
HYS321HKlemmenabdeckung für Plug-in Sockel P160 3P
13.25 CHF / Stück*

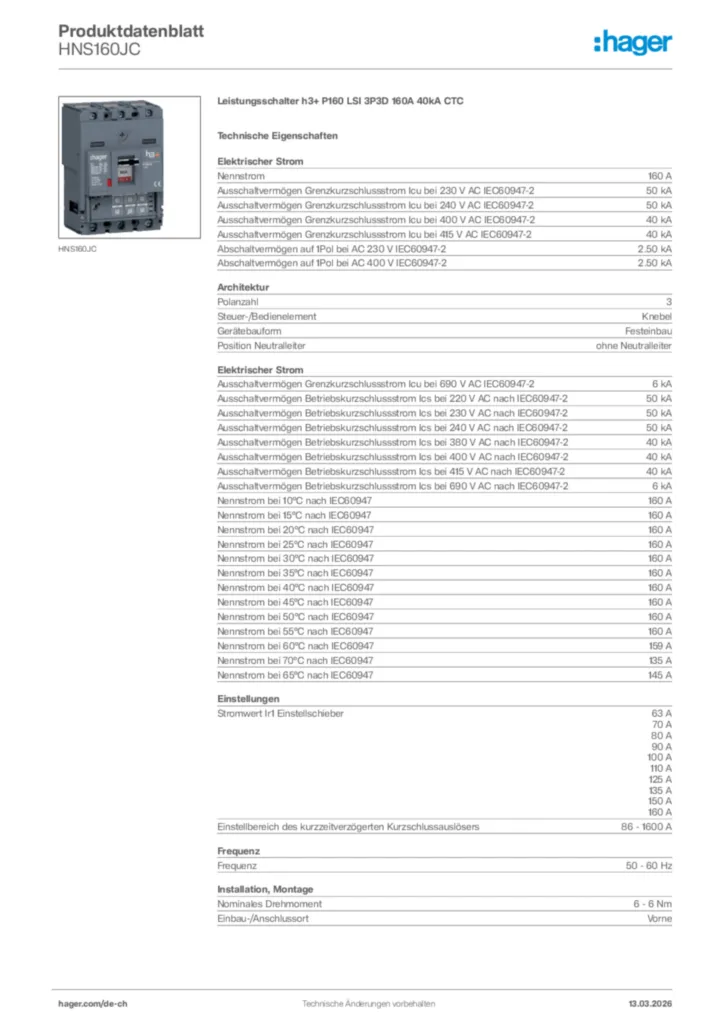

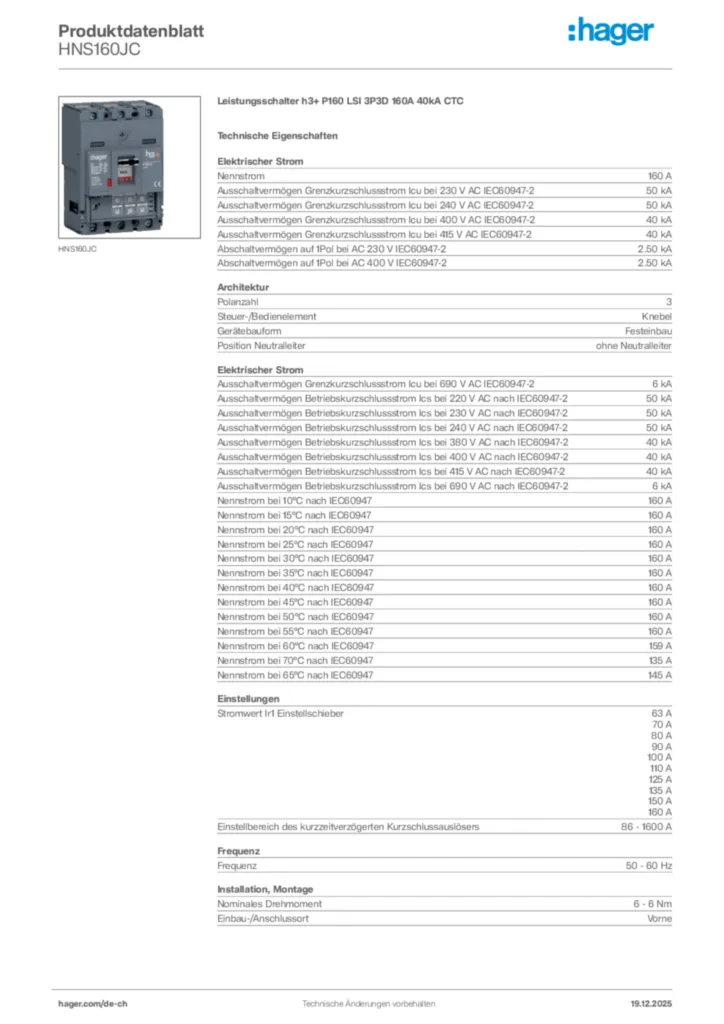

Technische Merkmale
Elektrischer Strom
-
Nennstrom160 A
-
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 230 V AC IEC60947-250 kA
-
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 240 V AC IEC60947-250 kA
-
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 400 V AC IEC60947-240 kA
-
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 415 V AC IEC60947-240 kA
-
Abschaltvermögen auf 1Pol bei AC 230 V IEC60947-22,50 kA
-
Abschaltvermögen auf 1Pol bei AC 400 V IEC60947-22,50 kA
-
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 690 V AC IEC60947-26 kA
-
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 220 V AC nach IEC60947-250 kA
-
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 230 V AC nach IEC60947-250 kA
-
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 240 V AC nach IEC60947-250 kA
-
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 380 V AC nach IEC60947-240 kA
-
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 400 V AC nach IEC60947-240 kA
-
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 415 V AC nach IEC60947-240 kA
-
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 690 V AC nach IEC60947-26 kA
-
Nennstrom bei 10°C nach IEC60947160 A
-
Nennstrom bei 15°C nach IEC60947160 A
-
Nennstrom bei 20°C nach IEC60947160 A
-
Nennstrom bei 25°C nach IEC60947160 A
-
Nennstrom bei 30°C nach IEC60947160 A
-
Nennstrom bei 35°C nach IEC60947160 A
-
Nennstrom bei 40°C nach IEC60947160 A
-
Nennstrom bei 45°C nach IEC60947160 A
-
Nennstrom bei 50°C nach IEC60947160 A
-
Nennstrom bei 55°C nach IEC60947160 A
-
Nennstrom bei 60°C nach IEC60947159 A
-
Nennstrom bei 70°C nach IEC60947135 A
-
Nennstrom bei 65°C nach IEC60947145 A
Architektur
-
Polanzahl3
-
Steuer-/BedienelementKnebel
-
GerätebauformFesteinbau
-
Position Neutralleiterohne Neutralleiter
Einstellungen
-
Stromwert Ir1 Einstellschieber63 A, 70 A, 80 A, 90 A, 100 A, 110 A, 125 A, 135 A, 150 A, 160 A
-
Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers86 - 1600 A
Frequenz
-
Frequenz50 - 60 Hz
Installation, Montage
-
Nominales Drehmoment6 - 6 Nm
-
Einbau-/AnschlussortVorne
Spannung
-
Stossspannungsfestigkeit8000 V
-
Isolationsspannung Ui800 V
-
Bemessungsbetriebsspannung Ue220 - 690 V
Funktionen
-
AuslöserLSI
Leistung
-
Gesamtverlustleistung unter Nennstrom27 W
-
Verlustleistung pro Pol9 W
Belastbarkeit
-
Gerätelebensdauer, elektrische Schaltspiele10000
-
Gerätelebensdauer, mechanische Schaltspiele40000
Ausstattung
-
Anzahl der Hilfskontakte als Wechsler0
-
Anzahl der Hilfskontakte als Schliesser0
-
Anzahl der Hilfskontakte als Öffner0
Sicherheit
-
Schutzart IPIP4X
Einsatzbedingungen
-
Betriebstemperatur-25 - 70 °C
-
Grad der Verunreinigung nach IEC60664 / IEC60947-23
Abdeckung, Tür
-
VerriegelbarJa
Anschluss
-
Anschlussquerschnitt bei flexiblem Leiter6 - 70 mm²
-
Anschlussquerschnitt bei starrem Leiter6 - 95 mm²
Kabel
-
Werkstoff KabelKupfer
Abmessungen
-
Höhe130 mm
-
Breite90 mm
-
Tiefe97 mm
Bedienelemente und Anzeigen
-
Motorantrieb integriertNein
Kompatibilität
-
Geeignet für DIN SchieneNein
-
Geeignet für FI-BlockNein
-
Geeignet für VerteilereinbauJa
Spannungsversorgung
-
EinspeisestelleBidirektional
Anschlussmöglichkeiten
-
Anschluss-/SteckertypSchraubanschluss
Elektrischer Schutz
-
Überlastschutz langzeitverzögert (ltd): Ansprechwert zeit (tr)0.5 s, 1.5 s, 2.5 s, 5 s, 7.5 s, 9 s, 10 s, 12 s, 14 s, 16 s
-
Kurzschlussschutz kurzzeitverzögert (std): Ansprechwert (Isd)1.5, 2, 3, 4, 5, 6, 7, 8, 10
-
Kurzschlussschutz kurzzeitverzögert (std): Verzögerungszeit (tsd)50 ms, 100 ms, 200 ms, 300 ms, 400 ms
-
Kurzschlussschutz (li): momentaner Einstellkoeffizient3, 4, 5, 6, 7, 8, 9, 10, 11
