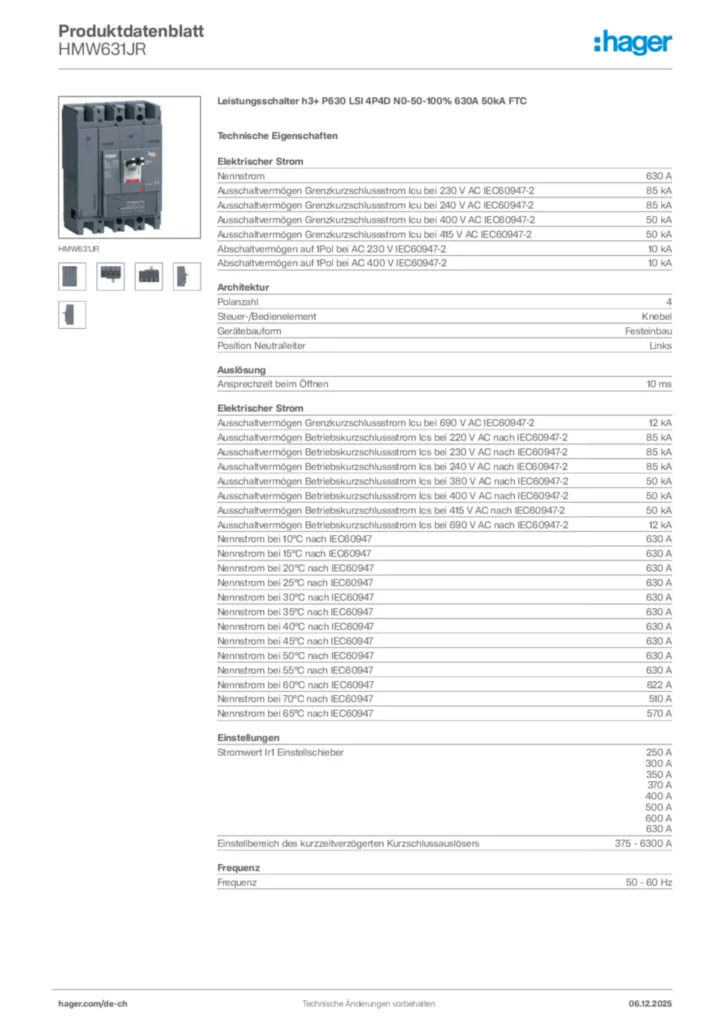

Leistungsschalter h3+ P630 LSI 4P4D N0-50-100% 630A 50kA FTC
HMW631JR
You have to log in with your myHager profile to see prices and to order.
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Technische Merkmale
-
Neutralleiterposition
links
-
Anzahl der abgesicherten Pole
4
-
-
Montageart
Montageplatte
-
Bauform
Komplettgerät im Gehäuse
-
Komplettgerät mit Schutzeinheit
Ja
-
Ausführung als Hauptschalter
Ja
-
Ausführung als NOT-AUS-Einrichtung
Nein
-
Ausführung als Sicherheitsschalter
Nein
-
Ausführung als Wartungs-/Reparaturschalter
Ja
-
-
Integrierter Erdschlussschutz
Nein
-
Mitschaltender Neutralleiter
Ja
-
Motorantrieb integriert
Nein
-
Bemessungsbetriebsspannung Ue
220 / 690 V
-
Versorgungsspannungsart
AC
-
-
Isolationsspannung
800 V
-
Stoßspannungsfestigkeit
8 kV
-
Mit Unterspannungsauslöser
Nein
-
-
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 690V AC IEC 60947-2
12 kA
-
Nennstrom bei 10°C nach IEC 60947
630 A
-
Nennstrom bei 15°C nach IEC 60947
630 A
-
Nennstrom bei 20°C nach IEC 60947
630 A
-
Nennstrom bei 25°C nach IEC 60947
630 A
-
Nennstrom bei 30°C nach IEC 60947
630 A
-
Nennstrom bei 35°C nach IEC 60947
630 A
-
Nennstrom bei 40°C nach IEC 60947
630 A
-
Nennstrom bei 45°C nach IEC 60947
630 A
-
Nennstrom bei 50°C nach IEC 60947
630 A
-
Nennstrom bei 55°C nach IEC 60947
630 A
-
Nennstrom bei 60°C nach IEC 60947
622 A
-
Nennstrom bei 65°C nach IEC 60947
570 A
-
Nennstrom bei 70°C nach IEC 60947
510 A
-
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 660V AC nach IEC 60947-2
12 kA
-
Abschaltvermögen auf 1 Pol bei It 230 V (EN 60947-2)
10 kA
-
Abschaltvermögen auf 1 Pol bei It 400 V (EN 60947-2)
10 kA
-
Abschaltvermögen auf 1 Pol bei It 415 V (EN 60947-2)
10 kA
-
Ausschaltvermögen Grenzkurzschlussstrom Icu AC IEC 60947-2
85 kA
-
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 240V AC IEC 60947-2
85 kA
-
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 400V AC IEC 60947-2
50 kA
-
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 415V AC IEC 60947-2
50 kA
-
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 220V AC nach IEC 60947-2
85 kA
-
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 380V AC nach IEC 60947-2
50 kA
-
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 660V AC nach IEC 60947-2
12 kA
-
Tiefe installiertes Produkt
150 mm
-
Höhe installiertes Produkt
260 mm
-
Breite installiertes Produkt
185 mm
-
Verlustleistung pro Pol bei 0.63*In
25.4 W
-
Verlustleistung pro Pol bei 0.8*In
40.6 W
-
Gesamtverlustleistung bei 0.63*In
76.2 W
-
Gesamtverlustleistung bei 0.8*In
121.9 W
-
Gesamtverlustleistung unter Nennstrom
190.5 W
-
Verlustleistung pro Pol
63.5 W
-
Ansprechzeit beim Öffnen
10 ms
-
Hutschienenmontage mit optionalem Adapter
Nein
-
Geeignet für Frontbefestigung 4-Loch
Nein
-
Geeignet für Bodenbefestigung
Ja
-
Anschlussart
Anschluss mit Kabelschuhe
-
Material des Kabels
Cu / Al
-
Anzahl der Hilfskontakte als Öffner
0
-
Anzahl der Hilfskontakte als Schließer
0
-
Anzahl der Hilfskontakte als Wechsler
0
-
Motorantrieb optional
Ja
-
Zusatzeinrichtungen möglich
Ja
-
Standardtext
IEC 60947-2
-
Europäische Direktive WEEE
betroffen
-
Grad der Verunreinigung nach IEC 60664 / IEC 60947-2
3
-
-
Eichungstemperatur
50 °C
