Leistungschalter h3+ P630 LSIG 4P4D N0-50-100% 400A 50kA FTC HMW401LR
EAN-Nr.
3250613198220
VPE
1 Stück
Rabattgruppe
32
Preis*
2’550.00 CHF
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Verbindungsfunktionen 6 Produkte verfügbar -
Klemmenabdeckung 7 Produkte verfügbar -
Hilfsschalterblock 4 Produkte verfügbar -
Adapter für Zusatzkabel 2 Produkte verfügbar -
Hilfs-Verriegelungskabel 2 Produkte verfügbar -
Unterspannungsauslöser 8 Produkte verfügbar
Optionales Zubehör
-
HYW328H
Anschl.Winkel Plug-in Sockel x/P630 1P
39.90 CHF / Stück* -
HYW008HKlemmen x630/P630 Cu/Al version 4Polig 2x 35-300mm²
176.50 CHF / Stück* -
HYW002HKlemmen x630/P630 Cu/Al version 4Polig 1x 35-300mm²
112.50 CHF / Stück* -
HYW010HAnschlussverlängerung x630/P630 4Polig (400A max)
58.10 CHF / Stück* -
HYW012HAnschlussverbreiterung für Baugröße x630/P630 4Polig (400A max)
53.30 CHF / Stück* -
HYD032HRückanschluss für Baugröße x/P630 4polig 400A
61.90 CHF / Stück*
-
HYW053H
Klemmenabdeckung rückseitig für Anschlussverlängerung gespreizt P630 4P
24.20 CHF / Stück* -
HYW051HKlemmenabdeckung rückseitig für Anschlussverlängerung P630 4P
21.80 CHF / Stück* -
HYW026HKlemmenabdeckung Rückanschluss und Plug-in x630/P630 4P
20.55 CHF / Stück* -
HYW024HKlemmenabdeckung für Anschlussverlängerung gespreizt x630/P630 4P
41.15 CHF / Stück* -
HYW022HKlemmenabdeckung für Anschlussverlängerung x630/P630 4P
36.35 CHF / Stück* -
HYD322HKlemmenabdeckung für Baugröße h630 4polig lang
47.30 CHF / Stück* -
HYW061HKlemmenabdeckung Unimes für P630 4P
42.10 CHF / Stück*
-
HYC250H
PM Hilfsstromkreis Anschluss für h250-h1000
10.90 CHF / Stück* -
HXA026HSignalkontakt für Baugröße x160-P160-x250-P250-x630-P630 Wechslerkontakt 125V AC
45.25 CHF / Stück* -
HXA021HHilfsschalter für Baugröße Wechslerkontakt 250V AC (x/P160-x/P250-x/P630)
32.30 CHF / Stück* -
HXA024HSignalkontakt für Baugröße Wechslerkontakt 250V AC (x/P160-x/P250-x/P630)
32.30 CHF / Stück*
-
HYC352H
PM Hilfsstromkreis Anschluss h250-h1000 (2 Kabel)
19.40 CHF / Stück* -
HYC353HPM Hilfsstromkreis Anschluss h250-h1000 (3 Kabel)
20.55 CHF / Stück*
-
HXD068H
Elektr.Verriegkabl. h400-h/P630-h1000
37.45 CHF / Stück* -
HXB069HElektr.Verrieglungskabel für Leistungsschalter zwischen x/h/P250 & h/P400-630
33.85 CHF / Stück*
-
HXA051H
Unterspannungausloser mit Zeitverzögerung 24V DC (x160-P160-P250-P630)
339.00 CHF / Stück* -
HXA015HUnterspannungsauslöser für 380-450V AC (x160-P160-x250-P250-x630-P630)
109.50 CHF / Stück* -
HXA014HUnterspannungsauslöser für 200-240V AC (x160-P160-x250-P250-x630-P630)
109.50 CHF / Stück* -
HXA055HUnterspannungausloser mit Zeitverzögerung 380-450V AC (x160-P160-P250-P630)
339.00 CHF / Stück* -
HXA054HUnterspannungausloser mit Zeitverzögerung 220-240V AC (x160-P160-P250-P630)
339.00 CHF / Stück* -
HXA011HUnterspannungsauslöser für 24V DC (x160-P160-x250-P250-x630-P630)
109.50 CHF / Stück* -
HXA053HUnterspannungausloser mit Zeitverzögerung 110-120V AC (x160-P160-P250-P630)
339.00 CHF / Stück* -
HXA013HUnterspannungsauslöser für 100-120V AC (x160-P160-x250-P250-x630-P630)
109.50 CHF / Stück*
-
HXA003HArbeitsstromauslöser für 100-120VAC (x160-P160-x250-P250-x630-P630)
90.50 CHF / Stück* -
HXA005HArbeitsstromauslöser für 380-450VAC (x160-P160-x250-P250-x630-P630)
90.50 CHF / Stück* -
HXA002HArbeitsstromauslöser für 48V DC (x160-P160-x250-P250-x630-P630)
90.50 CHF / Stück* -
HXA001HArbeitsstromauslöser für 24V DC (x160-P160-x250-P250-x630-P630)
90.50 CHF / Stück* -
HXA004HArbeitsstromauslöser für 200-240VAC (x160-P160-x250-P250-x630-P630)
90.50 CHF / Stück*
-
HTC130HAdapterkabel für OAC- und PTA-Kontaktstecker 1, 20 m h3+
39.90 CHF / Stück* -
HTL010Hh3 + MIP zu USB Kabeladapter
343.00 CHF / Stück*
-
HXW032HDrehantrieb mit Sicherheitsverriegelung für Türanbau x630/P630
134.50 CHF / Stück*
-
HBW630HFI-Block P630 4P 630A Idn adj
1’136.00 CHF / Stück* -
HBW400HFI-Block P630 4P 400A Idn adj
1’041.00 CHF / Stück* -
HBW400LFI-Block Alarm P630 4P 400A Idn adj
1’022.00 CHF / Stück* -
HBW630LFI-Block Alarm P630 4P 630A Idn adj
1’115.00 CHF / Stück*
-
HXW912HAchse 14x14mm 200mm (10x10mm)
19.40 CHF / Stück* -
HXW913HAchse 14x14mm 320mm (10x10mm)
31.50 CHF / Stück* -
HXW915HAchse 14x14mm 500mm (10x10mm)
48.45 CHF / Stück*
-
HYW256HSicherheitsauslöser (x630/P630)
18.25 CHF / Stück* -
HXS920HAchsenführung für Drehantrieb bei Schranktürmontage P160-P250-x630-P630
26.65 CHF / Stück* -
HYW257HSicherheitsauslöser für Leistungsschalter x/P630 für UnimesH Combiway
51.30 CHF / Stück*
-
HXA039HKnebel-Verriegelungsstück für Baugröße(x160-P160-x250-P250-x630)
13.15 CHF / Stück* -
HXW890HAbsperreinrichtung für Einschub-Kit x630/P630
44.80 CHF / Stück* -
HXW888HSchlüsselverriegelungsset für Drehgriff x630&P630
82.30 CHF / Stück* -
HXS999HRonis Schlüssel
50.90 CHF / Stück* -
HXB070HBowdenzug 1 m zur mechansiche Verriegelung von Leistungsschaltern
50.90 CHF / Stück* -
HXW166Hmech. Verriegelungsset 4P x/P630 mit Schaltgestänge (komp. mit Motor+Kipphebel)
42.35 CHF / Stück* -
HXW066Hmech. Verriegelungset für 3P und 4P x630/P630 (Bowdenzug) für alle Antriebe
55.80 CHF / Stück* -
HXB071HBowdenzug 1, 5 m zur mechansiche Verriegelung von Leistungsschaltern
71.50 CHF / Stück*
-
HYW019HPhasentrennwände x630/P630 3/4P
9.65 CHF / Stück*
-
HYW333HTräger und Kontaktierheineit für Einschubtechnik x630/P630 4P
529.00 CHF / Stück* -
HYW331HDraw-out Sockel x630/P630 4P
689.00 CHF / Stück* -
HYW301HPlug-in Aufsatz und Kontaktiereinheit x630/P630 4P
159.00 CHF / Stück* -
HYW201HPlug-in Sockel x630/P630 4P
374.00 CHF / Stück*
-
HXW031HGrauer Drehgriff x/P630, an der Tür
195.50 CHF / Stück* -
HXW030HDrehgriff x/P630, direkt
134.50 CHF / Stück*
-
HXW901HGriffgröße 2 IP55 (Griff sq : 10x10mm)
134.50 CHF / Stück*
-
HYC255HPositionsschalter für Draw-out (P250-h250-h400-h630-h800-h1000)
39.90 CHF / Stück*
-
HZC019Externer Verriegelungssatz für Ronis EL11AP (125-1600A)
72.70 CHF / Stück*
-
HXW046HKMotorantrieb x630/P630 100-120VDC ohne Autoreset, abschließbar
793.00 CHF / Stück* -
HXW046HMotorantrieb für Baugröße x630/P630 100-120VDC ohne Autoreset
741.00 CHF / Stück* -
HXW044HKMotorantrieb x630/P630 100-240VAC ohne Autoreset, abschließbar
895.00 CHF / Stück* -
HXW044HMotorantrieb für Baugröße x630/P630 100-240VAC ohne Autoreset
741.00 CHF / Stück* -
HXW043HKMotorantrieb x630/P630 24-48VDC ohne Autoreset, abschließbar
793.00 CHF / Stück* -
HXW043HMotorantrieb für Baugröße x630/P630 24-48VDC ohne Autoreset
741.00 CHF / Stück* -
HXW042HKMotorantrieb x630/P630 100-240VAC mit Autoreset, abschließbar
793.00 CHF / Stück* -
HXW042HMotorantrieb für Baugröße x630/P630 100-240VAC mit Autoreset
741.00 CHF / Stück* -
HXW041HKMotorantrieb x630/P630 100-120VDC mit Autoreset, abschließbar
793.00 CHF / Stück* -
HXW041HMotorantrieb für Baugröße x630/P630 100-120VDC mit Autoreset
741.00 CHF / Stück* -
HXW040HKMotorantrieb x630/P630 24-48VDC mit Autoreset, abschließbar
793.00 CHF / Stück* -
HXW040HMotorantrieb für Baugröße x630/P630 24-48VDC mit Autoreset
741.00 CHF / Stück*
Technische Merkmale
Elektrischer Strom
-
Nennstrom400 A
-
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 230 V AC IEC60947-285 kA
-
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 240 V AC IEC60947-285 kA
-
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 400 V AC IEC60947-250 kA
-
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 415 V AC IEC60947-250 kA
-
Abschaltvermögen auf 1Pol bei AC 230 V IEC60947-210 kA
-
Abschaltvermögen auf 1Pol bei AC 400 V IEC60947-210 kA
-
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 690 V AC IEC60947-212 kA
-
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 220 V AC nach IEC60947-285 kA
-
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 230 V AC nach IEC60947-285 kA
-
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 240 V AC nach IEC60947-285 kA
-
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 380 V AC nach IEC60947-250 kA
-
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 400 V AC nach IEC60947-250 kA
-
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 415 V AC nach IEC60947-250 kA
-
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 690 V AC nach IEC60947-212 kA
-
Nennstrom bei 10°C nach IEC60947400 A
-
Nennstrom bei 15°C nach IEC60947400 A
-
Nennstrom bei 20°C nach IEC60947400 A
-
Nennstrom bei 25°C nach IEC60947400 A
-
Nennstrom bei 30°C nach IEC60947400 A
-
Nennstrom bei 35°C nach IEC60947400 A
-
Nennstrom bei 40°C nach IEC60947400 A
-
Nennstrom bei 45°C nach IEC60947400 A
-
Nennstrom bei 50°C nach IEC60947400 A
-
Nennstrom bei 55°C nach IEC60947400 A
-
Nennstrom bei 60°C nach IEC60947400 A
-
Nennstrom bei 70°C nach IEC60947400 A
-
Nennstrom bei 65°C nach IEC60947400 A
Architektur
-
Polanzahl4
-
Steuer-/BedienelementKnebel
-
GerätebauformFesteinbau
-
Position NeutralleiterLinks
Auslösung
-
Ansprechzeit beim Öffnen10 ms
Einstellungen
-
Stromwert Ir1 Einstellschieber160 A, 180 A, 200 A, 225 A, 250 A, 300 A, 350 A, 370 A, 400 A
-
Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers218,4 - 4000,0 A
Frequenz
-
Frequenz50 - 60 Hz
Installation, Montage
-
Nominales Drehmoment18 - 18 Nm
-
Einbau-/AnschlussortVorne
Spannung
-
Stossspannungsfestigkeit8000 V
-
Isolationsspannung Ui800 V
-
Bemessungsbetriebsspannung Ue220 - 690 V
Funktionen
-
AuslöserLSIG
Leistung
-
Gesamtverlustleistung unter Nennstrom57,8 W
-
Verlustleistung pro Pol19,3 W
Ausstattung
-
Anzahl der Hilfskontakte als Wechsler0
-
Anzahl der Hilfskontakte als Schliesser0
-
Anzahl der Hilfskontakte als Öffner0
Sicherheit
-
Schutzart IPIP4X
Einsatzbedingungen
-
Betriebstemperatur-25 - 70 °C
-
Grad der Verunreinigung nach IEC60664 / IEC60947-23
Anschluss
-
Anschluss-/SteckertypAnschluss mit Kabelschuh
Kabel
-
Werkstoff KabelKupfer
Abmessungen
-
Höhe260 mm
-
Tiefe150 mm
Bedienelemente und Anzeigen
-
Motorantrieb integriertNein
Kompatibilität
-
Geeignet für DIN SchieneNein
-
Geeignet für FI-BlockJa
-
Geeignet für VerteilereinbauJa
Spannungsversorgung
-
EinspeisestelleBidirektional
Elektrischer Schutz
-
Überlastschutz langzeitverzögert (ltd): Ansprechwert zeit (tr)0.5 s, 1.5 s, 2.5 s, 5 s, 7.5 s, 9 s, 10 s, 12 s, 14 s, 16 s
-
Kurzschlussschutz kurzzeitverzögert (std): Ansprechwert (Isd)1.5, 2, 3, 4, 5, 6, 7, 8, 10
-
Kurzschlussschutz kurzzeitverzögert (std): Verzögerungszeit (tsd)50 ms, 100 ms, 200 ms, 300 ms, 400 ms
-
Kurzschlussschutz (li): momentaner Einstellkoeffizient3, 4, 5, 6, 7, 8, 10, 11, 12
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild HMW401LR
-

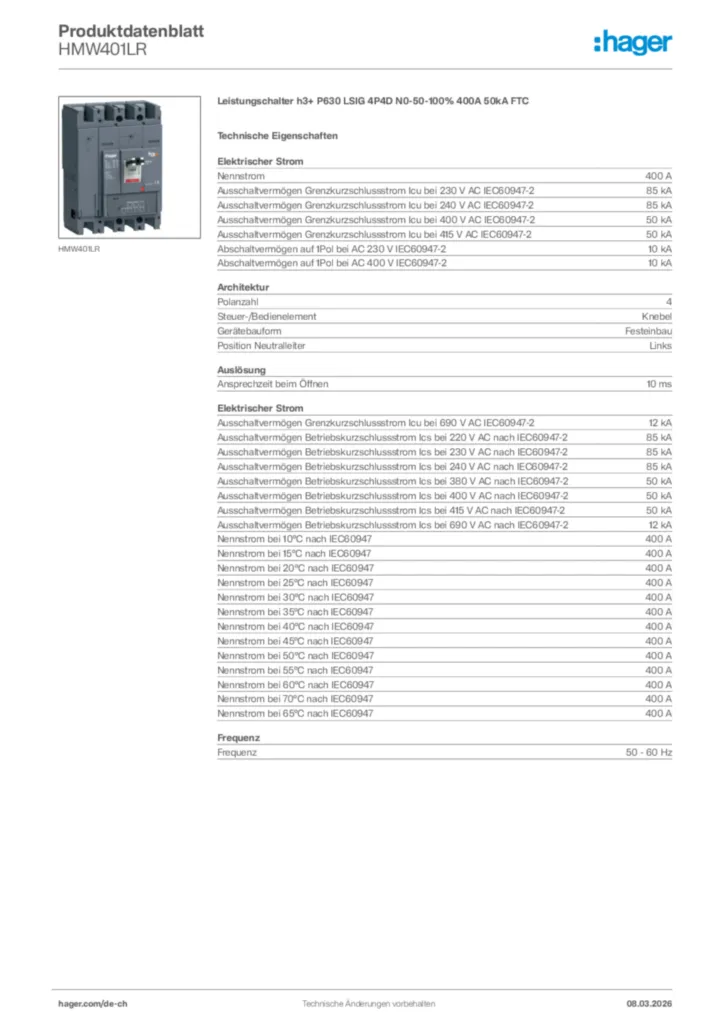

Product datasheet
Hager Produktdatenblatt HMW401LR
Leistungschalter h3+ P630 LSIG 4P4D N0-50-100% 400A 50kA FTC
PDF -
Bedienungsanleitung
Bedienungsanleitung International 2025-01-21
PDF10,29 MB -
Betriebsanleitung
Betriebsanleitung fr-FR 2018-09-07
PDF7,32 MB
Betriebsanleitung it-IT 2020-01-01
PDF3,58 MB
Kommunikationshandbuch für h3+ Leistungsschalter bis 250 A (DE, 2019-01)
Betriebsanleitung de-DE 2019-01-31
PDF5,94 MB
Operating manual International 2020-09-21
Betriebsanleitung International 2020-09-21
PDF13,53 MB -
Montageanleitung
Montageanleitung für HEWxx, HMWxx, HNWxx, HPWxx - Leistungschalter h3+ P630 LSIG (Stand: 12.2018)
Montageanleitung International 2019-01-25
PDF1,33 MB -
STEP Dateien
CAD file for MCCB 630A 4P
STEP Dateien International 2023-11-24
STP1023,49 kB -
Handbuch
Handbook it-IT 2017-09-21
Handbuch it-IT 2023-03-23
PDF38,90 MB
Technical catalogue
h3+ Moulded Case Circuit breakers up to 630A
PDF48,86 MB
Technischer Katalog für h3+ Leistungsschalter bis 250 A (DE, 2019-11)
Leistungsschalter bis 630A h3+
PDF50,83 MB
Technischer Katalog für h3+ Leistungsschalter bis 630 A (FR, 2021-08)
Handbuch fr-CH 2020-09-23
PDF39,71 MB
Technischer Katalog für h3+ Leistungsschalter bis 630A (DE, 2020-01)
Handbuch de-DE 2020-01-29
PDF42,20 MB -
Konformitätserklärung
Declaration
Konformitätserklärung International 2022-03-04
PDF355,64 kB
Declaration
Konformitätserklärung International 2022-03-04
PDF332,59 kB
EU Declaration of Conformity
PDF588,41 kB
Mehr Downloads
Entdecken Sie weitere Produkte in diesem Sortiment
-
5
-
1
HMW631NRLeistungsschalter h3+ P630 Energy 4P4D N0-50-100% 630A 50kA FTCPreis*3’235.00 CHF/ Stück * -
2
HMW630NRLeistungsschalter h3+ P630 Energy 3P3D 630A 50kA FTCPreis*2’759.00 CHF/ Stück * -
3
HMW401NRLeistungsschalter h3+ P630 Energy 4P4D N0-50-100% 400A 50kA FTCPreis*2’662.00 CHF/ Stück * -
4
HMW400NRLeistungsschalter h3+ P630 Energy 3P3D 400A 50kA FTCPreis*2’261.00 CHF/ Stück * -
5
HMW251NRLeistungsschalter h3+ P630 Energy 4P4D N0-50-100% 250A 50kA FTCPreis*2’447.00 CHF/ Stück *
