Leistungsschalter h3+ P160 TM ADJ 4P4D N0-100% 160A 50kA CTC HMS161DC
EAN-Nr.
3250613177553
VPE
1 Stück
Rabattgruppe
32
Preis*
750.00 CHF
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Arbeitsstromauslöser 5 Produkte verfügbar -
Unterspannungsauslöser 8 Produkte verfügbar -
Hilfsschalterblock 4 Produkte verfügbar -
Verriegelungsfunktionen 5 Produkte verfügbar -
Handgriff für Schaltgeräte 1 Produkte verfügbar -
Mehr sehen 25 weitere Produkte verfügbar
Vervollständigen Sie Ihr System
-
HXA001H
Arbeitsstromauslöser für 24V DC (x160-P160-x250-P250-x630-P630)
90.50 CHF / Stück* -
HXA002HArbeitsstromauslöser für 48V DC (x160-P160-x250-P250-x630-P630)
90.50 CHF / Stück* -
HXA003HArbeitsstromauslöser für 100-120VAC (x160-P160-x250-P250-x630-P630)
90.50 CHF / Stück* -
HXA004HArbeitsstromauslöser für 200-240VAC (x160-P160-x250-P250-x630-P630)
90.50 CHF / Stück* -
HXA005HArbeitsstromauslöser für 380-450VAC (x160-P160-x250-P250-x630-P630)
90.50 CHF / Stück*
-
HXA011H
Unterspannungsauslöser für 24V DC (x160-P160-x250-P250-x630-P630)
109.50 CHF / Stück* -
HXA013HUnterspannungsauslöser für 100-120V AC (x160-P160-x250-P250-x630-P630)
109.50 CHF / Stück* -
HXA014HUnterspannungsauslöser für 200-240V AC (x160-P160-x250-P250-x630-P630)
109.50 CHF / Stück* -
HXA015HUnterspannungsauslöser für 380-450V AC (x160-P160-x250-P250-x630-P630)
109.50 CHF / Stück* -
HXA051HUnterspannungausloser mit Zeitverzögerung 24V DC (x160-P160-P250-P630)
339.00 CHF / Stück* -
HXA053HUnterspannungausloser mit Zeitverzögerung 110-120V AC (x160-P160-P250-P630)
339.00 CHF / Stück* -
HXA054HUnterspannungausloser mit Zeitverzögerung 220-240V AC (x160-P160-P250-P630)
339.00 CHF / Stück* -
HXA055HUnterspannungausloser mit Zeitverzögerung 380-450V AC (x160-P160-P250-P630)
339.00 CHF / Stück*
-
HXA021H
Hilfsschalter für Baugröße Wechslerkontakt 250V AC (x/P160-x/P250-x/P630)
32.30 CHF / Stück* -
HXA024HSignalkontakt für Baugröße Wechslerkontakt 250V AC (x/P160-x/P250-x/P630)
32.30 CHF / Stück* -
HXA026HSignalkontakt für Baugröße x160-P160-x250-P250-x630-P630 Wechslerkontakt 125V AC
45.25 CHF / Stück* -
HYC250HPM Hilfsstromkreis Anschluss für h250-h1000
10.90 CHF / Stück*
-
HXA039H
Knebel-Verriegelungsstück für Baugröße(x160-P160-x250-P250-x630)
13.15 CHF / Stück* -
HXB070HBowdenzug 1 m zur mechansiche Verriegelung von Leistungsschaltern
50.90 CHF / Stück* -
HXB071HBowdenzug 1,5 m zur mechansiche Verriegelung von Leistungsschaltern
71.50 CHF / Stück* -
HXS066Hmechanisches Verriegelungset für 3P und 4P P160 (Bowdenzug)
55.80 CHF / Stück* -
HXS166HVerriegelungsset mechanisch für Schalterabstand 25 mm 4-polig P160
42.35 CHF / Stück*
-
HXS030H
Drehantrieb direkt am Schalter P160
58.10 CHF / Stück*
-
HXS031HDrehantrieb zum Türeinbau, Achslänge 200 mm P160
109.00 CHF / Stück*
-
HXS032HDrehantrieb mit Sicherheitsverriegelung für Türanbau P160
74.90 CHF / Stück*
-
HYA035HAnschluss kit 3P/4P
39.90 CHF / Stück* -
HYC352HPM Hilfsstromkreis Anschluss h250-h1000 (2 Kabel)
19.40 CHF / Stück* -
HYC353HPM Hilfsstromkreis Anschluss h250-h1000 (3 Kabel)
20.55 CHF / Stück*
-
HYS002HAnschlussklemmen P160 Einbau Cu/Al 4P 1x 10-95mm²
47.30 CHF / Stück* -
HYS006HAnschlussklemmen P160 Anbau Cu/Al 4P 1x35-120mm²
55.80 CHF / Stück* -
HYS013HAnschlussverlängerung P160 4P
31.50 CHF / Stück* -
HYS015HAnschlussverlängerung gespreizt P160 4P
37.45 CHF / Stück* -
HYS132HRückanschluss P160 4P (63-160A)
36.35 CHF / Stück* -
HYS328HAnschlusswinkel für Plug-in Sockel P160 1P
30.30 CHF / Stück*
-
HYS019HPhasentrennwände P160 3/4P
4.85 CHF / Stück*
-
HYS033HHutschienenadapter P160
47.30 CHF / Stück*
-
HYS201HPlug-in Sockel P160 4P
104.50 CHF / Stück* -
HYS301HPlug-in Aufsatz und Kontaktiereinheit P160 4P (63-160A)
82.30 CHF / Stück*
-
HYS256HSicherheitsabschaltung für Plug-in Sockel
26.65 CHF / Stück* -
HYS257HSicherheitsauslöser für Leistungsschalter H3+ P160 für UnimesH Combiway
35.85 CHF / Stück*
-
R-AH160-4weber.multiline Adapter für H3+ 160A 4P
147.00 CHF / Stück*
-
HYS022HKlemmenabdeckung für Anschlussverlängerung P160 4P
18.25 CHF / Stück* -
HYS024HKlemmenabdeckung für Anschlussverlängerung gespreizt P160 4P
21.80 CHF / Stück* -
HYS026HKlemmenabdeckung Rückanschluss und Plug-in P160 4P
13.25 CHF / Stück* -
HYS051HKlemmenabdeckung rückseitig für Anschlussverlängerung P160 4P
12.15 CHF / Stück* -
HYS053HKlemmenabdeckung rückseitig für Anschlussverlängerung gespreizt P160 4P
13.25 CHF / Stück* -
HYS061HKlemmenabdeckung Unimes für P160 4P
22.75 CHF / Stück* -
HYS322HKlemmenabdeckung für Plug-in Sockel P160 4P
13.25 CHF / Stück*

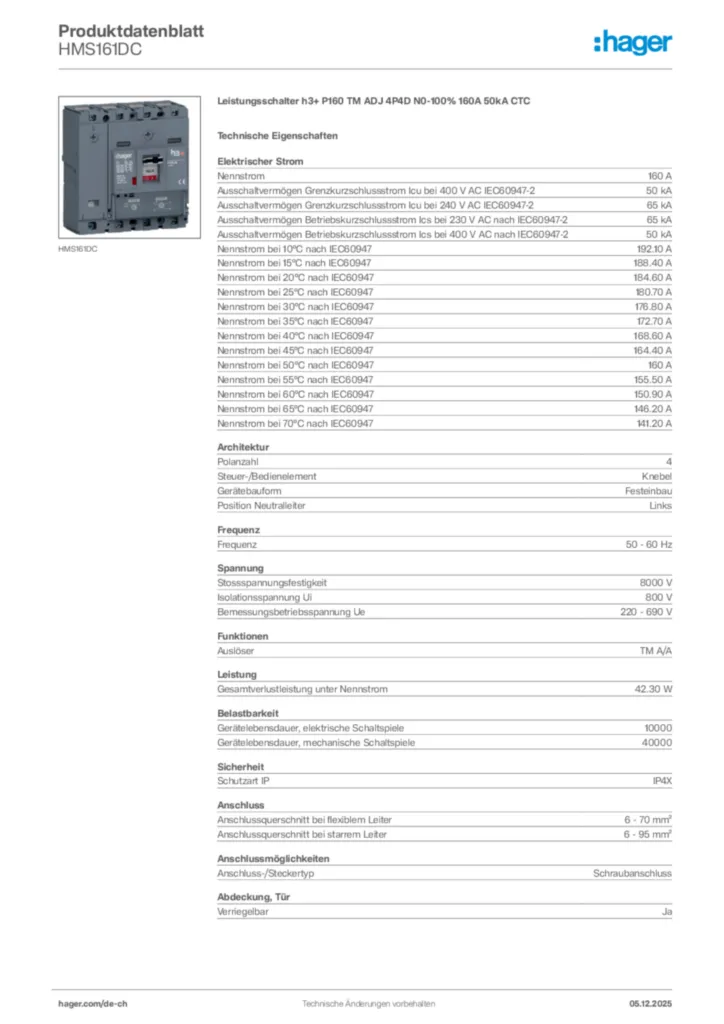

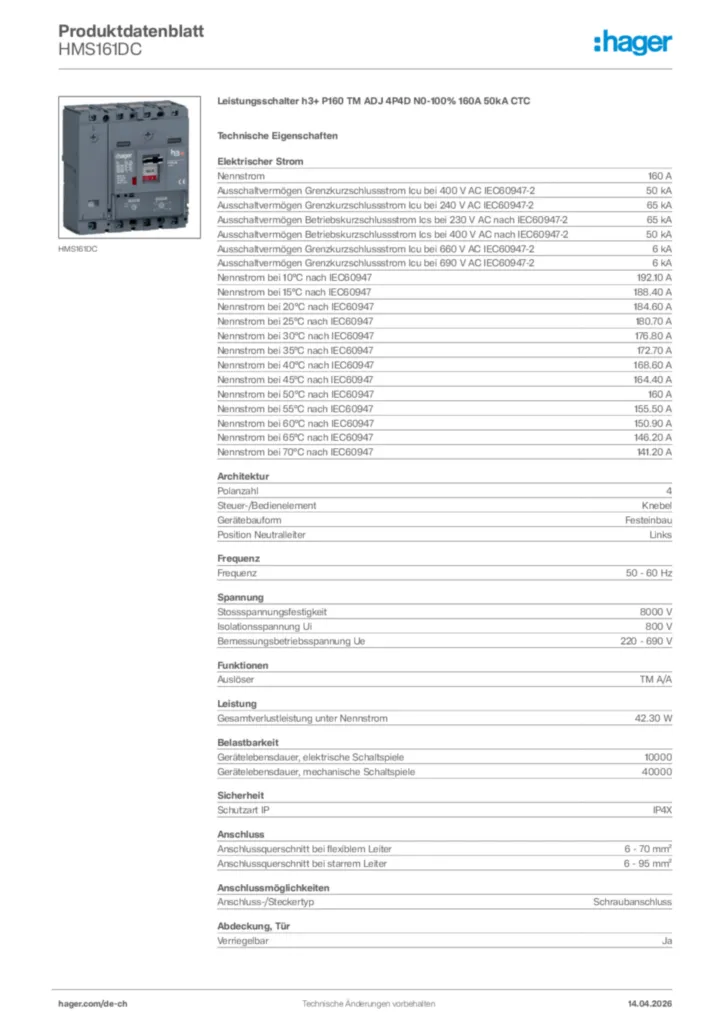

Technische Merkmale
Elektrischer Strom
-
Nennstrom160 A
-
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 400 V AC IEC60947-250 kA
-
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 240 V AC IEC60947-265 kA
-
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 230 V AC nach IEC60947-265 kA
-
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 400 V AC nach IEC60947-250 kA
-
Nennstrom bei 10°C nach IEC60947192,10 A
-
Nennstrom bei 15°C nach IEC60947188,40 A
-
Nennstrom bei 20°C nach IEC60947184,60 A
-
Nennstrom bei 25°C nach IEC60947180,70 A
-
Nennstrom bei 30°C nach IEC60947176,80 A
-
Nennstrom bei 35°C nach IEC60947172,70 A
-
Nennstrom bei 40°C nach IEC60947168,60 A
-
Nennstrom bei 45°C nach IEC60947164,40 A
-
Nennstrom bei 50°C nach IEC60947160 A
-
Nennstrom bei 55°C nach IEC60947155,50 A
-
Nennstrom bei 60°C nach IEC60947150,90 A
-
Nennstrom bei 65°C nach IEC60947146,20 A
-
Nennstrom bei 70°C nach IEC60947141,20 A
Architektur
-
Polanzahl4
-
Steuer-/BedienelementKnebel
-
GerätebauformFesteinbau
-
Position NeutralleiterLinks
Frequenz
-
Frequenz50 - 60 Hz
Spannung
-
Stossspannungsfestigkeit8000 V
-
Isolationsspannung Ui800 V
-
Bemessungsbetriebsspannung Ue220 - 690 V
Funktionen
-
AuslöserTM A/A
Leistung
-
Gesamtverlustleistung unter Nennstrom42,30 W
Belastbarkeit
-
Gerätelebensdauer, elektrische Schaltspiele10000
-
Gerätelebensdauer, mechanische Schaltspiele40000
Sicherheit
-
Schutzart IPIP4X
Anschluss
-
Anschlussquerschnitt bei flexiblem Leiter6 - 70 mm²
-
Anschlussquerschnitt bei starrem Leiter6 - 95 mm²
Anschlussmöglichkeiten
-
Anschluss-/SteckertypSchraubanschluss
Abdeckung, Tür
-
VerriegelbarJa
Einstellungen
-
Einstllbereich thermischer Auslöser xIn0.63, 0.8, 1
Kabel
-
Werkstoff KabelKupfer
Kompatibilität
-
Geeignet für FI-BlockNein
-
Geeignet für DIN SchieneNein
-
Geeignet für VerteilereinbauJa
Abmessungen
-
Höhe130 mm
-
Breite120 mm
-
Tiefe97 mm
Installation, Montage
-
Einbau-/AnschlussortVorne
-
Nominales Drehmoment6 - 6 Nm
-
Nominales Drehmoment Untere Klemme6 - 6 Nm
-
Nominales Drehmoment Obere Klemme6 - 6 Nm
Elektrischer Schutz
-
Kurzschlussschutz (li): momentaner Einstellkoeffizient6, 7, 8, 9, 10
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild HMS161DC
-
Bedienungsanleitung
Manual for moulded case circuit breaker h3+ P160 (Date: 2023-03)
Bedienungsanleitung International 2023-03-08
PDF7,44 MB
Montageanleitung für Leistungsschalter h3+ P160 (Stand: 2020-03)
Bedienungsanleitung International 2016-03-09
PDF4,40 MB -
Technischer Anhang (Einzelprodukt)
Verlustleistungsdatenblatt
Technischer Anhang (Einzelprodukt) de-DE 2021-10-20
PDF847,80 kB -
STEP Dateien
CAD file for MCCB 160A 4P
STEP Dateien International 2023-09-04
STP1014,02 kB -
Handbuch
Handbook International 26-08-2024
Handbuch International 2019-10-09
PDF48,75 MB
Handbook it-IT 2017-09-21
Handbuch it-IT 2023-03-23
PDF38,90 MB
Technischer Katalog für h3+ Leistungsschalter bis 250 A (DE, 2019-11)
Leistungsschalter bis 630A h3+
PDF50,83 MB
Technischer Katalog für h3+ Leistungsschalter bis 630 A (FR, 2021-08)
Handbuch fr-CH 2020-09-23
PDF39,71 MB
Technischer Katalog für h3+ Leistungsschalter bis 630A (DE, 2020-01)
Handbuch de-DE 2020-01-29
PDF42,20 MB -
Konformitätserklärung
Declaration
Konformitätserklärung International 2022-02-01
PDF300,00 kB
Mehr Downloads
-
Für die Zusendung des REACH-Zertifikats
senden Sie bitte unter Angaben der Bestellnummer ein Mail an: environmentaldata.europe@hagergroup.com
