Leistungschalter h3+ P160 LSI 4P4D N0-50-100% 160A 25kA CTC HHS161JC
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Technische Merkmale
-
Neutralleiterpositionlinks
-
Anzahl der abgesicherten Pole4
-
Polanzahl4 P
-
BauformKomplettgerät im Gehäuse
-
Komplettgerät mit SchutzeinheitJa
-
WendeschalterNein
-
Ausführung als HauptschalterJa
-
Ausführung als NOT-AUS-EinrichtungNein
-
Ausführung als SicherheitsschalterNein
-
Ausführung als Wartungs-/ReparaturschalterJa
-
AuslöserfunktionLSI
-
Integrierter ErdschlussschutzNein
-
Mitschaltender NeutralleiterJa
-
Motorantrieb integriertNein
-
Bemessungsbetriebsspannung Ue220 / 690 V
-
VersorgungsspannungsartAC
-
Frequenz50/60 Hz
-
Isolationsspannung800 V
-
Stoßspannungsfestigkeit8 kV
-
Mit UnterspannungsauslöserNein
-
Nennstrom160 A
-
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 690V AC IEC 60947-26 kA
-
Kurzzeitstromfestigkeit Ausschaltvermögen Icw t=0.4s bei 220-240V AC IEC 60947-21.6 kA
-
Kurzzeitstromfestigkeit Ausschaltvermögen Icw t=0.4s bei 380-415V AC IEC 60947-21.6 kA
-
Kurzzeitstromfestigkeit Ausschaltvermögen Icw t=0.4s bei 660-690V AC IEC 60947-21.6 kA
-
Nennstrom bei 10°C nach IEC 60947160 A
-
Nennstrom bei 15°C nach IEC 60947160 A
-
Nennstrom bei 20°C nach IEC 60947160 A
-
Nennstrom bei 25°C nach IEC 60947160 A
-
Nennstrom bei 30°C nach IEC 60947160 A
-
Nennstrom bei 35°C nach IEC 60947160 A
-
Nennstrom bei 40°C nach IEC 60947160 A
-
Nennstrom bei 45°C nach IEC 60947160 A
-
Nennstrom bei 50°C nach IEC 60947160 A
-
Nennstrom bei 55°C nach IEC 60947160 A
-
Nennstrom bei 60°C nach IEC 60947159 A
-
Nennstrom bei 65°C nach IEC 60947145 A
-
Nennstrom bei 70°C nach IEC 60947135 A
-
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 660V AC nach IEC 60947-26 kA
-
Abschaltvermögen auf 1 Pol bei It 230 V (EN 60947-2)2.5 kA
-
Abschaltvermögen auf 1 Pol bei It 400 V (EN 60947-2)2.5 kA
-
Abschaltvermögen auf 1 Pol bei It 415 V (EN 60947-2)2.5 kA
-
Ausschaltvermögen Grenzkurzschlussstrom Icu AC IEC 60947-235 kA
-
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 240V AC IEC 60947-235 kA
-
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 400V AC IEC 60947-225 kA
-
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 415V AC IEC 60947-225 kA
-
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 110-138V AC nach IEC 60947-235 kA
-
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 220V AC nach IEC 60947-235 kA
-
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 380V AC nach IEC 60947-225 kA
-
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 660V AC nach IEC 60947-26 kA
-
Tiefe installiertes Produkt97 mm
-
Höhe installiertes Produkt130 mm
-
Breite installiertes Produkt120 mm
-
Frequenz50 bis 60 Hz
-
Gesamtverlustleistung unter Nennstrom27 W
-
Verlustleistung pro Pol9 W
-
Gerätelebensdauer, elektrische Schaltspiele10000
-
Gerätelebensdauer mechanische Schaltspiele40000
-
VerriegelbarJa
-
Drehmoment6Nm
-
Hutschienenmontage mit optionalem AdapterJa
-
Geeignet für Frontbefestigung ZentralNein
-
Geeignet für Frontbefestigung 4-LochNein
-
Geeignet für BodenbefestigungJa
-
Anschlussquerschnitt bei starrem Leiter6 - 95mm²
-
Kurzschlußschutz (Ii): Arteinstellbar
-
Material des KabelsCu
-
Anzahl der Hilfskontakte als Öffner0
-
Anzahl der Hilfskontakte als Schließer0
-
Anzahl der Hilfskontakte als Wechsler0
-
Motorantrieb optionalNein
-
Zusatzeinrichtungen möglichJa
-
GebrauchskategorieA
-
Vibrations- und SchockfestigkeitIEC 68068-2-52 Test FC
-
StandardtextIEC 60947-2
-
Europäische Direktive WEEEbetroffen
-
Grad der Verunreinigung nach IEC 60664 / IEC 60947-23
-
Höhe über N.N.2000 m
-
Eichungstemperatur50 °C
Downloads
-

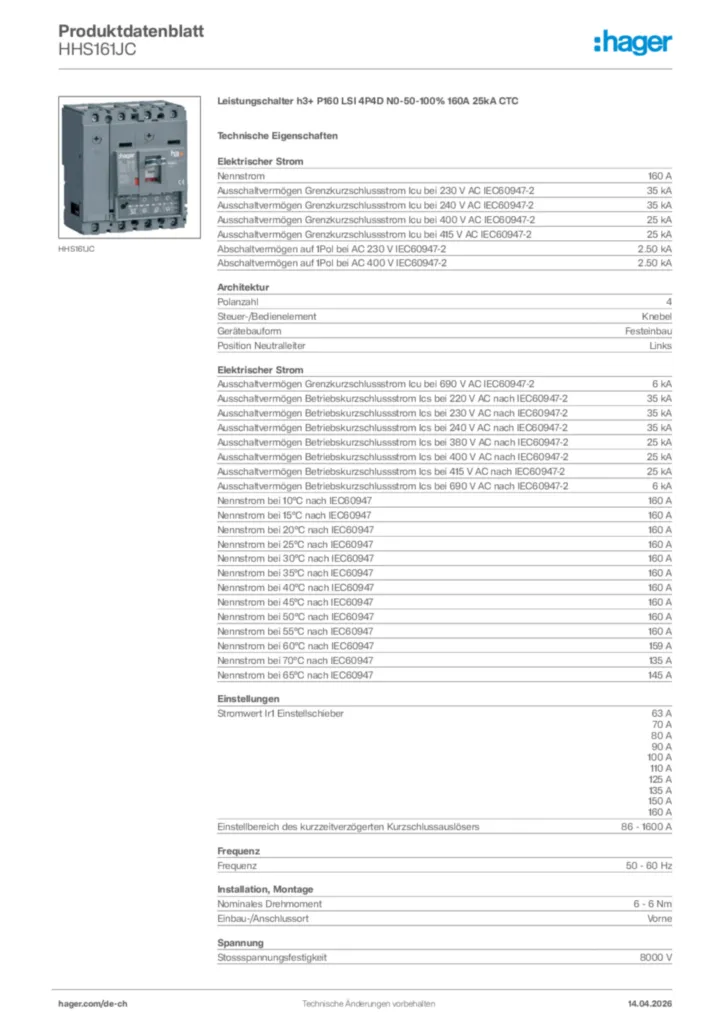

Produktbild
