Schalter mit Sicherung 3polig 250 A / T1 HFD325
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Technische Merkmale
-
SteuerungsartTürkupplungsdrehantrieb
-
Polanzahl3 P
-
Polart3 P
-
Bemessungsbetriebsspannung Ue380 / 415 V
-
Nennstrom250 A
-
Isolationsspannung750 V
-
Kurzschlussstrom mit gI-gG Sicherung100 kA
-
Nennstrom für Sicherungseinsätze50 / 63 / 80 / 100 / 125 / 160 / 200 / 224 / 250 A
-
SicherungscharakteristikgI ; gG
-
SicherungsgrößeNH1
-
Tiefe installiertes Produkt146 mm
-
Höhe installiertes Produkt195 mm
-
Breite installiertes Produkt234 mm
-
Gesamtverlustleistung unter Nennstrom123.3 W
-
Verlustleistung pro Pol41.1 W
-
Schaltleistung bei 400 V in AC1164 kW
-
VerriegelbarJa
-
Farbe des HebelsGrau
-
Geeignet für SammelschienenaufbauNein
-
Geeignet für Frontbefestigung ZentralNein
-
Geeignet für Frontbefestigung 4-LochNein
-
Geeignet für BodenbefestigungJa
-
AnschlussartSchraubtechnik
-
Länge der für die Erwärmungsprüfung verwendeten Leiter (m) gemäß Produktnorm2 m
-
Leiterquerschnitt für die Erwärmungsprüfung (mm²) nach Produktnorm150 mm²
-
Anzahl der Hilfskontakte als Öffner0
-
Anzahl der Hilfskontakte als Schließer0
-
Anzahl der Hilfskontakte als Wechsler0
-
Zusatzeinrichtungen möglichJa
-
StandardtextIEC 60947-3
-
Europäische Direktive RoHsfreiwillige übereinstimmung
-
Europäische Direktive WEEEbetroffen
-
SchutzartIP00
-
Umgebungslufttemperatur während der Erwärmungsprüfung nach Produktnorm24 °C
-
Max. zulässige Temperatur an zugänglichen Teilen (zum Berühren vorgesehen)80 °C
-
Max. zulässige Temperatur an zugänglichen Teilen (manuelle Bedienelemente)65 °C
-
Max. zulässige Temperatur an Zugangsteilen (bei Normalbetrieb nicht berührt)90 °C
-
Max. zulässige Temperatur an den Klemmen110 °C
-
Temp.-Anstiegsbegrenzungen für Zugangsteile (Umschalten) nach Produktnorm25 K
-
Temp.-Anstiegsbegrenzungen für Zugangsteile (nicht berührt) nach Produktnorm50 K
-
Temp.-Anstiegsbegrenzungen für Zugangsteile (berührt) nach Produktnorm40 K
-
Temperaturanstiegsgrenzen für Klemmen nach Produktnorm70 K
-
Temperaturanstieg an Zugangsteilen bei In gemessen (manuelle Bedienelemente)25 K
-
Temperaturanstieg gemessen an Zugangsteilen bei In (nicht im Normalbetrieb)50 K
-
Temperaturanstieg gemessen an Zugangsteilen bei In (zum Berühren vorgesehen)40 K
-
Temperaturanstieg gemessen an den Klemmen bei In70 K
Downloads
-

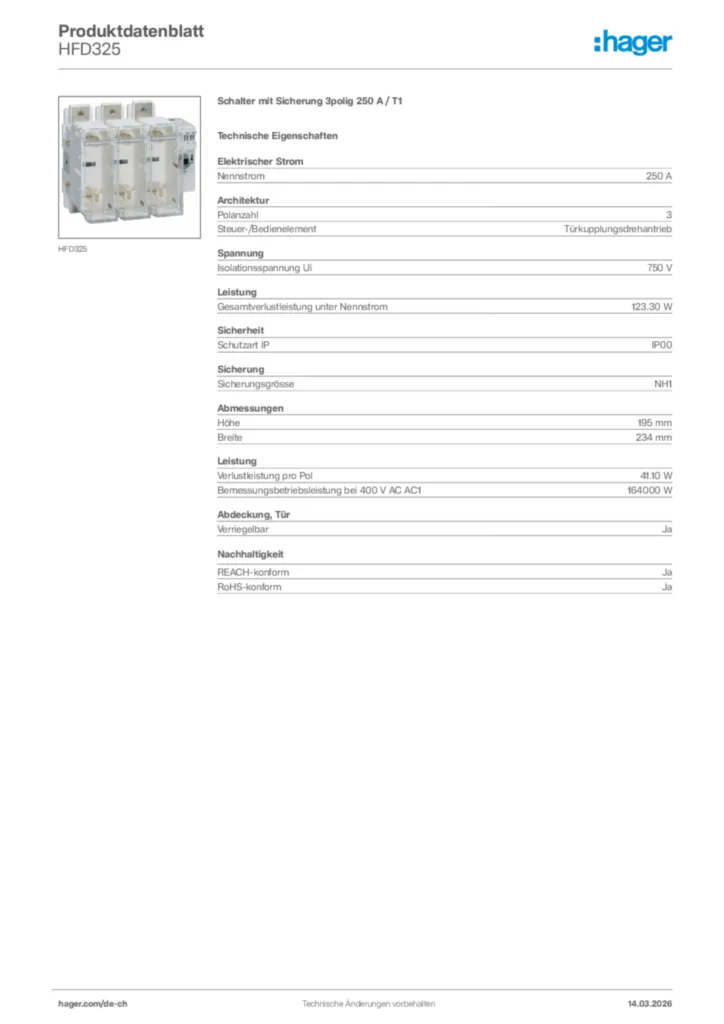

Produktbild
Nutzung des Bildes nur in Übereinstimmung mit unseren Nutzungsbedingungen (PDF, 95 Ko).
Produktbild HFD325
-
Endverbraucher Kurzanleitung
Kurzanleitung für Endkunde für HFD325
Fuse combinaison switch 20 - 800 A
PDF2 MB -
Katalog
Katalog 3 - Energieverteilung I
Katalog 3 - Energieverteilung I - Schutz, Steuern, Melden, Messen
PDF104 MB -
Konformitätserklärung
EU-Konformitätserklärung für HFD325
Declaration
PDF941 KB -
RoHS Report
Schadstoff-Richtlinien für HFD325
RoHS-declaration 2023-10-20 (english)
PDF33 KBSchadstoff-Richtlinien für HFD325
REACH-declaration 2023-10-20 (english)
PDF32 KB
-
Für die Zusendung des REACH-Zertifikats
senden Sie bitte unter Angaben der Bestellnummer ein Mail an: environmentaldata.europe@hagergroup.com
