Leistungsschalter h3+ P630 TM 4x320A 70kA HEW321DR
EAN-Nr.
3250613243937
VPE
1 Stück
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Bestellhinweis: Das Produkt ist leider nicht mehr lieferbar. Um eine Alternative zu finden, wenden Sie sich bitte an unseren Kundendienst.
Vervollständigen Sie Ihr System
Optionales Zubehör
-
AOB MCCB Typ A 4 Produkte verfügbar -
Klemmenabdeckung 6 Produkte verfügbar -
Hilfs-Verriegelungskabel 2 Produkte verfügbar -
Unterspannungsauslöser 8 Produkte verfügbar -
Arbeitsstromauslöser 5 Produkte verfügbar -
Verbindungsfunktionen 4 Produkte verfügbar
Optionales Zubehör
-
HBW630H
FI-Block P630 4P 630A Idn adj
1’136.00 CHF / Stück* -
HBW400HFI-Block P630 4P 400A Idn adj
1’041.00 CHF / Stück* -
HBW400LFI-Block Alarm P630 4P 400A Idn adj
1’022.00 CHF / Stück* -
HBW630LFI-Block Alarm P630 4P 630A Idn adj
1’115.00 CHF / Stück*
-
HYW053H
Klemmenabdeckung rückseitig für Anschlussverlängerung gespreizt P630 4P
24.20 CHF / Stück* -
HYW051HKlemmenabdeckung rückseitig für Anschlussverlängerung P630 4P
21.80 CHF / Stück* -
HYW026HKlemmenabdeckung Rückanschluss und Plug-in x630/P630 4P
20.55 CHF / Stück* -
HYW024HKlemmenabdeckung für Anschlussverlängerung gespreizt x630/P630 4P
41.15 CHF / Stück* -
HYW022HKlemmenabdeckung für Anschlussverlängerung x630/P630 4P
36.35 CHF / Stück* -
HYD322HKlemmenabdeckung für Baugröße h630 4polig lang
47.30 CHF / Stück*
-
HXD068H
Elektr.Verriegkabl. h400-h/P630-h1000
37.45 CHF / Stück* -
HXB069HElektr.Verrieglungskabel für Leistungsschalter zwischen x/h/P250 & h/P400-630
33.85 CHF / Stück*
-
HXA051H
Unterspannungausloser mit Zeitverzögerung 24V DC (x160-P160-P250-P630)
339.00 CHF / Stück* -
HXA015HUnterspannungsauslöser für 380-450V AC (x160-P160-x250-P250-x630-P630)
109.50 CHF / Stück* -
HXA014HUnterspannungsauslöser für 200-240V AC (x160-P160-x250-P250-x630-P630)
109.50 CHF / Stück* -
HXA055HUnterspannungausloser mit Zeitverzögerung 380-450V AC (x160-P160-P250-P630)
339.00 CHF / Stück* -
HXA054HUnterspannungausloser mit Zeitverzögerung 220-240V AC (x160-P160-P250-P630)
339.00 CHF / Stück* -
HXA011HUnterspannungsauslöser für 24V DC (x160-P160-x250-P250-x630-P630)
109.50 CHF / Stück* -
HXA053HUnterspannungausloser mit Zeitverzögerung 110-120V AC (x160-P160-P250-P630)
339.00 CHF / Stück* -
HXA013HUnterspannungsauslöser für 100-120V AC (x160-P160-x250-P250-x630-P630)
109.50 CHF / Stück*
-
HXA003H
Arbeitsstromauslöser für 100-120VAC (x160-P160-x250-P250-x630-P630)
90.50 CHF / Stück* -
HXA005HArbeitsstromauslöser für 380-450VAC (x160-P160-x250-P250-x630-P630)
90.50 CHF / Stück* -
HXA002HArbeitsstromauslöser für 48V DC (x160-P160-x250-P250-x630-P630)
90.50 CHF / Stück* -
HXA001HArbeitsstromauslöser für 24V DC (x160-P160-x250-P250-x630-P630)
90.50 CHF / Stück* -
HXA004HArbeitsstromauslöser für 200-240VAC (x160-P160-x250-P250-x630-P630)
90.50 CHF / Stück*
-
HYW328H
Anschl.Winkel Plug-in Sockel x/P630 1P
39.90 CHF / Stück* -
HYW010HAnschlussverlängerung x630/P630 4Polig (400A max)
58.10 CHF / Stück* -
HYW012HAnschlussverbreiterung für Baugröße x630/P630 4Polig (400A max)
53.30 CHF / Stück* -
HYD032HRückanschluss für Baugröße x/P630 4polig 400A
61.90 CHF / Stück*
-
HXW032HDrehantrieb mit Sicherheitsverriegelung für Türanbau x630/P630
134.50 CHF / Stück*
-
HXW912HAchse 14x14mm 200mm (10x10mm)
19.40 CHF / Stück* -
HXW913HAchse 14x14mm 320mm (10x10mm)
31.50 CHF / Stück* -
HXW915HAchse 14x14mm 500mm (10x10mm)
48.45 CHF / Stück*
-
HYW256HSicherheitsauslöser (x630/P630)
18.25 CHF / Stück* -
HXS920HAchsenführung für Drehantrieb bei Schranktürmontage P160-P250-x630-P630
26.65 CHF / Stück*
-
HXA039HKnebel-Verriegelungsstück für Baugröße(x160-P160-x250-P250-x630)
13.15 CHF / Stück* -
HXW890HAbsperreinrichtung für Einschub-Kit x630/P630
44.80 CHF / Stück* -
HXW888HSchlüsselverriegelungsset für Drehgriff x630&P630
82.30 CHF / Stück* -
HXS999HRonis Schlüssel
50.90 CHF / Stück* -
HXB070HBowdenzug 1 m zur mechansiche Verriegelung von Leistungsschaltern
50.90 CHF / Stück* -
HXW066Hmech. Verriegelungset für 3P und 4P x630/P630 (Bowdenzug) für alle Antriebe
55.80 CHF / Stück* -
HXB071HBowdenzug 1, 5 m zur mechansiche Verriegelung von Leistungsschaltern
71.50 CHF / Stück*
-
HXA026HSignalkontakt für Baugröße x160-P160-x250-P250-x630-P630 Wechslerkontakt 125V AC
45.25 CHF / Stück* -
HXA021HHilfsschalter für Baugröße Wechslerkontakt 250V AC (x/P160-x/P250-x/P630)
32.30 CHF / Stück* -
HXA024HSignalkontakt für Baugröße Wechslerkontakt 250V AC (x/P160-x/P250-x/P630)
32.30 CHF / Stück*
-
HYW019HPhasentrennwände x630/P630 3/4P
9.65 CHF / Stück*
-
HYW333HTräger und Kontaktierheineit für Einschubtechnik x630/P630 4P
529.00 CHF / Stück* -
HYW331HDraw-out Sockel x630/P630 4P
689.00 CHF / Stück* -
HYW301HPlug-in Aufsatz und Kontaktiereinheit x630/P630 4P
159.00 CHF / Stück* -
HYW201HPlug-in Sockel x630/P630 4P
374.00 CHF / Stück*
-
HXW031HGrauer Drehgriff x/P630, an der Tür
195.50 CHF / Stück* -
HXW030HDrehgriff x/P630, direkt
134.50 CHF / Stück*
-
HXW901HGriffgröße 2 IP55 (Griff sq : 10x10mm)
134.50 CHF / Stück*
-
HZC019Externer Verriegelungssatz für Ronis EL11AP (125-1600A)
72.70 CHF / Stück*
-
HXW046HKMotorantrieb x630/P630 100-120VDC ohne Autoreset, abschließbar
793.00 CHF / Stück* -
HXW046HMotorantrieb für Baugröße x630/P630 100-120VDC ohne Autoreset
741.00 CHF / Stück* -
HXW044HKMotorantrieb x630/P630 100-240VAC ohne Autoreset, abschließbar
895.00 CHF / Stück* -
HXW044HMotorantrieb für Baugröße x630/P630 100-240VAC ohne Autoreset
741.00 CHF / Stück* -
HXW043HKMotorantrieb x630/P630 24-48VDC ohne Autoreset, abschließbar
793.00 CHF / Stück* -
HXW043HMotorantrieb für Baugröße x630/P630 24-48VDC ohne Autoreset
741.00 CHF / Stück* -
HXW042HKMotorantrieb x630/P630 100-240VAC mit Autoreset, abschließbar
793.00 CHF / Stück* -
HXW042HMotorantrieb für Baugröße x630/P630 100-240VAC mit Autoreset
741.00 CHF / Stück* -
HXW041HKMotorantrieb x630/P630 100-120VDC mit Autoreset, abschließbar
793.00 CHF / Stück* -
HXW041HMotorantrieb für Baugröße x630/P630 100-120VDC mit Autoreset
741.00 CHF / Stück* -
HXW040HKMotorantrieb x630/P630 24-48VDC mit Autoreset, abschließbar
793.00 CHF / Stück* -
HXW040HMotorantrieb für Baugröße x630/P630 24-48VDC mit Autoreset
741.00 CHF / Stück*
Technische Merkmale
Elektrischer Strom
-
Nennstrom320 A
-
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 400 V AC IEC60947-270 kA
-
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 240 V AC IEC60947-2100 kA
-
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 230 V AC nach IEC60947-2100 kA
-
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 400 V AC nach IEC60947-270 kA
-
Nennstrom bei 10°C nach IEC60947380,70 A
-
Nennstrom bei 15°C nach IEC60947373,60 A
-
Nennstrom bei 20°C nach IEC60947366,50 A
-
Nennstrom bei 25°C nach IEC60947359,10 A
-
Nennstrom bei 30°C nach IEC60947351,70 A
-
Nennstrom bei 35°C nach IEC60947344 A
-
Nennstrom bei 40°C nach IEC60947336,20 A
-
Nennstrom bei 45°C nach IEC60947328,20 A
-
Nennstrom bei 50°C nach IEC60947320 A
-
Nennstrom bei 55°C nach IEC60947311,60 A
-
Nennstrom bei 60°C nach IEC60947302,90 A
-
Nennstrom bei 65°C nach IEC60947294 A
-
Nennstrom bei 70°C nach IEC60947284,80 A
Architektur
-
Polanzahl4
-
Steuer-/BedienelementKnebel
-
GerätebauformFesteinbau
-
Position NeutralleiterLinks
Auslösung
-
Ansprechzeit beim Öffnen10 ms
Frequenz
-
Frequenz50 - 60 Hz
Spannung
-
Stossspannungsfestigkeit8000 V
-
Isolationsspannung Ui800 V
-
Bemessungsbetriebsspannung Ue220 - 690 V
Funktionen
-
AuslöserTM A/A
Leistung
-
Gesamtverlustleistung unter Nennstrom75 W
Sicherheit
-
Schutzart IPIP4X
Einstellungen
-
Einstllbereich thermischer Auslöser xIn0.63, 0.8, 1
Kabel
-
Werkstoff KabelKupfer
Kompatibilität
-
Geeignet für FI-BlockJa
-
Geeignet für DIN SchieneNein
-
Geeignet für VerteilereinbauJa
Abmessungen
-
Höhe260 mm
-
Breite185 mm
-
Tiefe150 mm
-
Untere Schiene: Breite, Höhe, Durchmesser Schraube (max.)10 mm, 12 mm, 32 mm
-
Obere Schiene: Breite, Höhe, Durchmesser Schraube (max.)10 mm, 12 mm, 32 mm
Installation, Montage
-
Einbau-/AnschlussortVorne
-
Nominales Drehmoment18 - 18 Nm
-
Nominales Drehmoment Untere Klemme18 - 18 Nm
-
Nominales Drehmoment Obere Klemme18 - 18 Nm
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild HEW321DR
-
Product datasheet

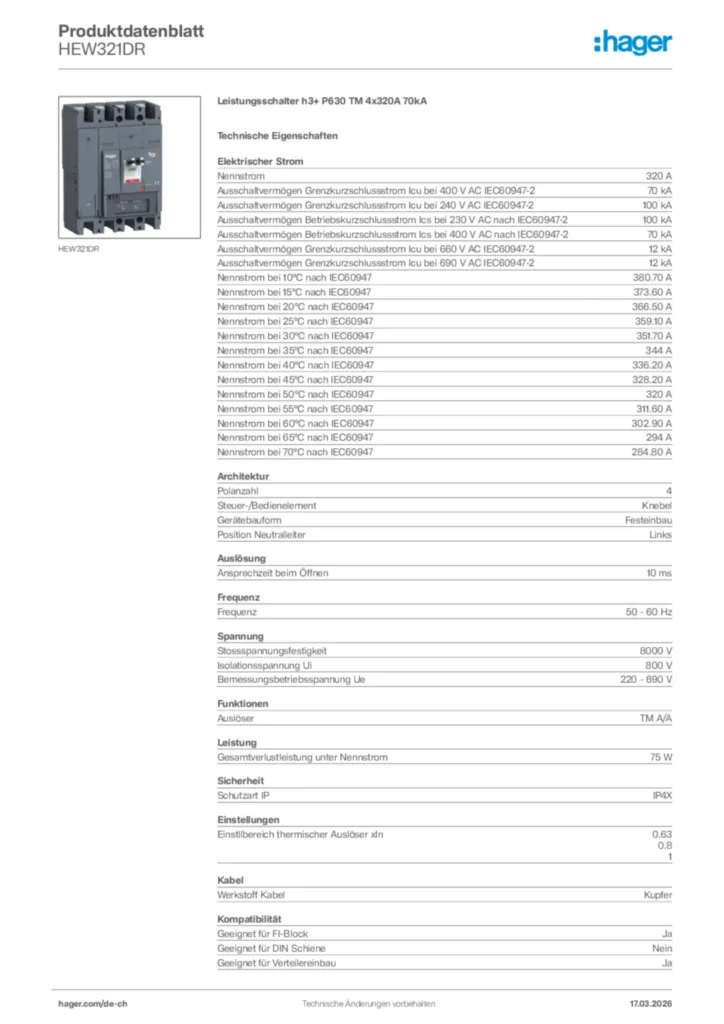

Hager Produktdatenblatt HEW321DR
Leistungsschalter h3+ P630 TM 4x320A 70kA
PDF -
Bedienungsanleitung
Bedienungsanleitung International 2025-01-21
PDF10,29 MB -
Handbuch
Technical catalogue
h3+ Moulded Case Circuit breakers up to 630A
PDF48,86 MB
Technischer Katalog für h3+ Leistungsschalter bis 250 A (DE, 2019-11)
Leistungsschalter bis 630A h3+
PDF50,83 MB -
Konformitätserklärung
Declaration
Konformitätserklärung International 2022-03-04
PDF355,64 kB
Declaration
Konformitätserklärung International 2022-03-04
PDF332,59 kB
EU Declaration of Conformity
PDF588,41 kB
