Leistungsschalter h3+ P160 LSnI 4P4D N0-50-100% 100A 70kA CTC HES101GC
EAN-Nr.
3250613145637
VPE
1 Stück
Rabattgruppe
32
Preis*
881.00 CHF
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Unterspannungsauslöser 8 Produkte verfügbar -
Adapter für Zusatzkabel 3 Produkte verfügbar -
Verbindungsfunktionen 6 Produkte verfügbar -
Hilfsschalterblock 4 Produkte verfügbar -
Arbeitsstromauslöser 5 Produkte verfügbar -
Verriegelungsfunktionen 5 Produkte verfügbar
Optionales Zubehör
-
HXA051H
Unterspannungausloser mit Zeitverzögerung 24V DC (x160-P160-P250-P630)
339.00 CHF / Stück* -
HXA015HUnterspannungsauslöser für 380-450V AC (x160-P160-x250-P250-x630-P630)
109.50 CHF / Stück* -
HXA014HUnterspannungsauslöser für 200-240V AC (x160-P160-x250-P250-x630-P630)
109.50 CHF / Stück* -
HXA055HUnterspannungausloser mit Zeitverzögerung 380-450V AC (x160-P160-P250-P630)
339.00 CHF / Stück* -
HXA054HUnterspannungausloser mit Zeitverzögerung 220-240V AC (x160-P160-P250-P630)
339.00 CHF / Stück* -
HXA011HUnterspannungsauslöser für 24V DC (x160-P160-x250-P250-x630-P630)
109.50 CHF / Stück* -
HXA053HUnterspannungausloser mit Zeitverzögerung 110-120V AC (x160-P160-P250-P630)
339.00 CHF / Stück* -
HXA013HUnterspannungsauslöser für 100-120V AC (x160-P160-x250-P250-x630-P630)
109.50 CHF / Stück*
-
HYA035H
Anschluss kit 3P/4P
39.90 CHF / Stück* -
HYC352HPM Hilfsstromkreis Anschluss h250-h1000 (2 Kabel)
19.40 CHF / Stück* -
HYC353HPM Hilfsstromkreis Anschluss h250-h1000 (3 Kabel)
20.55 CHF / Stück*
-
HYS328H
Anschlusswinkel für Plug-in Sockel P160 1P
30.30 CHF / Stück* -
HYS015HAnschlussverlängerung gespreizt P160 4P
37.45 CHF / Stück* -
HYS013HAnschlussverlängerung P160 4P
31.50 CHF / Stück* -
HYS006HAnschlussklemmen P160 Anbau Cu/Al 4P 1x35-120mm²
55.80 CHF / Stück* -
HYS002HAnschlussklemmen P160 Einbau Cu/Al 4P 1x 10-95mm²
47.30 CHF / Stück* -
HYS132HRückanschluss P160 4P (63-160A)
36.35 CHF / Stück*
-
HYC250H
PM Hilfsstromkreis Anschluss für h250-h1000
10.90 CHF / Stück* -
HXA026HSignalkontakt für Baugröße x160-P160-x250-P250-x630-P630 Wechslerkontakt 125V AC
45.25 CHF / Stück* -
HXA021HHilfsschalter für Baugröße Wechslerkontakt 250V AC (x/P160-x/P250-x/P630)
32.30 CHF / Stück* -
HXA024HSignalkontakt für Baugröße Wechslerkontakt 250V AC (x/P160-x/P250-x/P630)
32.30 CHF / Stück*
-
HXA003H
Arbeitsstromauslöser für 100-120VAC (x160-P160-x250-P250-x630-P630)
90.50 CHF / Stück* -
HXA005HArbeitsstromauslöser für 380-450VAC (x160-P160-x250-P250-x630-P630)
90.50 CHF / Stück* -
HXA002HArbeitsstromauslöser für 48V DC (x160-P160-x250-P250-x630-P630)
90.50 CHF / Stück* -
HXA001HArbeitsstromauslöser für 24V DC (x160-P160-x250-P250-x630-P630)
90.50 CHF / Stück* -
HXA004HArbeitsstromauslöser für 200-240VAC (x160-P160-x250-P250-x630-P630)
90.50 CHF / Stück*
-
HXA039H
Knebel-Verriegelungsstück für Baugröße(x160-P160-x250-P250-x630)
13.15 CHF / Stück* -
HXB070HBowdenzug 1 m zur mechansiche Verriegelung von Leistungsschaltern
50.90 CHF / Stück* -
HXB071HBowdenzug 1, 5 m zur mechansiche Verriegelung von Leistungsschaltern
71.50 CHF / Stück* -
HXS066Hmechanisches Verriegelungset für 3P und 4P P160 (Bowdenzug)
55.80 CHF / Stück* -
HXS166HVerriegelungsset mechanisch für Schalterabstand 25 mm 4-polig P160
42.35 CHF / Stück*
-
HYS053HKlemmenabdeckung rückseitig für Anschlussverlängerung gespreizt P160 4P
13.25 CHF / Stück* -
HYS051HKlemmenabdeckung rückseitig für Anschlussverlängerung P160 4P
12.15 CHF / Stück* -
HYS026HKlemmenabdeckung Rückanschluss und Plug-in P160 4P
13.25 CHF / Stück* -
HYS024HKlemmenabdeckung für Anschlussverlängerung gespreizt P160 4P
21.80 CHF / Stück* -
HYS022HKlemmenabdeckung für Anschlussverlängerung P160 4P
18.25 CHF / Stück* -
HYS322HKlemmenabdeckung für Plug-in Sockel P160 4P
13.25 CHF / Stück* -
HYS061HKlemmenabdeckung Unimes für P160 4P
22.75 CHF / Stück*
-
HYS256HSicherheitsabschaltung für Plug-in Sockel
26.65 CHF / Stück* -
HYS257HSicherheitsauslöser für Leistungsschalter H3+ P160 für UnimesH Combiway
35.85 CHF / Stück*
-
HYS033HHutschienenadapter P160
47.30 CHF / Stück*
-
HYS301HPlug-in Aufsatz und Kontaktiereinheit P160 4P (63-160A)
82.30 CHF / Stück* -
HYS201HPlug-in Sockel P160 4P
104.50 CHF / Stück*
-
HTC130HAdapterkabel für OAC- und PTA-Kontaktstecker 1, 20 m h3+
39.90 CHF / Stück* -
HTL010Hh3 + MIP zu USB Kabeladapter
343.00 CHF / Stück*
-
HYS019HPhasentrennwände P160 3/4P
4.85 CHF / Stück*
-
HXS031HDrehantrieb zum Türeinbau, Achslänge 200 mm P160
109.00 CHF / Stück*
-
HXS030HDrehantrieb direkt am Schalter P160
58.10 CHF / Stück*
-
HXS032HDrehantrieb mit Sicherheitsverriegelung für Türanbau P160
74.90 CHF / Stück*
-
R-AH160-4weber.multiline Adapter für H3+ 160A 4P
147.00 CHF / Stück*
Technische Merkmale
Elektrischer Strom
-
Nennstrom100 A
-
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 230 V AC IEC60947-285 kA
-
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 240 V AC IEC60947-285 kA
-
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 400 V AC IEC60947-270 kA
-
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 415 V AC IEC60947-270 kA
-
Abschaltvermögen auf 1Pol bei AC 230 V IEC60947-22,50 kA
-
Abschaltvermögen auf 1Pol bei AC 400 V IEC60947-22,50 kA
-
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 230 V AC nach IEC60947-285 kA
-
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 400 V AC nach IEC60947-250 kA
-
Nennstrom bei 10°C nach IEC60947100 A
-
Nennstrom bei 15°C nach IEC60947100 A
-
Nennstrom bei 20°C nach IEC60947100 A
-
Nennstrom bei 25°C nach IEC60947100 A
-
Nennstrom bei 30°C nach IEC60947100 A
-
Nennstrom bei 35°C nach IEC60947100 A
-
Nennstrom bei 40°C nach IEC60947100 A
-
Nennstrom bei 45°C nach IEC60947100 A
-
Nennstrom bei 50°C nach IEC60947100 A
-
Nennstrom bei 55°C nach IEC60947100 A
-
Nennstrom bei 60°C nach IEC60947100 A
-
Nennstrom bei 65°C nach IEC60947100 A
-
Nennstrom bei 70°C nach IEC60947100 A
Architektur
-
Polanzahl4
-
Steuer-/BedienelementKnebel
-
GerätebauformFesteinbau
-
Position NeutralleiterLinks
Einstellungen
-
Stromwert Ir1 Einstellschieber40 A, 45 A, 50 A, 57 A, 63 A, 72 A, 80 A, 87 A, 93 A, 100 A
-
Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers54,6 - 1000,0 A
Frequenz
-
Frequenz50 - 60 Hz
Installation, Montage
-
Nominales Drehmoment6 - 6 Nm
-
Einbau-/AnschlussortVorne
Spannung
-
Stossspannungsfestigkeit8000 V
-
Isolationsspannung Ui800 V
-
Bemessungsbetriebsspannung Ue220 - 690 V
Funktionen
-
AuslöserLSNI
Leistung
-
Gesamtverlustleistung unter Nennstrom10,50 W
-
Verlustleistung pro Pol3,50 W
Belastbarkeit
-
Gerätelebensdauer, elektrische Schaltspiele10000
-
Gerätelebensdauer, mechanische Schaltspiele40000
Ausstattung
-
Anzahl der Hilfskontakte als Wechsler0
-
Anzahl der Hilfskontakte als Schliesser0
-
Anzahl der Hilfskontakte als Öffner0
Sicherheit
-
Schutzart IPIP4X
Einsatzbedingungen
-
Betriebstemperatur-25 - 70 °C
Anschluss
-
Anschlussquerschnitt bei flexiblem Leiter6 - 70 mm²
-
Anschlussquerschnitt bei starrem Leiter6 - 95 mm²
Abmessungen
-
Höhe130 mm
-
Breite120 mm
-
Tiefe97 mm
Kabel
-
Werkstoff KabelKupfer
Bedienelemente und Anzeigen
-
Motorantrieb integriertNein
Kompatibilität
-
Geeignet für DIN SchieneNein
-
Geeignet für FI-BlockNein
-
Geeignet für VerteilereinbauJa
Spannungsversorgung
-
EinspeisestelleBidirektional
Elektrischer Schutz
-
Überlastschutz langzeitverzögert (ltd): Ansprechwert zeit (tr)5 s
-
Kurzschlussschutz kurzzeitverzögert (std): Ansprechwert (Isd)1.5, 2, 3, 4, 5, 6, 7, 8, 10
-
Kurzschlussschutz kurzzeitverzögert (std): Verzögerungszeit (tsd)100 ms
-
Kurzschlussschutz (li): momentaner Einstellkoeffizient15
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild HES101GC
-

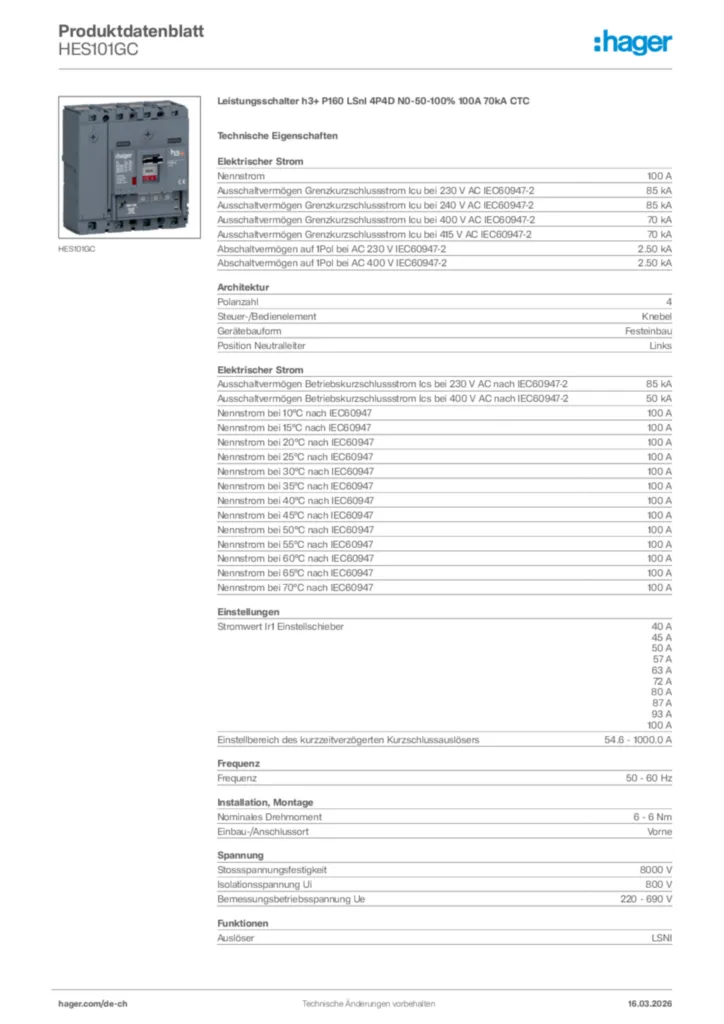

Product datasheet
