Leistungsschalter h3+ P160 Energy 3P3D 40A 70kA CTC HES040NC
EAN-Nr.
3250613141233
VPE
1 Stück
Rabattgruppe
32
1’380.00 CHF
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Adapter für Zusatzdatenkabel 10 Produkte verfügbar -
Hilfs-Netzwerkfunktionen 2 Produkte verfügbar -
Elektrisches Zubehör für Niederspannungskomponenten 1 Produkte verfügbar -
DC-Spannungsversorgung 1 Produkte verfügbar -
Arbeitsstromauslöser 5 Produkte verfügbar -
Mehr sehen 43 weitere Produkte verfügbar
Vervollständigen Sie Ihr System
-
HTC130H
Adapterkabel für OAC- und PTA-Kontaktstecker 1,20 m h3+
39.20 CHF / Stück* -
HTC140HAnschlusskabel mit CIP-Stecker für Spannungsversorgung 1,20 m h3+
57.10 CHF / Stück* -
HTC150HAnschlusskabel mit ZSI-Stecker 1,20 m h3+
33.25 CHF / Stück* -
HTC160HAnschlusskabel mit NSP-Stecker für Neutralleiterpotenzial 1,20 m für h3+ Energy
44.00 CHF / Stück* -
HTC330HVerbindungskabel mit CIP-Stecker auf CIP-Stecker 0,5 m h3+
50.00 CHF / Stück* -
HTC340HVerbindungskabel mit CIP-Stecker auf CIP-Stecker 1,5 m h3+
52.30 CHF / Stück* -
HTC350HVerbindungskabel mit CIP-Stecker auf CIP-Stecker 3 m h3+
57.10 CHF / Stück* -
HTC360HVerbindungskabel mit CIP-Stecker auf CIP-Stecker 5 m h3+
63.00 CHF / Stück* -
HTC370HVerbindungskabel mit CIP-Stecker auf CIP-Stecker 10 m h3+
83.20 CHF / Stück* -
HTL010Hh3 + MIP zu USB Kabeladapter
337.00 CHF / Stück*
-
HTC310H
Kommunikationsmodul Modbus RTU h3+ Energy
190.50 CHF / Stück* -
HTC320HKommunikationsmodul Modbus RTU mit 2 Ein- und 2 Ausgängen
394.00 CHF / Stück*
-
HTD210H
Display zum Türeinbau 96x96mm für Leistungsschalter h3+ / hw+ (Energy)
248.00 CHF / Stück*
-
HTG911H
Spannungsversorgung 24 V DC 2,5A 70°C
236.00 CHF / Stück*
-
HXA001H
Arbeitsstromauslöser für 24V DC (x160-P160-x250-P250-x630-P630)
88.90 CHF / Stück* -
HXA002HArbeitsstromauslöser für 48V DC (x160-P160-x250-P250-x630-P630)
88.90 CHF / Stück* -
HXA003HArbeitsstromauslöser für 100-120VAC (x160-P160-x250-P250-x630-P630)
88.90 CHF / Stück* -
HXA004HArbeitsstromauslöser für 200-240VAC (x160-P160-x250-P250-x630-P630)
88.90 CHF / Stück* -
HXA005HArbeitsstromauslöser für 380-450VAC (x160-P160-x250-P250-x630-P630)
88.90 CHF / Stück*
-
HXA011HUnterspannungsauslöser für 24V DC (x160-P160-x250-P250-x630-P630)
107.50 CHF / Stück* -
HXA013HUnterspannungsauslöser für 100-120V AC (x160-P160-x250-P250-x630-P630)
107.50 CHF / Stück* -
HXA014HUnterspannungsauslöser für 200-240V AC (x160-P160-x250-P250-x630-P630)
107.50 CHF / Stück* -
HXA015HUnterspannungsauslöser für 380-450V AC (x160-P160-x250-P250-x630-P630)
107.50 CHF / Stück* -
HXA051HUnterspannungausloser mit Zeitverzögerung 24V DC (x160-P160-x250-P250)
333.00 CHF / Stück* -
HXA053HUnterspannungausloser mit Zeitverzögerung x160-x250 110-120V AC
333.00 CHF / Stück* -
HXA054HUnterspannungausloser mit Zeitverzögerung x160-x250 220-240V AC
333.00 CHF / Stück* -
HXA055HUnterspannungausloser mit Zeitverzögerung x160-x250 380-450V AC
333.00 CHF / Stück*
-
HXA039HKnebel-Verriegelungsstück für Baugröße(x160-P160-x250-P250-x630)
12.90 CHF / Stück* -
HXB070HBowdenzug 1 m zur mechansiche Verriegelung von Leistungsschaltern
50.00 CHF / Stück* -
HXB071HBowdenzug 1,5 m zur mechansiche Verriegelung von Leistungsschaltern
70.20 CHF / Stück* -
HXS066Hmechanisches Verriegelungset für 3P und 4P P160 (Bowdenzug)
54.80 CHF / Stück* -
HXS165HVerriegelungsset mechanisch für Schalterabstand 25 mm 3-polig P160
41.60 CHF / Stück*
-
HXS030HDrehantrieb direkt am Schalter P160
57.10 CHF / Stück*
-
HXS031HDrehantrieb zum Türeinbau, Achslänge 200 mm P160
107.00 CHF / Stück*
-
HXS032HDrehantrieb mit Sicherheitsverriegelung für Türanbau P160
73.60 CHF / Stück*
-
HXS120HSchaltzykluszähler h3+ Energy
193.00 CHF / Stück* -
HXS121HHilfs- und Signalkontakt 230V AC, 125V DC und Schaltzykluszähler für h3+ Energy
244.00 CHF / Stück* -
HXS122HHilfs- und Signalkontakt 125V AC, 30 V DC und Schaltzykluszähler für h3+ Energy
244.00 CHF / Stück* -
HYC250HPM Hilfsstromkreis Anschluss für h250-h1000
10.70 CHF / Stück*
-
HYA035HAnschluss kit 3P/4P
39.20 CHF / Stück* -
HYC352HPM Hilfsstromkreis Anschluss h250-h1000 (2 Kabel)
19.05 CHF / Stück* -
HYC353HPM Hilfsstromkreis Anschluss h250-h1000 (3 Kabel)
20.20 CHF / Stück*
-
HYS001HAnschlussklemmen P160 Einbau Cu/Al 3P 1x 10-95mm²
35.70 CHF / Stück* -
HYS005HAnschlussklemmen P160 Anbau Cu/Al 3P 1x35-120mm²
44.00 CHF / Stück* -
HYS014HAnschlussverlängerung gespreizt P160 3P
28.50 CHF / Stück* -
HYS031HRückanschluss P160 3P (16-50A)
26.15 CHF / Stück* -
HYS328HAnschlusswinkel für Plug-in Sockel P160 1P
29.75 CHF / Stück*
-
HYS019HPhasentrennwände P160 3/4P
4.75 CHF / Stück*
-
HYS033HHutschienenadapter P160
46.45 CHF / Stück*
-
HYS200HPlug-in Sockel P160 3P
78.40 CHF / Stück* -
HYS300HPlug-in Aufsatz und Kontaktiereinheit P160 3P (63-160A)
65.40 CHF / Stück* -
HYS310HPlug-in Aufsatz und Kontaktiereinheit P160 3P (16-50A)
59.50 CHF / Stück*
-
HYS256HSicherheitsabschaltung für Plug-in Sockel
26.15 CHF / Stück* -
HYS257HSicherheitsauslöser für Leistungsschalter H3+ P160 für UnimesH Combiway
35.20 CHF / Stück*
-
R-AH160-3weber.multiline Adapter für H3+ 160A 3P
103.00 CHF / Stück*
-
HYS021HKlemmenabdeckung für Anschlussverlängerung P160 3P
17.90 CHF / Stück* -
HYS023HKlemmenabdeckung für Anschlussverlängerung gespreizt P160 3P
21.40 CHF / Stück* -
HYS025HKlemmenabdeckung Rückanschluss und Plug-in P160 3P
13.00 CHF / Stück* -
HYS050HKlemmenabdeckung rückseitig für Anschlussverlängerung P160 3P
11.95 CHF / Stück* -
HYS052HKlemmenabdeckung rückseitig für Anschlussverlängerung gespreizt P160 3P
13.00 CHF / Stück* -
HYS060HKlemmenabdeckung Unimes für P160 3P
22.35 CHF / Stück* -
HYS321HKlemmenabdeckung für Plug-in Sockel P160 3P
13.00 CHF / Stück*

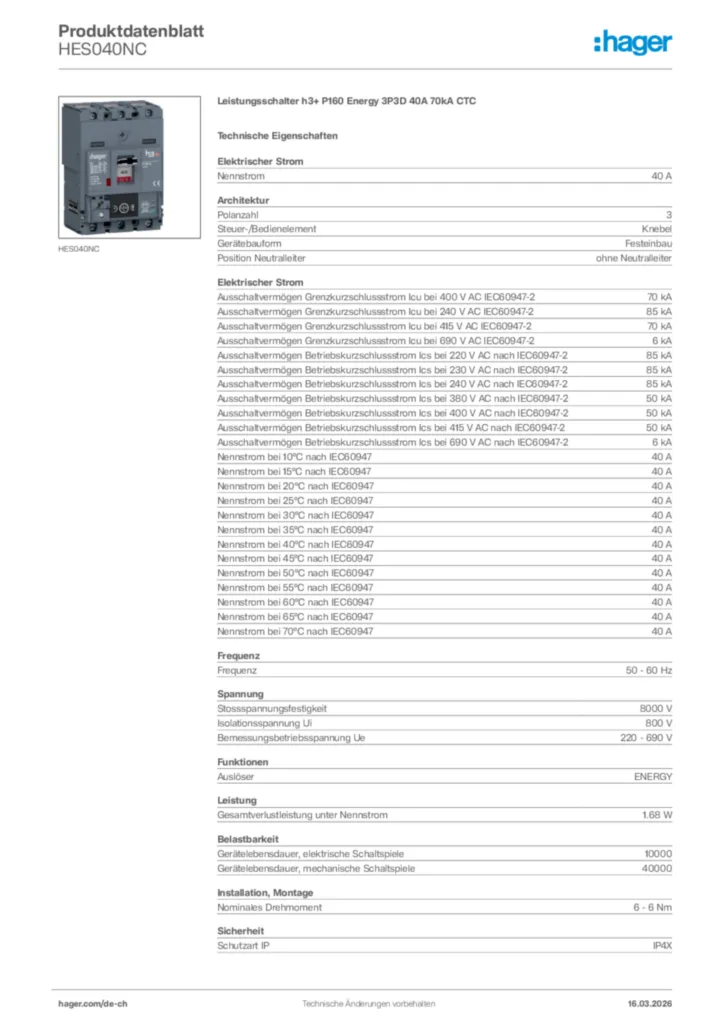

Technische Merkmale
Elektrischer Strom
-
Nennstrom40 A
-
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 400 V AC IEC60947-270 kA
-
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 240 V AC IEC60947-285 kA
-
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 415 V AC IEC60947-270 kA
-
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 690 V AC IEC60947-26 kA
-
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 220 V AC nach IEC60947-285 kA
-
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 230 V AC nach IEC60947-285 kA
-
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 240 V AC nach IEC60947-285 kA
-
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 380 V AC nach IEC60947-250 kA
-
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 400 V AC nach IEC60947-250 kA
-
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 415 V AC nach IEC60947-250 kA
-
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 690 V AC nach IEC60947-26 kA
-
Nennstrom bei 10°C nach IEC6094740 A
-
Nennstrom bei 15°C nach IEC6094740 A
-
Nennstrom bei 20°C nach IEC6094740 A
-
Nennstrom bei 25°C nach IEC6094740 A
-
Nennstrom bei 30°C nach IEC6094740 A
-
Nennstrom bei 35°C nach IEC6094740 A
-
Nennstrom bei 40°C nach IEC6094740 A
-
Nennstrom bei 45°C nach IEC6094740 A
-
Nennstrom bei 50°C nach IEC6094740 A
-
Nennstrom bei 55°C nach IEC6094740 A
-
Nennstrom bei 60°C nach IEC6094740 A
-
Nennstrom bei 65°C nach IEC6094740 A
-
Nennstrom bei 70°C nach IEC6094740 A
Architektur
-
Polanzahl3
-
Steuer-/BedienelementKnebel
-
GerätebauformFesteinbau
-
Position Neutralleiterohne Neutralleiter
Frequenz
-
Frequenz50 - 60 Hz
Spannung
-
Stossspannungsfestigkeit8000 V
-
Isolationsspannung Ui800 V
-
Bemessungsbetriebsspannung Ue220 - 690 V
Funktionen
-
AuslöserENERGY
Leistung
-
Gesamtverlustleistung unter Nennstrom1,68 W
Belastbarkeit
-
Gerätelebensdauer, elektrische Schaltspiele10000
-
Gerätelebensdauer, mechanische Schaltspiele40000
Installation, Montage
-
Nominales Drehmoment6 - 6 Nm
-
Einbau-/AnschlussortVorne
Sicherheit
-
Schutzart IPIP4X
Anschluss
-
Anschlussquerschnitt bei flexiblem Leiter6 - 70 mm²
-
Anschlussquerschnitt bei starrem Leiter6 - 95 mm²
Abdeckung, Tür
-
VerriegelbarJa
Kabel
-
Werkstoff KabelKupfer
Kompatibilität
-
Geeignet für FI-BlockNein
-
Geeignet für DIN SchieneNein
-
Geeignet für VerteilereinbauJa
Abmessungen
-
Höhe130 mm
-
Breite90 mm
-
Tiefe97 mm
Anschlussmöglichkeiten
-
Anschluss-/SteckertypSchraubanschluss
Einstellungen
-
Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers24 - 400 A
Elektrischer Schutz
-
Überlastschutz langzeitverzögert (ltd): Ansprechwert zeit (tr)0.5 s, 1.5 s, 2.5 s, 5 s, 7.5 s, 9 s, 10 s, 12 s, 14 s, 16 s
-
Kurzschlussschutz kurzzeitverzögert (std): Ansprechwert (Isd)1.5, 2, 2.5, 3, 3.5, 4, 4.5, 5, 5.5, 6, 6.5, 7, 7.5, 8, 8.5, 9, 9.5, 10
-
Kurzschlussschutz kurzzeitverzögert (std): Verzögerungszeit (tsd)50 ms, 100 ms, 200 ms, 300 ms, 400 ms
-
Kurzschlussschutz (li): momentaner Einstellkoeffizient3, 3.5, 4, 4.5, 5, 5.5, 6, 6.5, 7, 7.5, 8, 8.5, 9, 9.5, 10, 10.5, 11, 11.5, 12, 12.5, 13, 13.5, 14, 14.5, 15
