Lasttrennschalter Hager HAD410 4L 100A HAD410
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Das Produkt ist leider nicht mehr lieferbar. Um eine Alternative zu finden, wenden Sie sich bitte an unseren Kundendienst
Wählen Sie einen Grosshandel
Wählen Sie Ihren Grosshandel aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Schalterachse 3 Produkte verfügbar -
Hilfsschalterblock 2 Produkte verfügbar -
Türkupplungsgriff für Schaltgeräte 1 Produkte verfügbar -
Klemmenabdeckung 1 Produkte verfügbar
Optionales Zubehör
-
HZC111
Achsverlängerung Durchmesser 5mm Länge 150mm für Geräte 20-100A
16.05 CHF / Stück* -
HZC113Achsverlängerung Durchmesser 5mm Länge 320mm für Geräte 20-100A
21.40 CHF / Stück* -
HZC112Achsverlängerung Durchmesser 5mm Länge 200mm für Geräte 20-100A
16.05 CHF / Stück*
-
HZC312
Hilfskontakt 2 Schließer Lasttrennschalter 20-125A
40.00 CHF / Stück* -
HZC311Hilfskontakt 1 Schließer + 1 Öffner für Lasttrennschalter 20-125A
40.00 CHF / Stück*
-
HZC011
Drehantrieb für Lasttrennschalter 100-125A
36.05 CHF / Stück*
-
HZC216
Klemmenabdeckungen für Lasttrenn-/umschalter HADxxx 100-125A, 4polig
21.40 CHF / Stück*
Technische Merkmale
Elektrischer Strom
-
Nennstrom100 A
-
Strombelastbarkeit bei AC21100 A
-
Strombelastbarkeit bei AC23 in Kategorie A100 A
-
zul. Bemessungskurzzeitstromfestigkeit Icw unter 1s IEC609472,75 kA
-
Bemessungskurzzeitstromfestigkeit Icw IEC609472,75 kA
-
Bedingter Bemessungskurzschlussstrom Icc mit gl-gG Sicherung25 kA
Architektur
-
Steuer-/Bedienelementkurzer Drehgriff
-
Polanzahl4
Anschluss
-
Anschlussquerschnitt bei starrem Leiter70 mm²
Spannung
-
Isolationsspannung Ui800 V
-
Stossspannungsfestigkeit8000 V
-
Bemessungsbetriebsspannung Ue380 - 415 V
Leistung
-
Verlustleistung pro Pol4,30 W
-
Gesamtverlustleistung unter Nennstrom17,20 W
-
Bemessungsbetriebsleistung bei 400 V AC AC165000 W
-
Bemessungsbetriebsleistung bei 400 V AC AC2345000 W
Installation, Montage
-
Nominales Drehmoment4 - 4,4 Nm
Ausstattung
-
Motorantrieb optionalNein
-
Anzahl der Hilfskontakte als Wechsler0
-
Anzahl der Hilfskontakte als Schliesser0
-
Anzahl der Hilfskontakte als Öffner0
Einsatzbedingungen
-
Betriebstemperatur-20 - 70 °C
Abdeckung, Tür
-
VerriegelbarJa
Sicherheit
-
Schutzart IPIP20
Anschlussmöglichkeiten
-
Anschluss-/SteckertypSchraubanschluss
Funktionen
-
WendeschalterNein
-
Ausführung als NOT-AUS-EinrichtungNein
-
Ausführung als HauptschalterJa
-
Ausführung als Wartungs-/ReparaturschalterJa
-
Ausführung als SicherheitsschalterJa
-
Ausführung als LasttrennschalterJa
Kapazität
-
Anzahl Module5,95
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild HAD410
-
Product datasheet

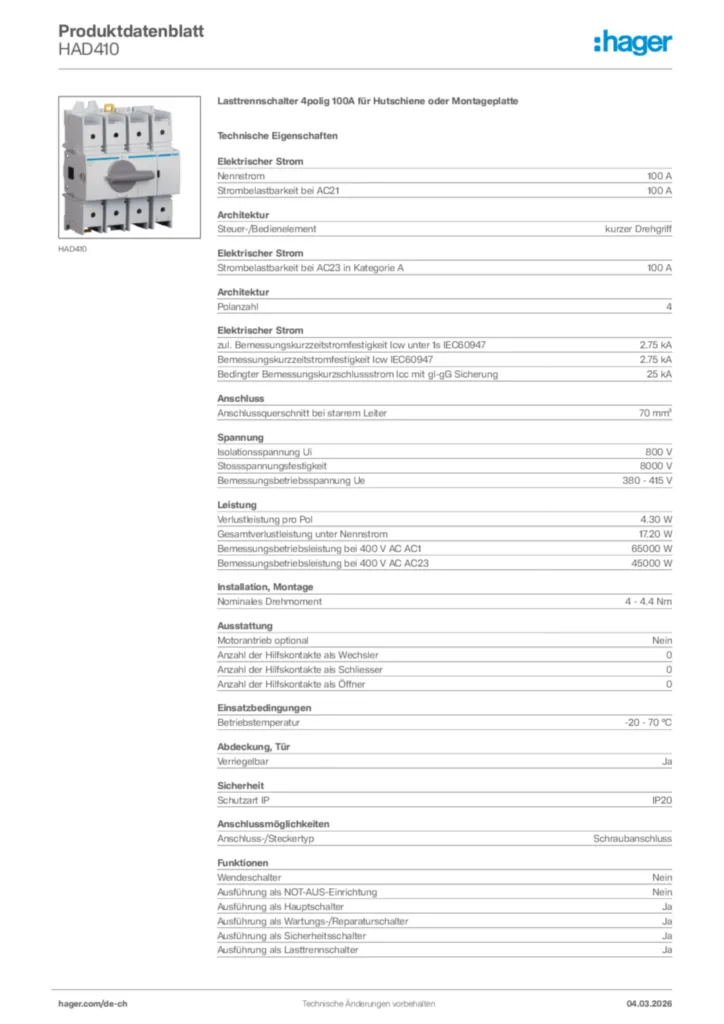

Hager Produktdatenblatt HAD410
