Lasttrennschalter 3polig 100A für Hutschiene oder Montageplatte HAD310
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Technische Merkmale
-
Polanzahl3 P
-
BauformKomplettgerät im Gehäuse
-
WendeschalterNein
-
Anzahl Module4.45
-
Motorantrieb integriertNein
-
Bemessungsbetriebsspannung Ue380 / 415 V
-
Frequenz50 Hz
-
Isolationsspannung800 V
-
Stoßspannungsfestigkeit8000 V
-
Strombelastbarkeit bei AC21 in Kategorie B100 A
-
Nennstrom100 A
-
Kurzschlussstrom mit gI-gG Sicherung25 kA
-
Zulässiger Bemessungsstrom unter 1 Sekunde2.75 kA
-
Strombelastbarkeit bei AC21 in Kategorie A100 A
-
Strombelastbarkeit bei AC23 in Kategorie A100 A
-
Gesamtverlustleistung unter Nennstrom12.9 W
-
Verlustleistung pro Pol4.3 W
-
Schaltleistung bei 400 V in AC165 kW
-
VerriegelbarJa
-
Anzahl der Hilfskontakte als Öffner0
-
Anzahl der Hilfskontakte als Schließer0
-
Anzahl der Hilfskontakte als Wechsler0
-
Verfügbare Breite für den Klemmenanschluss95 mm²
-
Motorantrieb optionalNein
-
Europäische Direktive WEEEbetroffen
-
SchutzartIP20
-
Betriebstemperatur-20…70 °C
Downloads
-

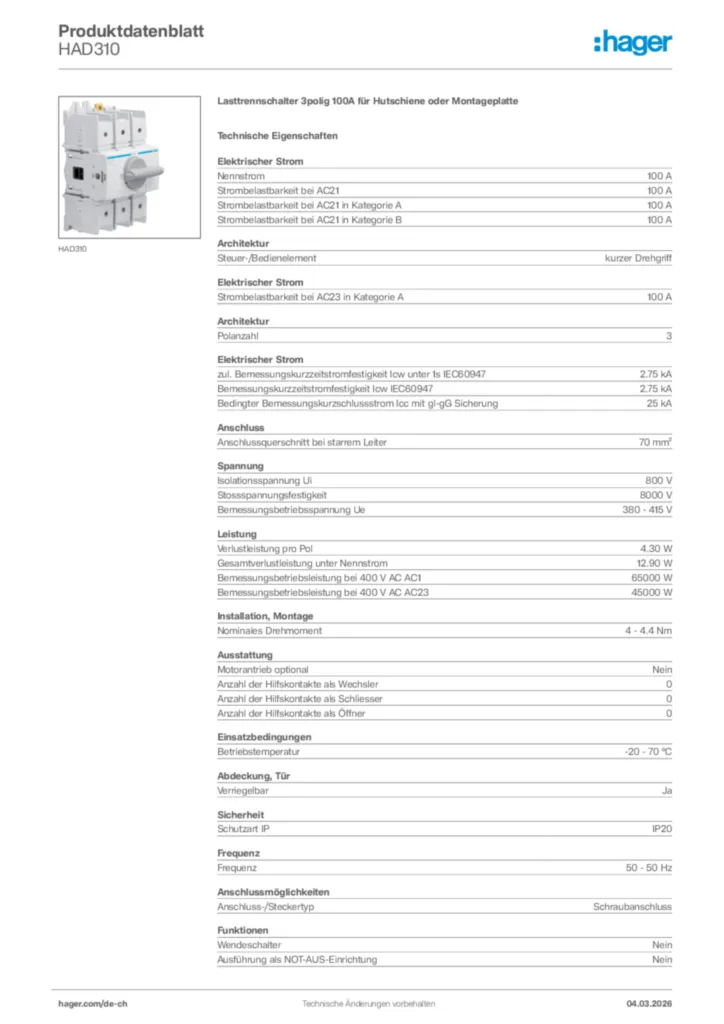

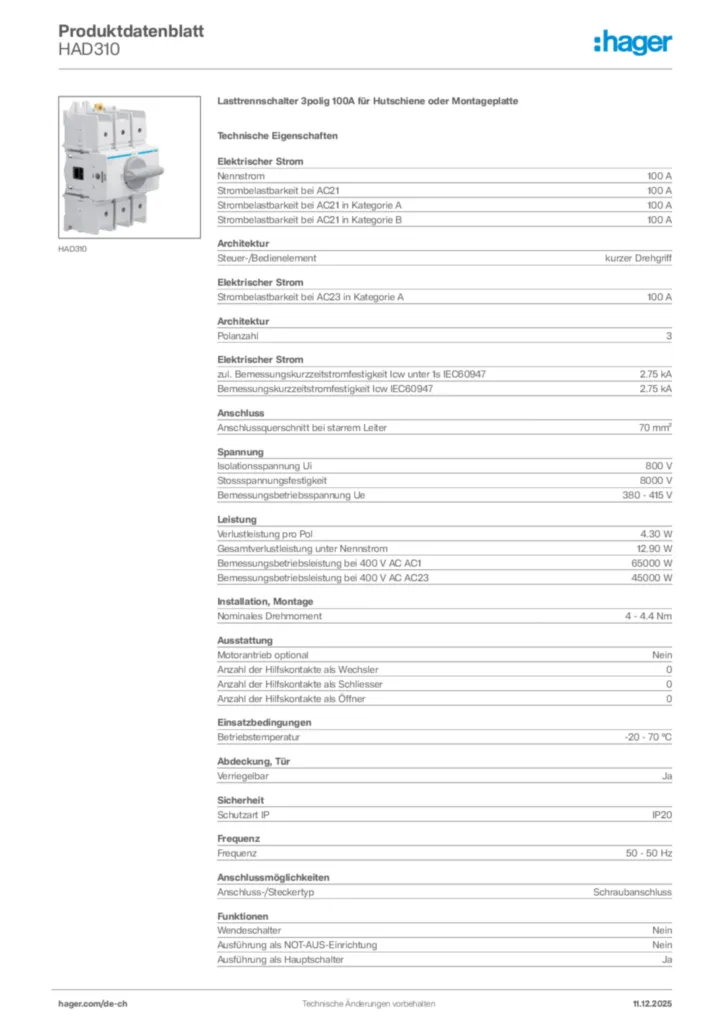

Produktbild
Nutzung des Bildes nur in Übereinstimmung mit unseren Nutzungsbedingungen (PDF, 95 Ko).
Produktbild HAD310
-
Bedienungsanleitung
Bedienungsanleitung für HAD310
PDF2 MB -
Konformitätserklärung
EU-Konformitätserklärung für HAD310
Declaration
PDF835 KBEU-Konformitätserklärung für HAD310
Declaration
PDF634 KB -
RoHS Report
Schadstoff-Richtlinien für HAD310
RoHS-declaration 2023-10-20 (english)
PDF33 KBSchadstoff-Richtlinien für HAD310
REACH-declaration 2023-10-20 (english)
PDF32 KB
-
Für die Zusendung des REACH-Zertifikats
senden Sie bitte unter Angaben der Bestellnummer ein Mail an: environmentaldata.europe@hagergroup.com
