Lasttrennschalter 3polig 40A für Hutschiene oder Montageplatte

HAB304

  • Reihen­ein­bau­ge­räte
  • Schalt- und Schutz­ge­räte

Lasttrennschalter 3polig 40A für Hutschiene oder Montageplatte HAB304

EAN-Nr.
3250613140250
E-nr.
550 400 301
VPE
1 Stück
Rabattgruppe
H2
Preis*
 76.70 CHF
/ Stück *
 76.70 CHF
/ Stück *

You have to log in with your myHager profile to see prices and to order.

Einer Liste hinzufügen
Einer Liste hinzufügen

Melden Sie sich an, um eine Produktliste zu erstellen

Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein

Ein Konto erstellen Anmelden
  • Zubehör
  • Technische Merkmale
  • Ökologischer Wert
  • Dokumentationen
  • Weitere Produkte

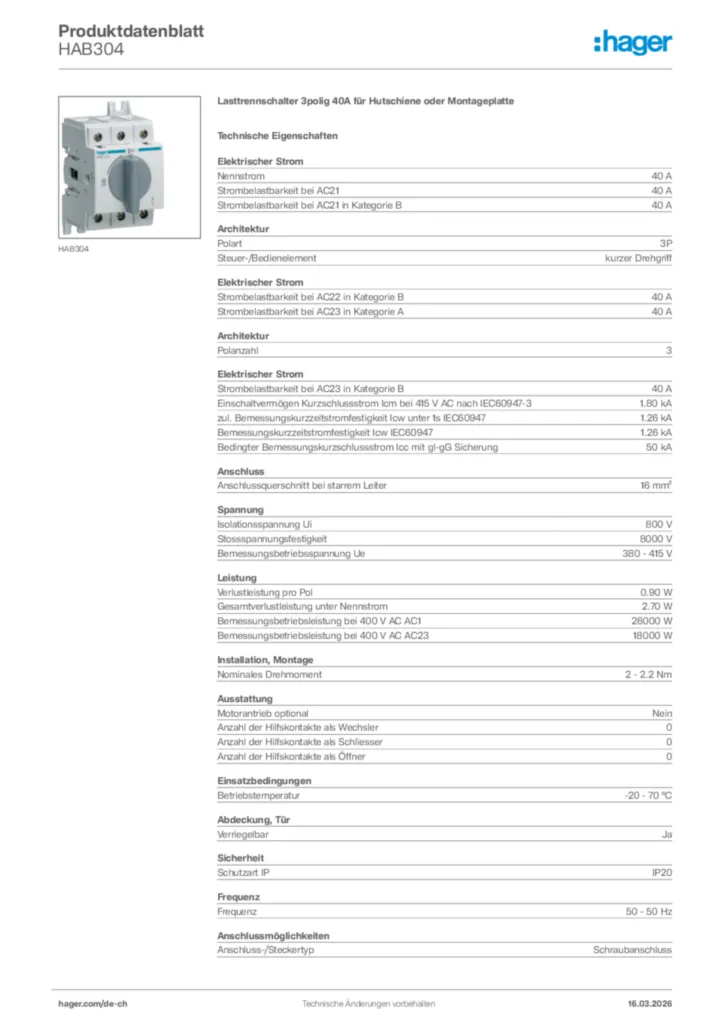

Produktdatenblatt herunterladen

Vervollständigen Sie Ihr System

Optionales Zubehör

  • Türkupp­lungs­griff für Schalt­ge­räte 1 Produkte verfügbar
  • Schal­ter­achse 3 Produkte verfügbar
  • Hilfs­schal­ter­block 2 Produkte verfügbar
  • Klem­me­n­ab­de­ckung 1 Produkte verfügbar

Vervollständigen Sie Ihr System

  • Türkupp­lungs­griff für Schalt­ge­räte
  • Schal­ter­achse
  • Hilfs­schal­ter­block
  • Klem­me­n­ab­de­ckung
  • HZC010

    Drehantrieb für Lasttrennschalter 20-100A
     32.55 CHF  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • HZC111

    Achsverlängerung Durchmesser 5mm Länge 150mm für Geräte 20-100A

     15.65 CHF  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • HZC112

    Achsverlängerung Durchmesser 5mm Länge 200mm für Geräte 20-100A
     15.65 CHF  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • HZC113

    Achsverlängerung Durchmesser 5mm Länge 320mm für Geräte 20-100A

     20.85 CHF  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • HZC311

    Hilfskontakt 1 Schließer + 1 Öffner für Lasttrennschalter 20-125A
     39.00 CHF  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • HZC312

    Hilfskontakt 2 Schließer Lasttrennschalter 20-125A
     39.00 CHF  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • HZC211

    Klemmenabdeckungen für Lasttrenn-/umschalter HABxxx HIMxx2/4, 3polig
     18.25 CHF  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen

Technische Merkmale

Elek­tri­scher Strom
  • Nenn­strom
    40 A
  • Strom­belast­bar­keit bei AC21
    40 A
  • Strom­belast­bar­keit bei AC21 in Kate­gorie B
    40 A
  • Strom­belast­bar­keit bei AC22 in Kate­gorie B
    40 A
  • Strom­belast­bar­keit bei AC23 in Kate­gorie A
    40 A
  • Strom­belast­bar­keit bei AC23 in Kate­gorie B
    40 A
  • Einschalt­ver­mögen Kurz­schluss­strom Icm bei 415 V AC nach IEC60947-3
    1,80 kA
  • zul. Bemes­sungs­kurz­zeit­strom­fes­tig­keit Icw unter 1s IEC60947
    1,26 kA
  • Bemes­sungs­kurz­zeit­strom­fes­tig­keit Icw IEC60947
    1,26 kA
Archi­tektur
  • Polart
    3P
  • Steu­er-/­Be­dienele­ment
    kurzer Dreh­griff
  • Polan­zahl
    3
Anschluss
  • Anschluss­quer­schnitt bei starrem Leiter
    16 mm²
Span­nung
  • Isola­ti­onss­pan­nung Ui
    800 V
  • Stoss­s­pan­nungs­fes­tig­keit
    8000 V
  • Bemes­sungs­be­triebss­pan­nung Ue
    380 - 415 V
Leis­tung
  • Verlust­leis­tung pro Pol
    0,90 W
  • Gesamt­ver­lust­leis­tung unter Nenn­strom
    2,70 W
  • Bemes­sungs­be­triebs­leis­tung bei 400 V AC AC1
    26000 W
  • Bemes­sungs­be­triebs­leis­tung bei 400 V AC AC23
    18000 W
Instal­la­tion, Montage
  • Nomi­nales Dreh­mo­ment
    2 - 2,2 Nm
Ausstat­tung
  • Moto­r­an­trieb opti­onal
    Nein
  • Anzahl der Hilfs­kon­takte als Wechsler
    0
  • Anzahl der Hilfs­kon­takte als Schliesser
    0
  • Anzahl der Hilfs­kon­takte als Öffner
    0
Einsatz­be­din­gungen
  • Betrieb­stem­pe­ratur
    -20 - 70 °C
Abde­ckung, Tür
  • Verrie­gelbar
    Ja
Sicher­heit
  • Schutzart IP
    IP20
Frequenz
  • Frequenz
    50 - 50 Hz
Anschluss­mög­lich­keiten
  • Anschluss-/­Ste­ckertyp
    Schrau­b­an­schluss
Funk­ti­onen
  • Wende­schalter
    Nein
  • Ausfüh­rung als NOT-AUS-Ein­rich­tung
    Nein
  • Ausfüh­rung als Haupt­schalter
    Ja
  • Ausfüh­rung als Wartungs­-/Re­pa­ra­tur­schalter
    Ja
  • Ausfüh­rung als Sicher­heits­schalter
    Ja
  • Ausfüh­rung als Last­trenn­schalter
    Ja
Kapa­zität
  • Anzahl Module
    2,57

Ökologischer Wert

Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

RoHS-konform Ja
REACH-konform Ja

Zertifizierungen und Dokumente

REACH declaration HAB304 (english)
PDF
103,10 kB
RoHS declaration HAB304 (english)
PDF
103,59 kB

Downloads

  • Produktbild

    Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

    Bild HAB304 | Hager Schweiz

    Produktbild HAB304

  • Montageanleitung

    Bild Montageanleitung International 2022-04-08 | Hager Schweiz

    Montageanleitung International 2022-04-08

    PDF
    1,72 MB

  • Technische Beilage (single-product)

    Bild Verlustleistungsdatenblatt | Hager Schweiz

    Verlustleistungsdatenblatt

    Technische Beilage (single-product) de-DE 2021-10-20

    PDF
    847,80 kB

  • Konformitätserklärung

    Bild Declaration | Hager Schweiz

    Declaration

    Konformitätserklärung International 2022-04-13

    PDF
    835,39 kB
    Bild Declaration | Hager Schweiz

    Declaration

    Konformitätserklärung International 2022-09-07

    PDF
    635,00 kB
Mehr Downloads

  • Für die Zusendung des REACH-Zertifikats

    senden Sie bitte unter Angaben der Bestellnummer ein Mail an: environmentaldata.europe@hagergroup.com
