EB-Lasttrennschalter Hager 4L 400A Frontmontiert mit Trennungsanzeige HA457
EAN-Nr.
3250613114572
E-nr.
550 405 410
VPE
1 Stück
Rabattgruppe
H2
Preis*
814.00 CHF
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Hilfsschalterblock 1 Produkte verfügbar -
Türkupplungsgriff für Schaltgeräte 1 Produkte verfügbar -
Schalterachse 2 Produkte verfügbar -
Klemmenabdeckung 2 Produkte verfügbar
Vervollständigen Sie Ihr System
-
HZ023
Hilfskontakt für Lasttrennschalter 125-3200A 2x 1Wechsler
62.60 CHF / Stück*
-
HZC002
Drehantrieb für Lastumschalter 100-400A, schwarz
80.50 CHF / Stück*
-
HZC101
Achse 200mm für Geräte 63-400A
22.40 CHF / Stück* -
HZC102Achse 320mm für Geräte 63-630A
28.75 CHF / Stück*
-
HZ044
Schutzabdeckung Anschlussfahnen oben und unten HA454-HA457 4polig
33.65 CHF / Stück* -
HZC204Klemmenabdeckungen für Lasttrennschalter 200-400A, 4polig
71.20 CHF / Stück*
Technische Merkmale
Elektrischer Strom
-
Nennstrom400 A
-
Bemessungskurzzeitstromfestigkeit Icw IEC609479 kA
-
Strombelastbarkeit bei AC21400 A
-
Strombelastbarkeit bei AC21 in Kategorie A400 A
-
Strombelastbarkeit bei AC21 in Kategorie B400 A
-
Strombelastbarkeit bei AC22 in Kategorie A400 A
-
Strombelastbarkeit bei AC22 in Kategorie B400 A
-
Strombelastbarkeit bei AC23 in Kategorie A400 A
-
Strombelastbarkeit bei AC23 in Kategorie B400 A
-
Einschaltvermögen Kurzschlussstrom Icm bei 415 V AC nach IEC60947-315,30 kA
-
zul. Bemessungskurzzeitstromfestigkeit Icw unter 1s IEC609479 kA
Architektur
-
Polanzahl4
-
Steuer-/Bedienelementlanger Drehgriff
-
GerätebauformFesteinbau
-
Polart4P
Abmessungen
-
Höhe160 mm
-
Breite130 mm
-
Tiefe230 mm
Abdeckung, Tür
-
VerriegelbarJa
Sicherheit
-
Schutzart IPIP00
Anschluss
-
Anschlussquerschnitt bei starrem Leiter240 mm²
-
Anschlussquerschnitt bei flexiblem Leiter240 mm²
Spannung
-
Isolationsspannung Ui1000 V
-
Stossspannungsfestigkeit8000 V
-
Bemessungsbetriebsspannung Ue380 - 415 V
Leistung
-
Verlustleistung pro Pol14,40 W
-
Gesamtverlustleistung unter Nennstrom57,60 W
-
Bemessungsbetriebsleistung bei 400 V AC AC1263000 W
-
Bemessungsbetriebsleistung bei 400 V AC AC23112000 W
Bedienelemente und Anzeigen
-
Motorantrieb integriertNein
Einsatzbedingungen
-
Betriebstemperatur-20 - 70 °C
Frequenz
-
Frequenz50 - 60 Hz
Funktionen
-
WendeschalterNein
-
Ausführung als NOT-AUS-EinrichtungNein
-
Ausführung als HauptschalterJa
-
Ausführung als Wartungs-/ReparaturschalterJa
-
Ausführung als SicherheitsschalterJa
-
Ausführung als LasttrennschalterJa
Ausstattung
-
Motorantrieb optionalNein
-
Anzahl der Hilfskontakte als Wechsler0
-
Anzahl der Hilfskontakte als Schliesser0
-
Anzahl der Hilfskontakte als Öffner0
Installation, Montage
-
Nominales Drehmoment20 - 22 Nm
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

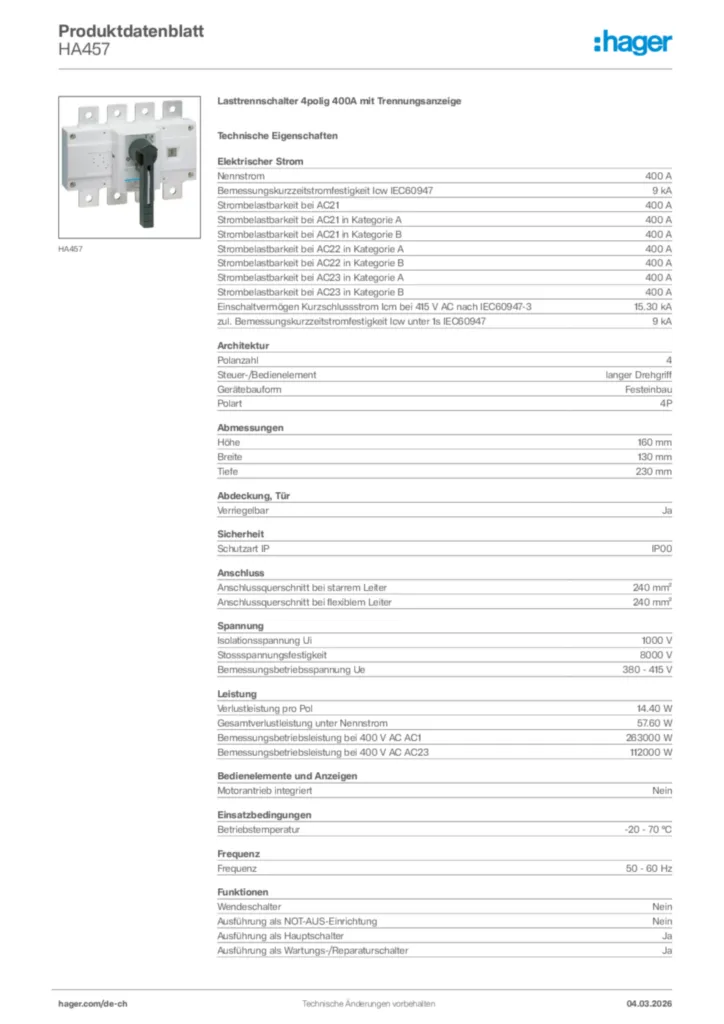

Produktbild HA457
-
