UP-Verteiler Hager univers 5-reihig 180TE Tür IP30 800×800×110mm FWU53S1
catalog.transfer_popup.title
catalog.product_page.tranfer_popup.descriptive_text
product.page.accessories.title
product.page.accessories.associated-products
-
Tür/Bedienfeld 9 product.page.accessories.products-available -
Kennzeichnungsmaterial 1 product.page.accessories.products-available -
Montageschiene 3 product.page.accessories.products-available -
Montagezubehör 3 product.page.accessories.products-available -
Abdeckleiste 1 product.page.accessories.products-available -
Schliesssystem 6 product.page.accessories.products-available
product.page.accessories.title-modal
Technische Merkmale
-
Anzahl der Leitungseinführungen6
-
Geeignet für AussenbereichNein
-
Montage aufUnterputz, Hohlwand
-
Nennstrom125 A
-
Anzahl der Schienen15
-
Anzahl Reihen5
-
Anzahl Felder3
-
Mit SchlossNein
-
Mit NeutralleiterklemmenblockNein
-
Mit ErdungsklemmenblockJa
-
Mit MontageplatteNein
-
Anzahl Module180
-
Höhe853 mm
-
Breite853 mm
-
Tiefe125 mm
-
Einbauhöhe802 mm
-
Einbaubreite810 mm
-
Einbautiefe112 mm
-
Breite in Teilungseinheiten36
-
Anzahl Schranktüren2
-
Ausführung des HandgriffesKlinke
-
Mit transparentem Deckel/TürNein
-
Art der SchranktürDoppeltür, asymmetrisch
-
WerkstoffStahl
-
RAL Nummer9010
-
FarbeReinweiss
-
SchutzklasseSchutzklasse II
-
Stossfestigkeit IKIK09
-
Schutzart IPIP30
-
SchliessungstypOhne Schloss
catalog.pageproduct.title_sustainability.h2
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fussabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
catalog.pageproduct.sustainability_block.downloads_h3
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

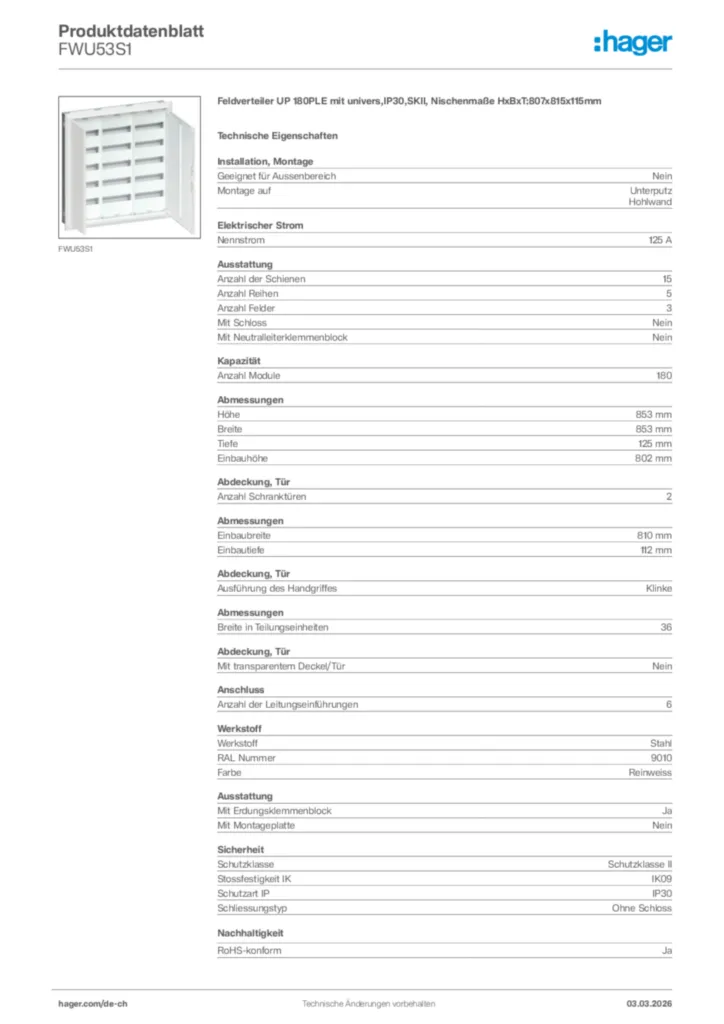

Produktbild FWU53S1
-
