Schrank Hager univers Schutzklasse I 1850×550×400mm mit Sockel 100mm IP55 FR22G1
EAN-Nr.
3250616003972
E-nr.
834 475 116
VPE
1 Stück
Rabattgruppe
F1
Preis*
1’344.00 CHF
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Rangierkanalabdeckung für Leitungsführungskanal 1 Produkte verfügbar -
Einführungsflansch für Gehäuse 10 Produkte verfügbar -
Tür/Bedienfeld 1 Produkte verfügbar -
Oberteil/Dach für Gehäuse 3 Produkte verfügbar -
Durchführungstülle 5 Produkte verfügbar -
Mehr sehen 54 weitere Produkte verfügbar
Vervollständigen Sie Ihr System
-
FZ352
Kabelrangierkanal, 2-feldig, RAL7035, zur Wandmontage
117.50 CHF / Stück*
-
FZ402
Leitungseinführung, univers, IP55, flexibel, mit Noppen zum ausreißen
24.50 CHF / Stück* -
FZ404Leitungseinführung, univers, Kunststoff, ohne Vorprägungen
23.15 CHF / Stück* -
FZ406MLeitungseinführung, univers, metrische Vorprägungen für Kabelverschraub., IP55
23.15 CHF / Stück* -
FZ407MLeitungseinführung, univers, metrische Vorprägungen für Kabelverschraub., IP55
23.15 CHF / Stück* -
FZ408MLeitungseinführung, univers, metrische Vorprägungen für Kabelverschraubungen
23.15 CHF / Stück* -
FZ415EKabeleinführung, univers, Metall, mit zwei Tüllen für Kabel D=23-55mm, SK I
122.50 CHF / Stück* -
FZ420Leitungseinführung, für U84LU, Adapter zum verbinden an FT Schrank
35.80 CHF / Stück* -
FZ421AVerriegelungseinsätze Kabeleinführung, gegen unbefugtes Öffnen von Außen
143.00 CHF / Stück* -
FZ422Leitungseinführung, univers, IP55, Blech, ohne Vorprägungen, geschraubt
21.10 CHF / Stück* -
FZ435AVerschlussplatte, univers, Kabeleinführungsöffnung, FR Schrank
47.95 CHF / Stück*
-
FZ022R
Tür, univers, für FR22* Schränke, IP55, 1850x550mm
495.00 CHF / Stück*
-
FZ230B
Kopf-/Fußteil, univers, 400mm tief, für FR Schränke
68.30 CHF / Stück* -
FZ417Belüftungskappe, univers, in FZ408M Kabeleinführung einbaubar
40.10 CHF / Stück* -
FZ448Verschlussplatte, univers, für seitliche Sammelschienenöffnungen, FR Schrank
27.90 CHF / Stück*
-
FZ409M
1 x Kabeleinführungstülle, M20
2.30 CHF / Stück* -
FZ410M1 x Kabeleinführungstülle, M25
2.55 CHF / Stück* -
FZ411M1 x Kabeleinführungstülle, M32
1.40 CHF / Stück* -
FZ412M1 x Kabeleinführungstülle, M40
1.55 CHF / Stück* -
FZ413MKabeleinführungstülle, für Kabeldurchmesser von 23-55mm
68.50 CHF / Stück*
-
FZ506Euro-Profilzylinder 1242E für Schwenkhebel FZ537
29.30 CHF / Stück* -
FZ508Schließung, univers, Schwenkhebel mit Schließ-Nr. E1242 mit 2 Schlüsseln, IP5-6
120.00 CHF / Stück* -
FZ519
Euro-Profilzylinder 405 für Schwenkhebel FZ537
29.30 CHF / Stück* -
FZ520
Euro-Profilzylinder 455 für Schwenkhebel FZ537
29.30 CHF / Stück* -
FZ530Schließung, univers, T-Griff
75.70 CHF / Stück* -
FZ531Schließung, univers, T-Griff, abschließbar, EK333
129.50 CHF / Stück* -
FZ532Schließung, univers, Klinkengriff
107.50 CHF / Stück* -
FZ533Schließung, univers, Klinkengriff, abschließbar, EK333, mit 2 Schlüsseln
162.50 CHF / Stück* -
FZ537Schwenkhebel, univers, für FR Schränke, mit Hager Logo
38.05 CHF / Stück* -
MES-PHZ3K7Profilhalbzylindereinsatz 3-kt 7mm
29.80 CHF / Stück* -
MES-PHZ4K8Profilhalbzylindereinsatz 4-kt 8mm
30.40 CHF / Stück* -
MES-PHZDB3Profilhalbzylindereinsatz Doppelbart 3mm
30.40 CHF / Stück*
-
FZ652ASockel, univers, 100x550x400mm, für FR + FS Schrank
213.00 CHF / Stück* -
FZ662ASockel, univers, 200x550x400mm, für FR + FS Schrank
268.00 CHF / Stück*
-
FZ739BTürverdrahtungsprofil, univers, 500mm Tür, univers, FR Schrank
18.65 CHF / Stück*
-
MES-LSTI7035Lackstift aufbereitet 12ml RAL7035
50.00 CHF / Stück* -
MES-LSTIALackstift aufbereitet 12ml RAL nach Wahl
44.05 CHF / Stück*
-
MES-QP50Querprofil 1-teilig für Breite 500mm
45.75 CHF / Set* -
MES-UP40Universalprofil für Tiefe 400mm
35.15 CHF / Paar*
-
VZ016MKabelverschraubung, vector, IP65, M16, Kunststoff
3.10 CHF / Stück* -
VZ020MKabelverschraubung, vector, IP65, M20, Kunststoff
4.45 CHF / Stück* -
VZ025MKabelverschraubung, vector, IP65 M25, Kunststoff
8.20 CHF / Stück* -
VZ040MKabelverschraubung, vector, IP65 M40, Kunststoff
19.55 CHF / Stück*
-
UZ009Erdungsleitung, universN, 25mm², Länge = 300 mm, beidseitig Kabelschuh 6mm / 8mm
20.00 CHF / Stück* -
UZ012Erdungsleitung, universN, 25mm², Länge = 550 mm
27.70 CHF / Stück*
-
FZ401Verschlußstopfen, univers, Reparaturset
14.15 CHF / Stück* -
FZ7811Kabelabfangschiene, univers, 550mm, 2feldig, für Sockel
23.65 CHF / Stück* -
FZ800CHalter, univers, für Abfangschiene im 400mm FR Schrank, SK I, höhenverstellbar
38.05 CHF / Stück* -
UT21BAbfangschiene, univers, für zusätzl. Versteifung von univers Tragschienen 500mm
30.40 CHF / Stück* -
UT82CNAbfangschiene, univers, 2feldig
72.00 CHF / Stück*
-
FZ710Plantasche, univers, Stahlblech, mit Befestigungsschrauben, für FA/FT/FG
38.65 CHF / Stück* -
FZ794Plantasche, Klarsicht, DIN A4, selbstklebend
6.40 CHF / Stück* -
FZ818Plantasche, Kunststoff, DIN A4, selbstklebend
17.05 CHF / Stück*
-
FZ721BAdapter, univers, zum seitlichen Anreihen von 400mm Schränken FR/FS
95.20 CHF / Stück* -
FZ829Wandbefestigungslaschen, univers, für FR/FS Schränke
10.10 CHF / Stück* -
UZ25AAbsenkwinkel, universN, 25mm, 2 Stück
19.05 CHF / Stück* -
UZ25AKAbsenkwinkel, universN, 25mm, für Koppelplatte, 2 Stück
11.30 CHF / Stück* -
UZ50AAbsenkwinkel, universN, 50mm, 2 Stück, für Abfangschiene und Quertraverse
10.85 CHF / Stück* -
UZ50AKAbsenkwinkel,universN,50mm,für Kombination mit Koppelplatte,Set = 2 Stück
11.60 CHF / Stück*
-
FZ421Verriegelungssatz, univers, für Leitungseinführung IP54
4.40 CHF / Stück* -
FZ852Verlängerung des Berührungsschutzes, Schutzklasse II
94.50 CHF / Stück*
-
VZ404Reinigungsmittel, volta, für Kunststoffoberflächen
31.20 CHF / Stück*
-
FZ797AScharnierstifte, univers, für FR Gehäuse, 10Stück
18.25 CHF / Stück*
-
FZ851Verlängerung des Berührungsschutzes, Schutzklasse I
58.40 CHF / Stück* -
S94GSchienenisolierprofil, univers Z, für CU 12 x 5 mm, 1000 mm
7.60 CHF / Stück*
-
U82AHutschiene, univers, 7,5mm, tiefenverstellbar bis 32,5mm, 11 PLE breit (200mm)
19.05 CHF / Stück* -
UN12ATragschienen, universN, 1800mm, für Schränke ab 160mm Tiefe, Set = 2 Stück
44.45 CHF / Stück* -
UT12PNQuertraverse universN 2-feldig
106.00 CHF / Stück*
-
UZ21MPMontageplatte, univers, 1800x250mm, Anbringung ohne zusätzliche Fixation
80.80 CHF / Stück* -
UZ22MPMontageplatte, univers,1800x500mm, Anbringung ohne zusätzliche Fixation
94.60 CHF / Stück* -
UZ23MPMontageplatte, univers,1800x750mm, Anbringung ohne zusätzliche Fixation
133.50 CHF / Stück* -
UZ24MPMontageplatte, univers,1800x1000mm, Anbringung ohne zusätzliche Fixation
185.00 CHF / Stück*
Technische Merkmale
Abmessungen
-
Höhe1950 mm
-
Breite550 mm
-
Tiefe400 mm
-
Materialdicke Seitenwand1,50 mm
Sicherheit
-
Schutzart IPIP55
-
SchutzklasseSchutzklasse I
-
SchliessungstypOhne Schloss
-
Stossfestigkeit IKIK10
Ausstattung
-
Anzahl Felder2
-
Anzahl der Öffnungen für Flanschplatten4
-
Anzahl Reihen12
Installation, Montage
-
Montage aufBodenbefestigung
-
Geeignet für AussenbereichNein
Werkstoff
-
FarbeLichtgrau
-
RAL Nummer7035
-
OberflächePulverbeschichtet
-
WerkstoffStahl
-
GlanzgradMatt
Abdeckung, Tür
-
Anzahl Schranktüren1
-
Anzahl der Schlösser1
-
Mit transparentem Deckel/TürNein
Elektrischer Strom
-
Nennstrom800 A
Spannung
-
Nennspannung690 - 690 V
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

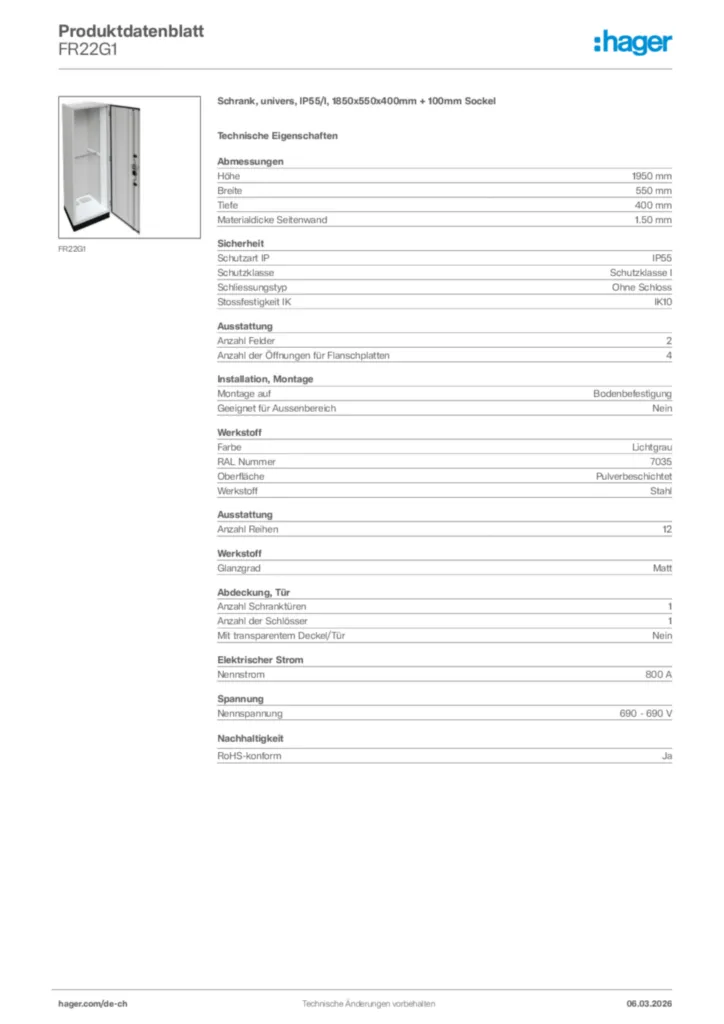

Produktbild FR22G1
-
Montageanleitung
Montageanleitung für FRxx, FVxx - Schränke (Stand: 09.2018)
Montageanleitung International 2018-09-28
PDF8,12 MB
Montageanleitung für FRxx - Schränke, univers, IP55/I (Stand: 10.2017)
Montageanleitung International 2018-04-09
PDF1,42 MB -
BIM Revit Objekte
Range : Univers.Enclosure - IP55 - Class I - Steel enclosure - Depth 400 mm - English - Hosted family - REVIT Family 2020 - V2022
BIM Revit Objekte en-GB 2020-01-01
RFA1,38 MB
Range : Univers.Enclosure - IP55 - Class I - Steel enclosure - Depth 400 mm - English - Non hosted family - REVIT Family 2020 - V2022
BIM Revit Objekte en-GB 2020-01-01
RFA1,47 MB
Range : Univers.Enclosure - IP55 - Class I - Steel enclosure - Depth 400 mm - French - Hosted family - REVIT Family 2020 - V2022
BIM Revit Objekte fr-FR 2020-01-01
RFA1,39 MB
Range : Univers.Enclosure - IP55 - Class I - Steel enclosure - Depth 400 mm - French - Non hosted family - REVIT Family 2020 - V2022
BIM Revit Objekte fr-FR 2020-01-01
RFA1,48 MB
Range : Univers. Enclosure - IP55 - Class I - Steel enclosure - Depth 400 mm - German - Hosted family - REVIT Family 2020 - V2022
BIM Revit Objekte de-DE 2020-01-01
RFA1,38 MB
Range : Univers. Enclosure - IP55 - Class I - Steel enclosure - Depth 400 mm - German - Non hosted family - REVIT Family 2020 - V2022
BIM Revit Objekte de-DE 2020-01-01
RFA1,38 MB
Range : Univers.Enclosure - IP55 - Class I - Steel enclosure - Depth 400 mm - Italian - Hosted family - REVIT Family 2020 - V2022
BIM Revit Objekte it-IT 2024-01-18
RFA1,39 MB
Range : Univers.Enclosure - IP55 - Class I - Steel enclosure - Depth 400 mm - Italian - Non hosted family - REVIT Family 2020 - V2022
BIM Revit Objekte it-IT 2024-01-18
RFA1,47 MB -
Handbuch
Handbuch Verteilerschränke FR* IP55
Handbuch de-DE 2015-07-13
PDF3,36 MB
Technisches Handbuch für FR Schränke (EN, 2018-10)
Handbuch International 2018-10-31
PDF5,34 MB -
Konformitätserklärung
Konformitätserklärung en-GB 2025-03-14
PDF684,89 kB
Konformitätserklärung en-GB 2025-03-14
PDF717,48 kB
Mehr Downloads
-
Für die Zusendung des REACH-Zertifikats
senden Sie bitte unter Angaben der Bestellnummer ein Mail an: environmentaldata.europe@hagergroup.com
