Leitungsführungskanal mit Trennwandeinbauoption PVC FB 100x230mm verkehrsweiß FB9923009016
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Endstück für Leitungsführungskanal 1 Produkte verfügbar
-
Inneneck für Leitungsführungskanal 1 Produkte verfügbar
-
Ausseneck für Leitungsführungskanal 1 Produkte verfügbar
-
Flachwinkel für Leitungsführungskanal 1 Produkte verfügbar
-
Schallbarriere für Geräteeinbaukanal 1 Produkte verfügbar
-
Mehr sehen 1 weitere Produkte verfügbar
Vervollständigen Sie Ihr System
Technische Merkmale
-
Höhe100 mm
-
Breite230 mm
-
Länge2000 mm
-
Oberteil Breite230 mm
-
Lichter innerer Querschnitt19660 - 19660 mm²
-
Anzahl der einsetzbaren Oberteile1
-
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, ohne Geräte)77
-
WerkstoffPolyvinylchlorid (PVC)
-
OberflächeUnbehandelt
-
RAL Nummer9016
-
FarbeVerkehrsweiss
-
Stossfestigkeit IKIK07
-
Schutzart IPIP20
-
Geeignet für Funktionserhalt nach DIN4102-12Nein
-
Betriebstemperatur-5 - 60 °C
-
KanalverbindungOhne Kupplung
-
Anzahl der Trennwände0
-
Kammeranzahl1 - 5
-
Anzahl steckbare Trennwände4
-
Mit KabelhalteklammerJa
-
Mit SchutzfolieNein
-
BodenlochungJa
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

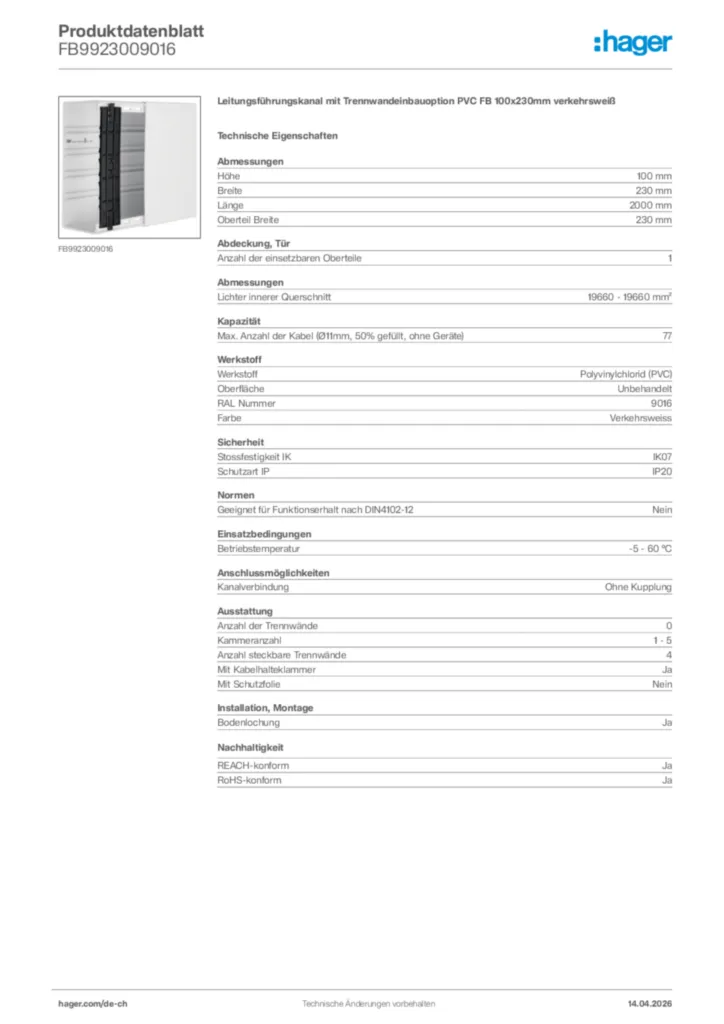

Produktbild FB9923009016
-
DXF Dateien
DXF Dateien International 2023-02-02
DXF372,52 kB -
STEP Dateien
STEP Dateien International 2023-02-02
STP170,07 kB -
With variables
Product Drawing International 2023-02-02
PDF67,88 kB -
Konformitätserklärung
CE-Konformitätserklärung für FBxx - Kanalsystem Wand- und Deckenbereich (DE-EN, Stand: 07.2019)
Konformitätserklärung International 2019-08-23
PDF38,99 kBEU-Konformitätserklärung FB
Konformitätserklärung International 2017-11-20
PDF122,39 kB
-
Für die Zusendung des REACH-Zertifikats
senden Sie bitte unter Angaben der Bestellnummer ein Mail an: environmentaldata.europe@hagergroup.com
