Brüstungskanal tehalit FB 99230 hellgrau FB9923007035
Brüstungskanal tehalit FB, Führungsnuten für Trennwand zur getrennten Verlegung von Starkstrom-, Schwachstrom- und Telefonleitungen, ohne Gerätebrücke
EAN-Nr.
4012740330763
E-nr.
127 500 642
VPE
6 meter
Rabattgruppe
V2
Preis*
126.00 CHF
/ meter
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Kabelhalteklammer/Halterung für Leitungsführungskanal 1 Produkte verfügbar -
Schallbarriere für Geräteeinbaukanal 1 Produkte verfügbar -
Endstück für Leitungsführungskanal 1 Produkte verfügbar -
Ausseneck für Leitungsführungskanal 1 Produkte verfügbar -
Flachwinkel für Leitungsführungskanal 1 Produkte verfügbar -
Inneneck für Leitungsführungskanal 1 Produkte verfügbar
Optionales Zubehör
-
M5284
Klammer zu Leitungsführungskanal FB mit Oberteil 230mm
3.25 CHF / Stück*
-
L5804
Schallbarriere mit Zöpfe (15 Teile)
50.30 CHF / Stück*
-
FB9923037035
Außeneck aus Grundprofil aus PVC zu FB 100x230mm lichtgrau
317.00 CHF / Stück*
-
FB9923057035
Flachwinkel aus Grundprofil PVC zu FB 100x230mm lichtgrau
217.00 CHF / Stück*
Technische Merkmale
Abmessungen
-
Höhe100 mm
-
Breite230 mm
-
Länge2000 mm
-
Oberteil Breite230 mm
-
Lichter innerer Querschnitt19660 - 19660 mm²
Abdeckung, Tür
-
Anzahl der einsetzbaren Oberteile1
Kapazität
-
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, ohne Geräte)77
Werkstoff
-
WerkstoffPolyvinylchlorid (PVC)
-
OberflächeUnbehandelt
-
RAL Nummer7035
-
FarbeLichtgrau
Sicherheit
-
Stossfestigkeit IKIK07
-
Schutzart IPIP20
Normen
-
Geeignet für Funktionserhalt nach DIN4102-12Nein
Einsatzbedingungen
-
Betriebstemperatur-5 - 60 °C
Anschlussmöglichkeiten
-
KanalverbindungOhne Kupplung
Ausstattung
-
Anzahl der Trennwände0
-
Kammeranzahl1 - 5
-
Anzahl steckbare Trennwände4
-
Mit KabelhalteklammerJa
-
Mit SchutzfolieNein
Installation, Montage
-
BodenlochungJa
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild FB9923007035
-

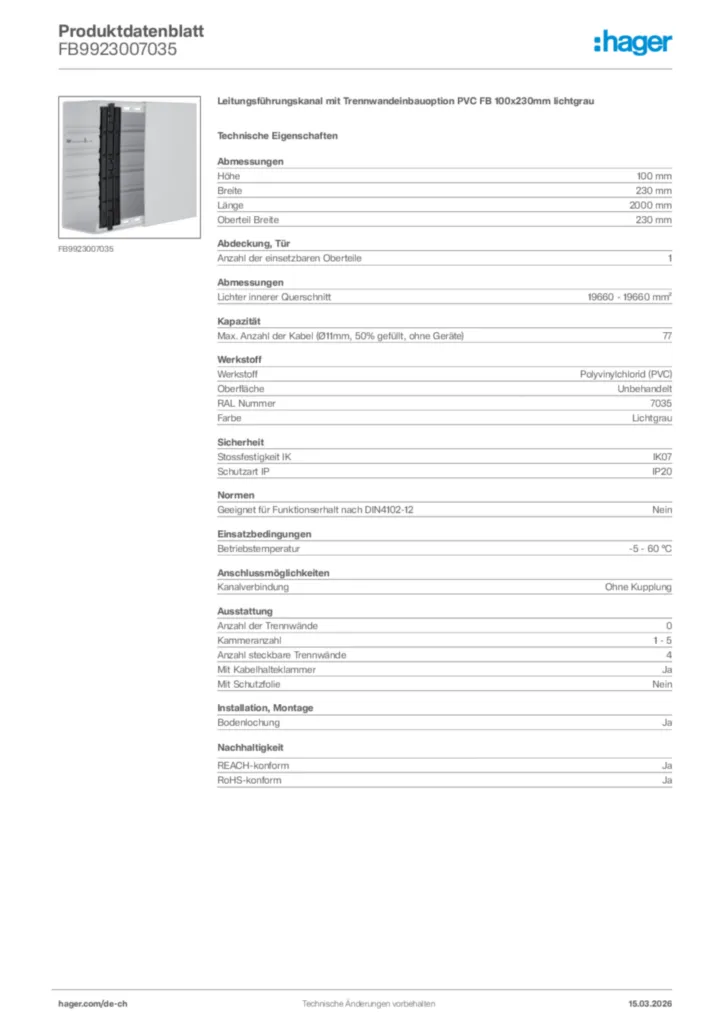

Product datasheet
