REG-Schütz Hager 12VAC 1 Schliesser 25A 1TE ESL125
EAN-Nr.
3250612400652
E-nr.
507 471 213
VPE
1 Stück
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Das Produkt ist leider nicht mehr lieferbar. Bitte bestellen Sie folgende Produkte als Ersatz oder zur Erweiterung: ESL225
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Mechanisches Zubehör für Niederspannungskomponenten 1 Produkte verfügbar -
Zusatzeinrichtung für Reiheneinbaugeräte 1 Produkte verfügbar -
Klemmenabdeckung 1 Produkte verfügbar
Optionales Zubehör
-
LZ060
Distanzstück für Wärmeentlastung
1.45 CHF / Stück*
-
ESC080
Hilfsschalter 6A 1 Schließer und 1 Öffner 230V
28.40 CHF / Stück*
-
ESC001
Plombierkappe für Schütze 1M
1.85 CHF / Stück*
Technische Merkmale
Anschluss
-
Kontaktart1S
-
Anzahl der Kontakte1
-
Anschlussquerschnitt bei flexiblem Leiter1 - 6 mm²
-
Anschlussquerschnitt bei starrem Leiter1 - 10 mm²
Elektrischer Strom
-
Nennstrom25 A
Kapazität
-
Anzahl Module1
Frequenz
-
Frequenz50 - 50 Hz
Spannung
-
Stossspannungsfestigkeit4000 V
-
Isolationsspannung Ui250 V
-
Bemessungsbetriebsspannung Ue230 - 230 V
-
Steuerspannung AC12 - 12 V
-
Steuerspannung DC0 - 0 V
Einsatzbedingungen
-
Betriebstemperatur-10 - 50 °C
-
Lager-/Transporttemperatur-40 - 80 °C
Gebrauch
-
GebrauchskategorieAC-7a/AC-7b
Belastbarkeit
-
Gerätelebensdauer, mechanische Schaltspiele100000
-
Gerätelebensdauer, elektrische Schaltspiele30000
Leistung
-
Gesamtverlustleistung unter Nennstrom2,50 W
-
Anzugsverbrauch10,70 VA
Abmessungen
-
Höhe83 mm
-
Breite17,85 mm
-
Tiefe60 mm
Ausstattung
-
Anzahl Schliesserkontakte1
-
Anzahl Öffnerkontakte0
-
Mit Schieber für HandschaltungNein
Installation, Montage
-
Nominales Drehmoment1,20 - 1,20 Nm
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild ESL125
-

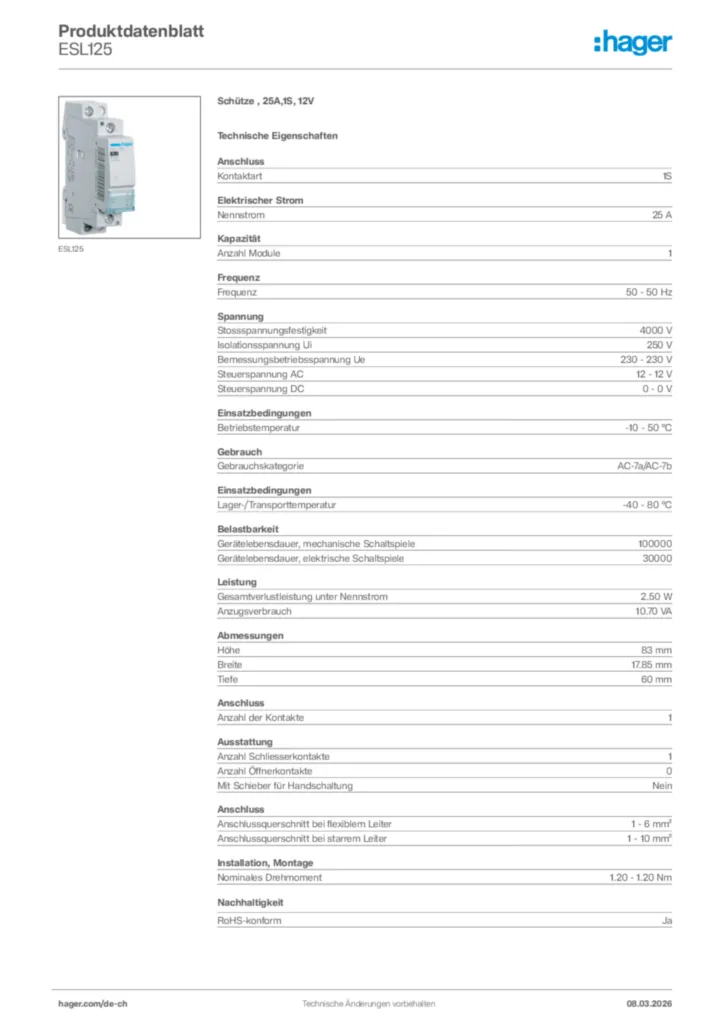

Product datasheet
Hager Produktdatenblatt ESL125
Schütze , 25A,1S, 12V
PDF -
Konformitätserklärung
Declaration
Konformitätserklärung International 2021-09-23
PDF383,45 kB
Declaration
Konformitätserklärung International 2021-05-04
PDF221,42 kB
Mehr Downloads
