Schütze, 40A, 2Ö, 230V ESC241
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Technische Merkmale
-
Polanzahl2 P
-
Anzahl Module3
-
Bemessungsbetriebsspannung Ue400 V
-
Frequenz50 Hz
-
Isolationsspannung440 V
-
Steuerspannung DC0 V
-
Steuerspannung AC230 V
-
Stoßspannungsfestigkeit4 kV
-
Nennstrom40 A
-
Thermischer Nennstrom außerhalb Gehäuse40 A
-
Strombelastbarkeit bei AC7 Kategorie A40 A
-
Strombelastbarkeit bei AC7 Kategorie B25 A
-
Tiefe installiertes Produkt60 mm
-
Höhe installiertes Produkt85 mm
-
Breite installiertes Produkt54 mm
-
Anzugsverbrauch62.5 VA
-
Betriebsverbrauch5.7 VA
-
Gesamtverlustleistung unter Nennstrom6.2 W
-
Verlustleistung pro Kontakt3.2 W
-
Verlustleistung pro Spule1.5 W
-
Schaltleistung bei 230 V in AC7 in Kategorie A7.3 kW
-
Schaltleistung bei 230 V in AC7 in Kategorie B2.6 kW
-
Schaltleistung bei 400 V in AC7 in Kategorie A22 kW
-
Schaltleistung bei 400 V in AC7 in Kategorie B7.8 kW
-
Ansprechzeit beim Öffnen20 ms
-
Reaktionszeit beim Schließen25 ms
-
Widerstand der Wicklung770 Ω
-
Gerätelebensdauer, elektrische Schaltspiele30000
-
Gerätelebensdauer mechanische Schaltspiele1000000
-
Max. Leuchtstofflampenlast (parallel kompensiert)1300 VA
-
Leuchtstofflampen in duo-Schaltung3000 VA
-
Max. Leuchtstofflampenlast1900 VA
-
Max. Glühlampenlast4000 W
-
Kontaktanzahl2
-
AnschlussartSchraubtechnik
-
Anschlussquerschnitt der Steuerleitung starr1 / 2.5 mm²
-
Zusatzeinrichtungen möglichJa
-
Vor Ort-/HandbedienungNein
-
Europäische Direktive WEEEbetroffen
-
SchutzartIP2X
-
SchutzklasseSchutzklasse II
-
REACH-konformJa
-
RoHS-konformJa
-
HalogenfreiNein
-
Betriebstemperatur-10…50 °C
-
Lager-/Transporttemperatur-40…80 °C
Downloads
-
Produktbild
Nutzung des Bildes nur in Übereinstimmung mit unseren Nutzungsbedingungen (PDF, 95 Ko).

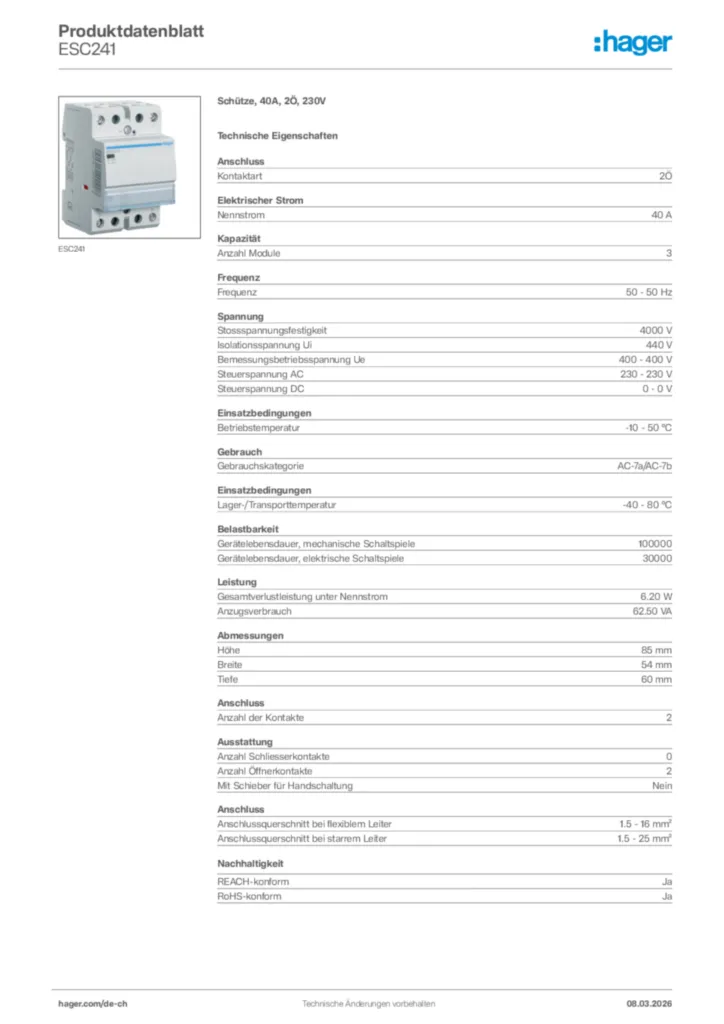

Produktbild ESC241
-
