    • Home
    • Katalog
    • Leitungs­füh­rung tehalit
    • Boden­in­stal­la­ti­ons­sys­teme
    • Versor­gungs- und Einbau­ein­heiten
    • EKSQ405TM
    EAN-Nr.
    4012002245835
    VPE
    1 Stück
    Rabattgruppe
    V1
    • Versor­gungs- und Einbau­ein­heiten

    Schwerlastkassette/Tubusmontagesatz 20kN Q405 405x405mm Höhe innen/außen 28/44mm EKSQ405TM

    Preis*
     1’271.00 CHF
    / Stück *
     1’271.00 CHF
    / Stück *
    Grosshandel finden
    Einer Liste hinzufügen
    Einer Liste hinzufügen

    Melden Sie sich an, um eine Produktliste zu erstellen

    Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein

    Ein Konto erstellen Anmelden

    Wählen Sie einen Grosshandel

    Wählen Sie Ihren Grosshandel aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen

    Schwerlastkassette/Tubusmontagesatz 20kN Q405 405x405mm Höhe innen/außen 28/44mm

    EKSQ405TM

    • Zubehör
    • Technische Merkmale
    • Ökologischer Wert
    • Dokumentationen
    • Weitere Produkte
    Produktdatenblatt herunterladen

    Vervollständigen Sie Ihr System

    Unverzichtbares Zubehör

    Previous
    Previous
    TUSS000
    TUSS000
    Stirnlochschlüssel zum Ein- und Ausschrauben des Tubusblinddeckels
     18.80 CHF/ Stück
    Einer Liste hinzufügen
    Einer Liste hinzufügen
    GBVC400
    GBVC400
    Aufnahmeblech für CEE Flanschsteckdosen ersetzt GBVR400 GTVR400 oder GTVD300
     118.50 CHF/ Stück
    Einer Liste hinzufügen
    Einer Liste hinzufügen
    GTVD300
    GTVD300
    Geräteträger für 3 Montageplatten Datentechnik zu VQ12VR12/VR10(Mitte)
     7.65 CHF/ Stück
    Einer Liste hinzufügen
    Einer Liste hinzufügen
    GTV10FLFQR12K
    GTV10FLFQR12K
    Geräteträger Stahl für Q12/R12 für FLF 10x Größe I oder 4x Größe II +2x Größe I
     100.50 CHF/ Stück
    Einer Liste hinzufügen
    Einer Liste hinzufügen

    Optionales Zubehör

    • Tubus-Lei­tungs­aus­lass 1 Produkte verfügbar
    • Nivel­lier­satz für Unter­flur-­Kas­sette 3 Produkte verfügbar
    • Rast­lei­ter­ver­län­ge­rung 1 Produkte verfügbar

    Kompatible Produkte

    • Passend zu 18 Produkte verfügbar

    Optionales Zubehör

    • Tubus-Lei­tungs­aus­lass
    • Nivel­lier­satz für Unter­flur-­Kas­sette
    • Rast­lei­ter­ver­län­ge­rung
    • TULAA105

      Tubus Leitungsauslass o Blinddeckel bodenüberragend f Versorgungseinheiten Alu
       120.00 CHF  / Stück*
    • EKSNS120

      Nivellierset mit Länge mit 120mm für nivellierbaren Schwerlastkassette
       22.85 CHF  / Stück*
    • EKSNS100

      Nivellierset mit Länge mit 100mm für nivellierbaren Schwerlastkassette
       21.75 CHF  / Stück*
    • EKSNS070

      Nivellierset mit Länge mit 70mm für nivellierbaren Schwerlastkassette
       19.65 CHF  / Stück*
    • RLV1230

      Rastleiterverlängerung zum Absenken der Gerätebecher bis 30mm PA für VQ12/R12
       6.35 CHF  / Stück*

    Passend zu

    • UK190282

      Unterflurkanal 2-zügig estrichüberdeckt aus Stahlblech UK 190x28mm
       43.30 CHF  / meter*
    • UK340483

      Unterflurkanal 3-zügig estrichüberdeckt aus Stahlblech UK 340x48mm
       64.40 CHF  / meter*
    • UK340482

      Unterflurkanal 2-zügig estrichüberdeckt aus Stahlblech UK 340x48mm
       61.30 CHF  / meter*
    • UK240483

      Unterflurkanal 3-zügig estrichüberdeckt aus Stahlblech UK 240x48mm
       56.90 CHF  / meter*
    • UK240482

      Unterflurkanal 2-zügig estrichüberdeckt aus Stahlblech UK 240x48mm
       52.80 CHF  / meter*
    • UK190483

      Unterflurkanal 3-zügig estrichüberdeckt aus Stahlblech UK 190x48mm
       49.80 CHF  / meter*
    • UK190482

      Unterflurkanal 2-zügig estrichüberdeckt aus Stahlblech UK 190x48mm
       45.80 CHF  / meter*
    • UK190383

      Unterflurkanal 3-zügig estrichüberdeckt aus Stahlblech UK 190x38mm
       47.35 CHF  / meter*
    • UK190283

      Unterflurkanal 3-zügig estrichüberdeckt aus Stahlblech UK 190x28mm
       46.25 CHF  / meter*
    • UK340383

      Unterflurkanal 3-zügig estrichüberdeckt aus Stahlblech UK 340x38mm
       63.40 CHF  / meter*
    • UK190382

      Unterflurkanal 2-zügig estrichüberdeckt aus Stahlblech UK 190x38mm
       43.85 CHF  / meter*
    • UK240282

      Unterflurkanal 2-zügig estrichüberdeckt aus Stahlblech UK 240x28mm
       50.30 CHF  / meter*
    • UK240283

      Unterflurkanal 3-zügig estrichüberdeckt aus Stahlblech UK 240x28mm
       53.30 CHF  / meter*
    • UK240382

      Unterflurkanal 2-zügig estrichüberdeckt aus Stahlblech UK 240x38mm
       50.90 CHF  / meter*
    • UK240383

      Unterflurkanal 3-zügig estrichüberdeckt aus Stahlblech UK 240x38mm
       54.90 CHF  / meter*
    • UK340282

      Unterflurkanal 2-zügig estrichüberdeckt aus Stahlblech UK 340x28mm
       59.30 CHF  / meter*
    • UK340283

      Unterflurkanal 3-zügig estrichüberdeckt aus Stahlblech UK 340x28mm
       62.20 CHF  / meter*
    • UK340382

      Unterflurkanal 2-zügig estrichüberdeckt aus Stahlblech UK 340x38mm
       60.30 CHF  / meter*

    Technische Merkmale

    Form
    • Form
      Quadra­tisch
    Abmes­sungen
    • Einbau­tiefe
      116 mm
    • Einbau­länge
      405 mm
    • Einbaubreite
      405 mm
    • Höhe
      116 mm
    • Nenn­grösse
      244 mm
    • Dicke Boden­be­lags­aus­spa­rung
      28 mm
    Konfi­gu­ra­tion
    • Einbau­grösse (Unter­flur­sy­teme)
      Q12
    Ausstat­tung
    • Gerä­te­träger zur Aufnahme von Gerä­te­be­cher
      Ja
    • Anzahl der einbau­baren Geräte
      12
    • Anzahl der Gerä­te­be­cher
      3
    • Anzahl der Leitungs­aus­lässe
      1
    • Ausfüh­rung Leitungs­aus­lass
      Schraubbar
    Einsatz­be­din­gungen
    • Verti­kale Last über große Ober­fläche (schwere Last)
      20 kN
    • Verti­kale Last auf kleine Ober­fläche
      3 kN
    Instal­la­tion, Montage
    • Geeignet für Hohl­bo­den­mon­tage
      Ja
    • Geeignet für Doppel­bo­den­einbau
      Ja
    Werk­stoff
    • Farbe Leitungs­aus­lass
      Silber
    • Werk­stoff
      Edel­stahl
    • Farbe
      Edel­stahl
    Funk­ti­onen
    • Geeignet für Unter­flur­kanal
      Ja
    Sicher­heit
    • Stoss­fes­tig­keit IK
      IK10
    • Halo­gen­frei
      Ja

    Ökologischer Wert

    Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

    RoHS-konform Ja
    Halogenfrei Ja

    Zertifizierungen und Dokumente

    Hager REACH declaration EKSQ405TM
    PDF
    Hager RoHS Report EKSQ405TM
    PDF

    Downloads

    • Produktbild

      Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

      Bild EKSQ405TM | Hager Schweiz

      Produktbild EKSQ405TM

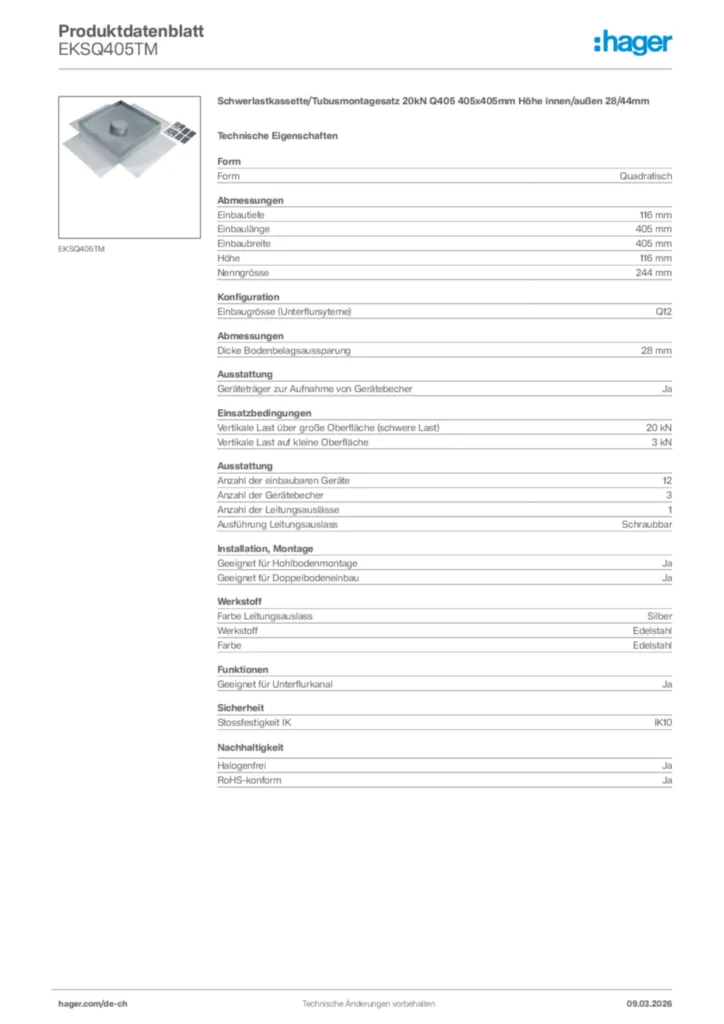

    • Product datasheet

      Bild Hager Produktdatenblatt EKSQ405TM | Hager Schweiz

      Hager Produktdatenblatt EKSQ405TM

      Schwerlastkassette/Tubusmontagesatz 20kN Q405 405x405mm Höhe innen/außen 28/44mm

      PDF

    • Bedienungsanleitung

      Bild Montageanleitung für EKQ0xx, EKQ1xx, EKR0xx, EKR1xx, EKSQxx, EKSRxx - Schwerlastkassette (DE, Stand: 01.2017) | Hager Schweiz

      Montageanleitung für EKQ0xx, EKQ1xx, EKR0xx, EKR1xx, EKSQxx, EKSRxx - Schwerlastkassette (DE, Stand: 01.2017)

      Bedienungsanleitung de-DE 2020-01-01

      PDF
      38,45 kB
      Bild Montageanleitung für EKQxx, EKRxx, EKSxx, TULAxx, TUSSxx, VANRxx - Versorgungseinheiten Zubehör (DE, Stand: 03.2014) | Hager Schweiz

      Montageanleitung für EKQxx, EKRxx, EKSxx, TULAxx, TUSSxx, VANRxx - Versorgungseinheiten Zubehör (DE, Stand: 03.2014)

      Bedienungsanleitung de-DE 2014-03-06

      PDF
      3,31 MB
      Bild Montageanleitung für EKSQ405BL - Schwerlastkassette/Tubusmontagesatz (Stand: 11.2016) | Hager Schweiz

      Montageanleitung für EKSQ405BL - Schwerlastkassette/Tubusmontagesatz (Stand: 11.2016)

      Bedienungsanleitung International 2020-01-01

      PDF
      664,30 kB
      Bild Montageanleitung für EKxx, UDMxx - Zubehör (Stand: 11.2016) | Hager Schweiz

      Montageanleitung für EKxx, UDMxx - Zubehör (Stand: 11.2016)

      Bedienungsanleitung International 2020-01-01

      PDF
      676,78 kB

    • Technischer Anhang (Einzelprodukt)

      Bild Bodeninstallationssysteme - Belastungen | Hager Schweiz

      Bodeninstallationssysteme - Belastungen

      Bodeninstallationssysteme - Belastungen (DE, 02-2024)

      PDF
      391,15 kB
      Bild Bodeninstallationssysteme - Hinweis für den Bodenleger | Hager Schweiz

      Bodeninstallationssysteme - Hinweis für den Bodenleger

      Bodeninstallationssysteme - Hinweis für den Bodenleger (DE, 10-2022)

      PDF
      2,54 MB
      Bild Bodeninstallationssysteme - Schutzarten | Hager Schweiz

      Bodeninstallationssysteme - Schutzarten

      Bodeninstallationssysteme - Schutzarten (DE, 02-2024)

      PDF
      882,67 kB
      Bild Bodeninstallationssysteme - Trittschallverhalten | Hager Schweiz

      Bodeninstallationssysteme - Trittschallverhalten

      Bodeninstallationssysteme - Trittschallverhalten (DE, 09-2024)

      PDF
      596,49 kB
      Bild Floor installation systems - Information for the floor layer | Hager Schweiz

      Floor installation systems - Information for the floor layer

      Floor installation systems - Information for the floor layer (EN, 07-2023)

      PDF
      2,59 MB
      Bild Floor installation systems - Mechanical stress | Hager Schweiz

      Floor installation systems - Mechanical stress

      Floor installation systems - Mechanical stress (EN, 02-2024)

      PDF
      389,75 kB
      Bild Floor installation systems - Protection class | Hager Schweiz

      Floor installation systems - Protection class

      Floor installation systems - Protection class (EN, 02-2024)

      PDF
      868,08 kB
      Bild Technischer Anhang (Einzelprodukt) fr-FR 2023-06-16 | Hager Schweiz

      Technischer Anhang (Einzelprodukt) fr-FR 2023-06-16

      PDF
      2,59 MB

    • Handbuch

      Bild Bodeninstallationssysteme - Handbuch: Basiswissen | Hager Schweiz

      Bodeninstallationssysteme - Handbuch: Basiswissen

      Bodeninstallationssysteme - Handbuch: Basiswissen (DE, 04-2024)

      PDF
      99,71 MB
      Bild Bodeninstallationssysteme - Handbuch: Einbaueinheiten | Hager Schweiz

      Bodeninstallationssysteme - Handbuch: Einbaueinheiten

      Bodeninstallationssysteme - Handbuch: Einbaueinheiten (DE, 04-2024)

      PDF
      21,13 MB
      Bild Floor installation systems - Handbook: Basic knowledge | Hager Schweiz

      Floor installation systems - Handbook: Basic knowledge

      Floor installation systems - Handbook: Basic knowledge (EN, 04-2024)

      PDF
      99,70 MB
      Bild Floor installation systems - Handbook: Installation units | Hager Schweiz

      Floor installation systems - Handbook: Installation units

      Floor installation systems - Handbook: Installation units (EN, 12-2024)

      PDF
      21,12 MB

    • Konformitätserklärung

      Bild CE-Konformitätserklärung für EKQxx, EKRxx, EKSQxx, EKSRxx, UDKPQ06E - Kabelführungssystem Unterflur oder Aufboden (DE-EN, Stand: 07.2019) | Hager Schweiz

      CE-Konformitätserklärung für EKQxx, EKRxx, EKSQxx, EKSRxx, UDKPQ06E - Kabelführungssystem Unterflur oder Aufboden (DE-EN, Stand: 07.2019)

      Konformitätserklärung International 2019-08-23

      PDF
      42,78 kB
    Mehr Downloads

    Entdecken Sie weitere Produkte in diesem Sortiment

      5
    • 1
      EKQ120BL15 - Edelstahlkassette Hager Q12 10 22×244mm rostfreier Stahl
      EKQ120BL15
      Nivellierbare Edelstahlkassette Q12 für Revisionsöffnung mit Belagstiefe 15mm
      Preis*
       301.00 CHF
      / Stück *
       301.00 CHF
      / Stück *
    • 2
      EKQ060BL15 - Edelstahlkassette Hager Q06 6 22×200×200mm rostfreier Stahl
      EKQ060BL15
      Nivellierbare Edelstahlkassette Q06 für Revisionsöffnung mit Belagstiefe 15mm
      Preis*
       276.00 CHF
      / Stück *
       276.00 CHF
      / Stück *
    • 3
      EKSQ120BL15 - Schwerlastkassette Hager Q12 10 32×244mm rostfreier Stahl
      EKSQ120BL15
      Nivellierbare Schwerlastkassette Q12 für Revisionsöffnung mit Belagstiefe 15mm
      Preis*
       949.00 CHF
      / Stück *
       949.00 CHF
      / Stück *
    • 4
      EKQ120BL25 - Edelstahlkassette Hager Q12 10 32×244mm rostfreier Stahl
      EKQ120BL25
      Nivellierbare Edelstahlkassette Q12 für Revisionsöffnung mit Belagstiefe 25mm
      Preis*
       333.00 CHF
      / Stück *
       333.00 CHF
      / Stück *
    • 5
      EKQ060LE15 - Edelstahlkassette Hager Q06 LE 6 22×200×200mm rostfreier Stahl
      EKQ060LE15
      Nivel. Edelstahlkassette Q06 mit Leitungsauslass für 6x45er Module Belag T=15mm
      Preis*
       334.00 CHF
      / Stück *
       334.00 CHF
      / Stück *
    *Irrtümer und technische Änderungen vorbehalten. Unverbindliche Preisempfehlung zzgl. MWST.

    Kontakt & Support

    • Kontakt
    • Weiterbildung
    • Tools und Software
    • Broschüren und Kataloge

    E-Katalog

    • Verteilersysteme und Schränke
    • Reiheneinbaugeräte
    • Schalt- und Schutzgeräte
    • Ladestation für Elektrofahrzeuge (EVCS)
    • Energiemanagement und -Überwachung
    • Leitungsführung tehalit
    • Schalter und Steckdosen
    • Bewegungsmelder und Präsenzmelder
    • Sicherheitstechnik
    • Gebäudesystemtechnik KNX
    • Türkommunikation

    Unternehmen

    • Über uns
    • Standorte
    • Karriere
    • Newsletter

    Wer sind wir?

    Wir gestalten die elektrische Welt von morgen.

    Gemeinsam für eine nachhaltige Zukunft. Denn als unabhängiges Familienunternehmen agieren wir von Natur aus nachhaltig und wollen die elektrische Welt von morgen mitgestalten.

    Mit Ihnen, für Sie.

    • Cookies
    • Datenschutz
    • Impressum
    • Sicherheitslücken melden

    © Hager Group
