Schaltuhr elektromechanisch mit Gangreserve Wochenuhr 1W 16A EHN171
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Technische Merkmale
-
MontageartDIN-Schiene
-
Anzahl Funktionskanäle1
-
Schaltzyklenmin. 50000
-
Gangreserve≈ 200 h
-
Schaltart / VarianteWechsler, verwendbar als Öffner oder Schließer
-
Anzahl Module3
-
Bemessungsbetriebsspannung Ue230 / 240 V
-
Frequenz50-60 Hz
-
Betriebsspannung230 V~
-
Max. Strom (cos phi 0,6)4 A
-
Schaltstrom bei cos φ = 0,6max. 3 A
-
Tiefe installiertes Produkt60 mm
-
Höhe installiertes Produkt90 mm
-
Breite installiertes Produkt54 mm
-
Breite Reiheneinbaugerät (REG)3 TE
-
Leistungsaufnahme0.5 VA
-
Leistungsaufnahme (Betrieb)0.5 VA
-
Gesamtverlustleistung unter Nennstrom1 W
-
Verlustleistung bei Volllast≈ 1 W
-
Verlustleistung pro Spule0.5 W
-
Ganggenauigkeit± 1 s/Tag
-
Ladezeit der Gangreserve in stunden120
-
Kompaktleuchtstofflampenmax. 200 W
-
Max. Glühlampenlast900 W
-
230 V Glüh- und Halogenlampenmax. 900 W
-
MontageartDIN-Schiene (REG)
-
Montageartzur Montage auf DIN-Hutschiene
-
Anschlussquerschnitt bei flexiblem Leiter1 - 4mm²
-
Anschlussquerschnitt bei starrem Leiter1 - 4mm²
-
Leiterquerschnitt (flexibel)1…4 mm²
-
Leiterquerschnitt (starr)1…4 mm²
-
Kontaktanzahl1
-
Kontaktart1W
-
Anschlussartmit Schraubklemmen
-
Anzahl der Programmschritte84
-
Sommer-/Winterzeitumstellungmanuell
-
kürzeste Schaltzeit120 min
-
Programmierungsartanalog
-
ProgrammzyklenProgrammzyklen: 1 x 7 Tage
-
Programmzyklen1x7TG
-
Anzahl Kanäle1
-
Anzahl Schaltzeiten für Ein/Aus84
-
Gangreserve120 St
-
Schaltzyklen bei cos φ = 0,6min. 20000
-
UhrentypWochenuhr
-
SchutzartIP20
-
Betriebstemperatur-10…55 °C
-
Ganggenauigkeit1
-
Lager-/Transporttemperatur-10…55 °C
Downloads
-
Produktbild
Nutzung des Bildes nur in Übereinstimmung mit unseren Nutzungsbedingungen (PDF, 95 Ko).

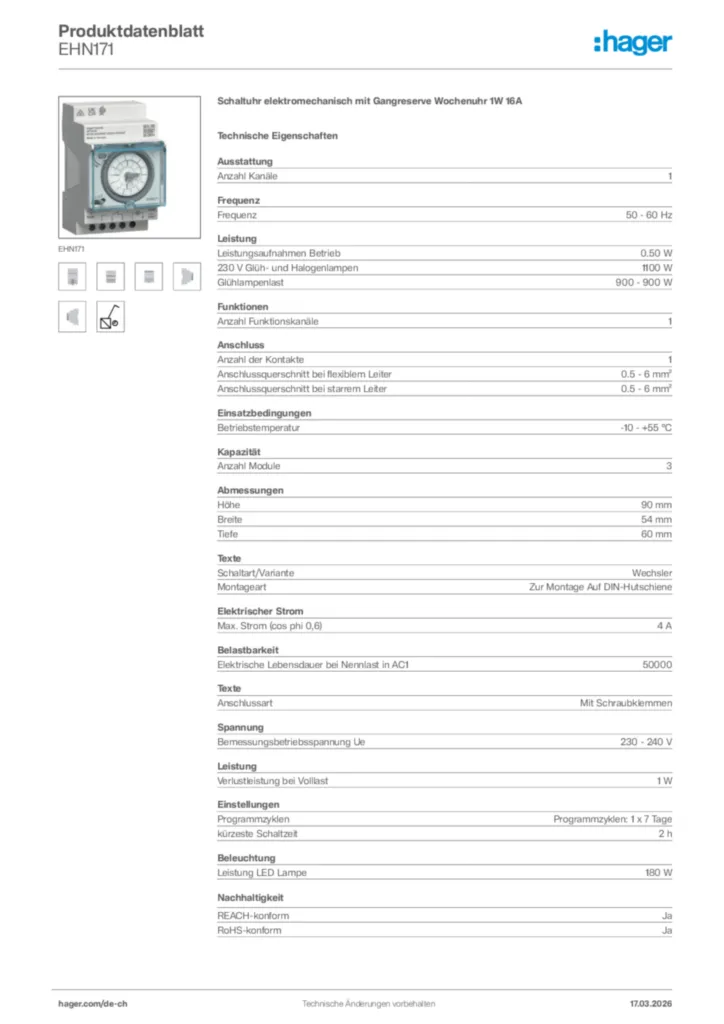

Produktbild EHN171
-
