Energiezähler 3phasig, direkt 80A, 4M, MODBUS, MID

ECR381D

  • Reihen­ein­bau­ge­räte
  • Ener­gie­ma­na­ge­ment und -Über­wa­chung

Energiezähler 3phasig, direkt 80A, 4M, MODBUS, MID ECR381D

EAN-Nr.
3250612230471
E-nr.
981 871 664
VPE
1 Stück
Rabattgruppe
E2
Preis*
 514.00 CHF
/ Stück *
 514.00 CHF
/ Stück *

You have to log in with your myHager profile to see prices and to order.

Einer Liste hinzufügen
Einer Liste hinzufügen

Melden Sie sich an, um eine Produktliste zu erstellen

Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein

Ein Konto erstellen Anmelden
  • Zubehör
  • Technische Merkmale
  • Dokumentationen
  • Weitere Produkte

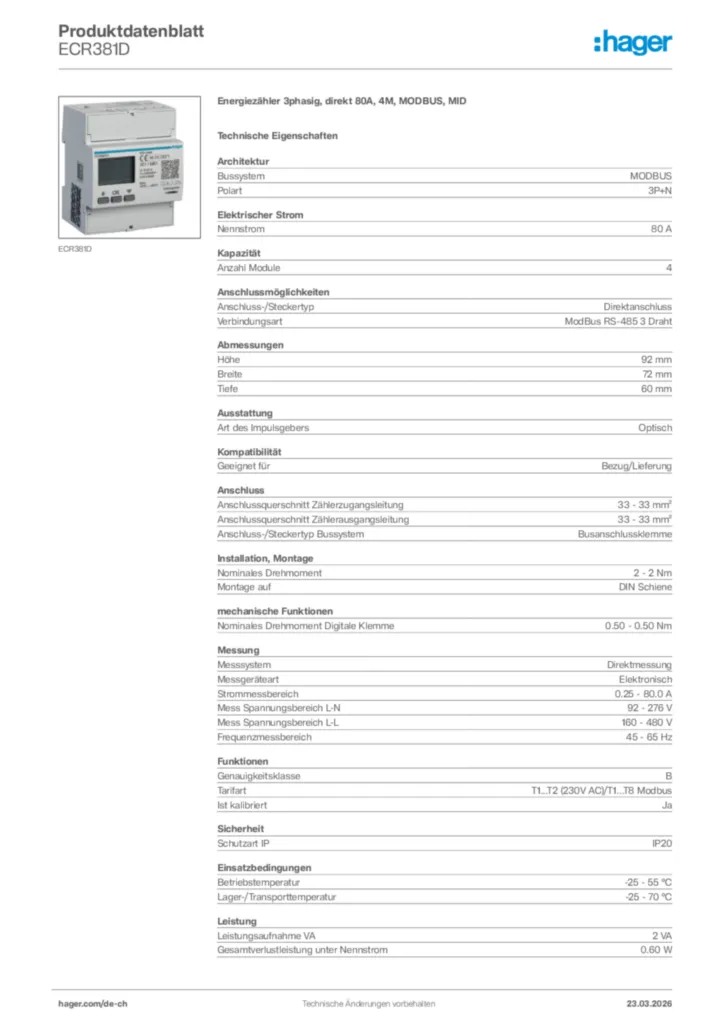

Produktdatenblatt herunterladen

Vervollständigen Sie Ihr System

Optionales Zubehör

  • Zube­hör/Er­satz­teile für Bussystem 1 Produkte verfügbar

Vervollständigen Sie Ihr System

  • Zube­hör/Er­satz­teile für Bussystem
  • HTG485H

    Modbus-Kabel 25 m
     136.50 CHF  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen

Technische Merkmale

Archi­tektur
  • Bussystem
    MODBUS
  • Polart
    3P+N
Elek­tri­scher Strom
  • Nenn­strom
    80 A
  • Maxi­maler Strom im Mess­strom­kreis
    80 A
Kapa­zität
  • Anzahl Module
    4
Anschluss­mög­lich­keiten
  • Anschluss-/­Ste­ckertyp
    Direk­t­an­schluss
  • Verbin­dungsart
    ModBus RS-485 3 Draht
Abmes­sungen
  • Höhe
    92 mm
  • Breite
    72 mm
  • Tiefe
    60 mm
Elek­tri­sche Haupt­at­tri­bute
  • Art des Impuls­ge­bers
    Optisch
Kompa­ti­bi­lität
  • Geeignet für
    Bezug/­Lie­fe­rung
Anschluss
  • Anschluss­quer­schnitt Zähler­zu­gangs­lei­tung
    33 - 33 mm²
  • Anschluss­quer­schnitt Zähler­aus­gangs­lei­tung
    33 - 33 mm²
  • Anschluss-/­Ste­ckertyp Bussystem
    Busan­schluss­klemme
Instal­la­tion, Montage
  • Nomi­nales Dreh­mo­ment
    2 - 2 Nm
mecha­ni­sche Funk­ti­onen
  • Nomi­nales Dreh­mo­ment Digi­tale Klemme
    0,50 - 0,50 Nm
Messung
  • Mess­system
    Direkt­mes­sung
  • Mess­ge­rä­teart
    Elek­tro­nisch
  • Strom­mess­be­reich
    0,25 - 80,0 A
  • Mess Span­nungs­be­reich L-N
    92 - 276 V
  • Mess Span­nungs­be­reich L-L
    160 - 480 V
  • Frequenz­mess­be­reich
    45 - 65 Hz
Funk­ti­onen
  • Genau­ig­keits­klasse
    B
  • Tarifart
    T1...T2 (230V AC)/T1...T8 Modbus
  • Ist kali­briert
    Ja
Sicher­heit
  • Schutzart IP
    IP20
Einsatz­be­din­gungen
  • Betrieb­stem­pe­ratur
    -25 - 55 °C
  • Lager-/Trans­port­tem­pe­ratur
    -25 - 70 °C
Leis­tung
  • Leis­tungs­auf­nahme VA
    2 VA
  • Gesamt­ver­lust­leis­tung unter Nenn­strom
    0,60 W

Downloads

  • Produktbild

    Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

    Bild ECR381D | Hager Schweiz

    Produktbild ECR381D

  • Montageanleitung

    Bild Bedienungs- und Montageanleitung für ECR381D - Energiezähler 3phasig, direkt 80A (FR-DE-IT, 2019-09) | Hager Schweiz

    Bedienungs- und Montageanleitung für ECR381D - Energiezähler 3phasig, direkt 80A (FR-DE-IT, 2019-09)

    Montageanleitung fr-FR, de-DE, it-IT 2019-09-26

    PDF
    1,56 MB

  • Produktanhang

    Bild Modbus table for energy meters (version from 24th July 2019) | Hager Schweiz

    Modbus table for energy meters (version from 24th July 2019)

    XLS
    177,00 kB
    Bild Produktanhang International 2022-10-04 | Hager Schweiz

    Produktanhang International 2022-10-04

    PDF
    836,11 kB

  • Konformitätserklärung

    Bild EU Declaration of Conformity | Hager Schweiz

    EU Declaration of Conformity

    Konformitätserklärung en-GB 2024-04-15

    PDF
    464,95 kB
Mehr Downloads

  • Für die Zusendung des REACH-Zertifikats

    senden Sie bitte unter Angaben der Bestellnummer ein Mail an: environmentaldata.europe@hagergroup.com
