Energiezähler 1phasig, direkt 3x80A, 4M, S0 ECP180T
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Das Produkt ist leider nicht mehr lieferbar. Um eine Alternative zu finden, wenden Sie sich bitte an unseren Kundendienst.
Wählen Sie einen Grosshandel
Wählen Sie Ihren Grosshandel aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Technische Merkmale
Architektur
-
Polart3x 1P+N
Elektrischer Strom
-
Nennstrom80 A
-
Maximaler Strom im Messstromkreis80 A
Kapazität
-
Anzahl Module4
Anschlussmöglichkeiten
-
Anschluss-/SteckertypDirektanschluss
Abmessungen
-
Höhe92 mm
-
Breite72 mm
-
Tiefe60 mm
Ausstattung
-
Art des ImpulsgebersElektrisch
Kompatibilität
-
Geeignet fürBezug/Lieferung
Anschluss
-
Anschlussquerschnitt Zählerzugangsleitung33 - 33 mm²
-
Anschlussquerschnitt Zählerausgangsleitung33 - 33 mm²
Installation, Montage
-
Nominales Drehmoment2 - 2 Nm
-
Montage aufDIN Schiene
mechanische Funktionen
-
Nominales Drehmoment Digitale Klemme0,50 - 0,50 Nm
Messung
-
MesssystemDirektmessung
-
MessgeräteartElektronisch
-
Strommessbereich0,25 - 80,0 A
-
Mess Spannungsbereich L-N92 - 276 V
-
Frequenzmessbereich45 - 65 Hz
Spannungsversorgung
-
Anzahl der Phasen für Einspeisung1
Funktionen
-
GenauigkeitsklasseB
-
TarifartT1...T2 (230 V AC)/-
-
Ist kalibriertJa
Sicherheit
-
Schutzart IPIP20
Einsatzbedingungen
-
Betriebstemperatur-25 - 55 °C
-
Lager-/Transporttemperatur-25 - 70 °C
Leistung
-
Leistungsaufnahme VA2 VA
-
Gesamtverlustleistung unter Nennstrom1 W
Frequenz
-
Frequenz50 - 50 Hz
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild ECP180T
-

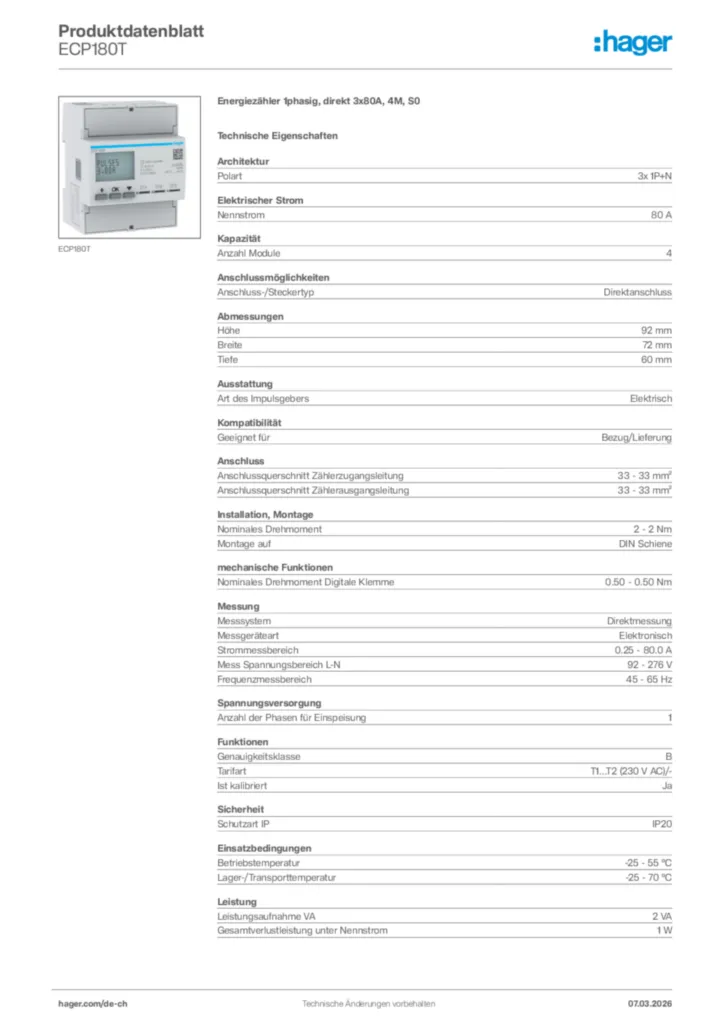

Product datasheet
Hager Produktdatenblatt ECP180T
Energiezähler 1phasig, direkt 3x80A, 4M, S0
PDF -
Montageanleitung
Montageanleitung International 2019-10-17
PDF1,28 MB
Montageanleitung es-ES, fr-FR, pt-PT 2019-10-17
PDF1,29 MB
Montageanleitung für ECP180T - Energiezähler 1phasig, direkt 3x80A, 4M, S0 (DE-AR-PL, Stand: 10.2019)
Montageanleitung de-DE, pl-PL 2019-10-17
PDF1,37 MB -
Technischer Anhang (Einzelprodukt)
Verlustleistungsdatenblatt
Technischer Anhang (Einzelprodukt) de-DE 2021-10-20
PDF847,80 kB -
Konformitätserklärung
Zertifikat für ECA180T, ECM180T, ECP180T, ECR180T - Energiezähler 1phasig, direkt 3x80A, 4M (Stand: 03.2019)
Konformitätserklärung International 2020-01-01
PDF110,84 kB
