ADZ363QC - FI/LS-Schalter Hager RCBO QC 3P+N 230V Char.C 13A 0.03A Typ A 6kA 4TE

Reiheneinbaugeräte

FI/LS-Schalter Hager RCBO QC 3P+N 230V Char.C 13A 0.03A Typ A 6kA 4TE ADZ363QC

Name: ADZ363QC
Brand: Hager
SKU: ADZ363QC
Price: 268 CHF

EAN-Nr.

3250611018018

E-nr.

805 189 164

VPE

1 Stück

Rabattgruppe

Preis*

268.00 CHF

/ Stück *

Einer Liste hinzufügen

Technische Merkmale
Ökologischer Wert
Dokumentationen
Weitere Produkte

Produktdatenblatt herunterladen

Technische Merkmale

Polart

3x 1P+N
Auslösecharakteristik

C

Bemessungsbetriebsspannung Ue

230 - 230 V
Versorgungsspannungsart

AC
Isolationsspannung Ui

500 V
Isolationsfestigkeit

2 kV
Stossspannungsfestigkeit

4000 V

Frequenz

50 - 50 Hz

Nennstrom

13 A
Ausschaltvermögen Betriebskurzschlussstrom Ics AC nach IEC60898-1

6 kA
Nennstrom bei -25°C

16,80 A
Nennstrom bei -20°C

16,50 A
Nennstrom bei -15°C

16,20 A
Nennstrom bei -10°C

15,90 A
Nennstrom bei -5°C

15,60 A
Nennstrom bei 0°C

15,20 A
Nennstrom bei 5°C

14,90 A
Nennstrom bei 10°C

14,50 A
Nennstrom bei 15°C

14,20 A
Nennstrom bei 20°C

13,80 A
Nennstrom bei 25°C

13,40 A
Nennstrom bei 30°C

13 A
Nennstrom bei 35°C

12,80 A
Nennstrom bei 40°C

12,70 A
Nennstrom bei 45°C

12,50 A
Nennstrom bei 50°C

12,40 A
Nennstrom bei 55°C

12,20 A
Nennstrom bei 60°C

12,10 A
Nennstrom bei 65°C

11,90 A
Nennstrom bei 70°C

11,70 A
Bemessungsfehlerstrom Idn

30 mA
Ausschaltvermögen Icn bei 230 V AC nach IEC60898-1

6 kA

Ausschaltvermögen Icn AC nach IEC60898-1

6 kA

Nominales Drehmoment Untere Klemme

2 - 2 Nm
Nominales Drehmoment

2 - 2 Nm

Typ des Fehlerstromschutzes

A

Gesamtverlustleistung unter Nennstrom

9,60 W

Gerätelebensdauer, elektrische Schaltspiele

2000
Gerätelebensdauer, mechanische Schaltspiele

2000

Anschlussquerschnitt des Eingangs mit Schrauben, bei flexiblem Leiter

1 - 4 mm²
Anschlussquerschnitt des Eingangs mit Schrauben, bei massivem Leiter

1 - 4 mm²

Betriebstemperatur

-25 - 70 °C
Lager-/Transporttemperatur

-25 - 80 °C
Grad der Verunreinigung nach IEC60664 / IEC60947-2

2
Energiebegrenzungsklasse I²t

3

Anzahl Module

4

Höhe

86 mm
Breite

71 mm
Tiefe

70 mm

Ökologischer Wert

Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

RoHS-konform Ja

Zertifizierungen und Dokumente

PEP - RCBO 1P+N 6kA B-16A 30mA A QC&QB (english)

PDF

2,24 MB

REACH declaration ADZ363QC (english)

PDF

103,10 kB

RoHS-declaration 2023-10-20 (english)

PDF

33,42 kB

Downloads

Produktbild

Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

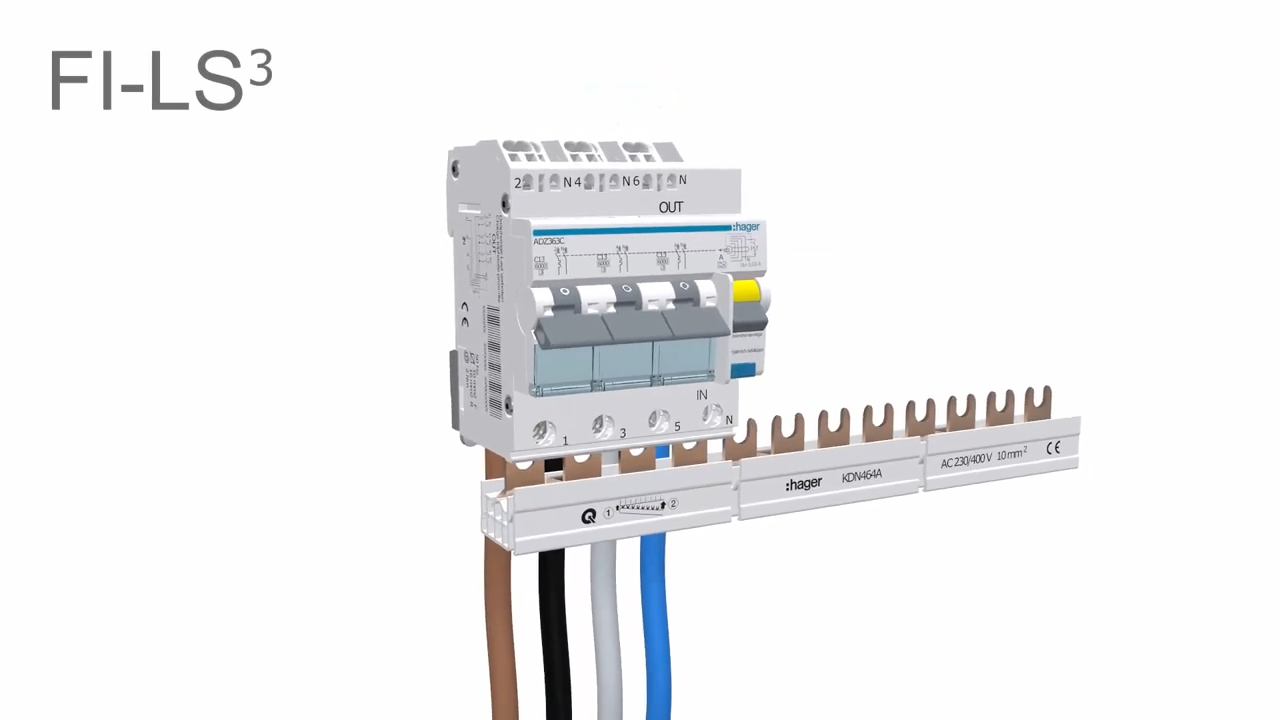

Produktbild ADZ363QC
Montageanleitung

Montageanleitung de-DE, fr-FR, it-IT, en-GB 2023-10-02

PDF

1,28 MB

Montageanleitung en-GB, fr-FR, de-DE, it-IT 2014-11-20

PDF

1,29 MB
Konformitätserklärung

EU Declaration of Conformity

Konformitätserklärung en-GB 2024-06-19

PDF

316,98 kB
