Kombinovaný svodič bleskových proudů a přepětí T1 + T2, 1-pólový s integrovaným předjištěním. Iimp 25 kA (10/350). Vybaven signalizací a přepínacím pomocným kontaktem 1 A / 250 V AC pro monitorování stavu. Připojení vodičů na šroubové svorky 2,5 - 35 mm². Ideální pro použití v zařízeních, která vyžadují robustní ochranu proti přímým a nepřímým úderům blesku.

EAN

3250615515056

Balení

1 ks

Přepěťová ochrana (SPD)

SPA180

Příslušenství
Technické vlastnosti
Environmentální hodnota
Dokumentace
Více produktů

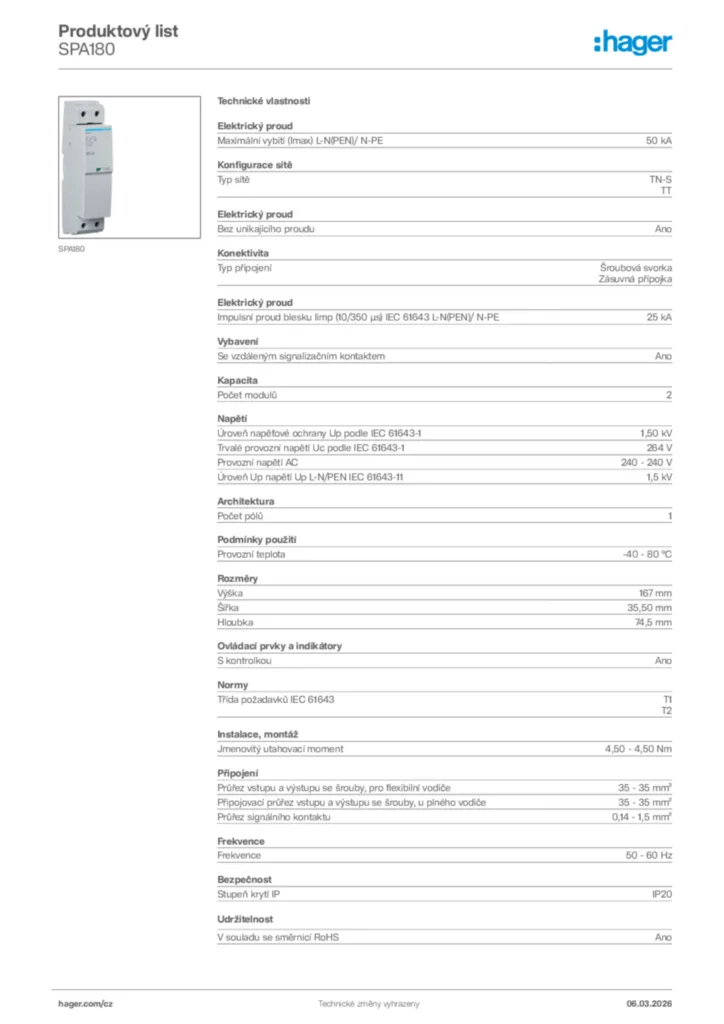

Stáhnout technický list

Dokončete svůj systém

Příslušenství / náhradní díly pro svodiče bleskových proudů pro napájecí systémy 3 dostupné produkty

Technické vlastnosti

Maximální vybití (Imax) L-N(PEN)/ N-PE

50 kA
Bez unikajícího proudu

Ano
Impulsní proud blesku Iimp (10/350 µs) IEC 61643 L-N(PEN)/ N-PE

25 kA

Typ sítě

TN-S, TT

Typ připojení

Šroubová svorka, Zásuvná přípojka

Se vzdáleným signalizačním kontaktem

Ano

Počet modulů

2

Úroveň napěťové ochrany Up podle IEC 61643-1

1,50 kV
Trvalé provozní napětí Uc podle IEC 61643-1

264 V
Provozní napětí AC

240 - 240 V
Úroveň Up napětí Up L-N/PEN IEC 61643-11

1,5 kV

Počet pólů

1

Provozní teplota

-40 - 80 °C

Výška

167 mm
Šířka

35,50 mm
Hloubka

74,5 mm

S kontrolkou

Ano

Třída požadavků IEC 61643

T1, T2

Jmenovitý utahovací moment

4,50 - 4,50 Nm
Montáž

Lišta DIN

Průřez vstupu a výstupu se šrouby, pro flexibilní vodiče

35 - 35 mm²
Připojovací průřez vstupu a výstupu se šrouby, u plného vodiče

35 - 35 mm²
Průřez signálního kontaktu

0,14 - 1,5 mm²

Frekvence

50 - 60 Hz

Stupeň krytí IP

IP20

S integrovanou ochrannou pojistkou

Ano

Environmentální hodnota

Jsme odhodláni zlepšovat naši environmentální výkonnost snižováním naší ekologické stopy a zároveň působit jako prostředník udržitelnosti pro naše zákazníky. Zjistit více

V souladu se směrnicí RoHS Ano
