Vypínač 1 pól. 63A SBN163

Příslušenství
Technické vlastnosti
Environmentální hodnota
Dokumentace
Více produktů

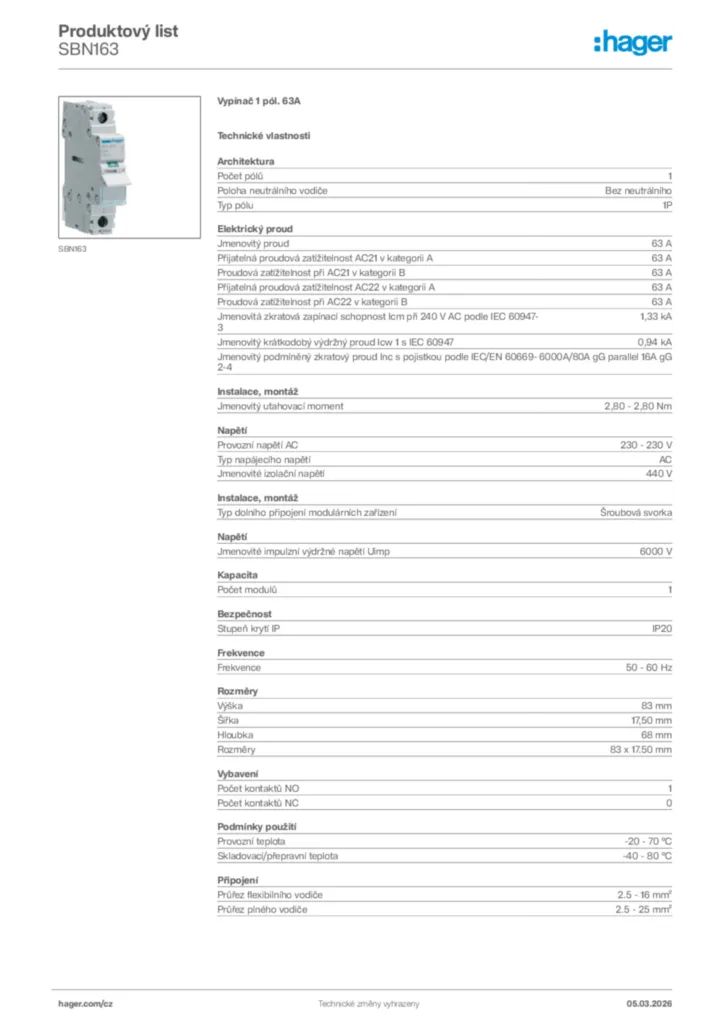

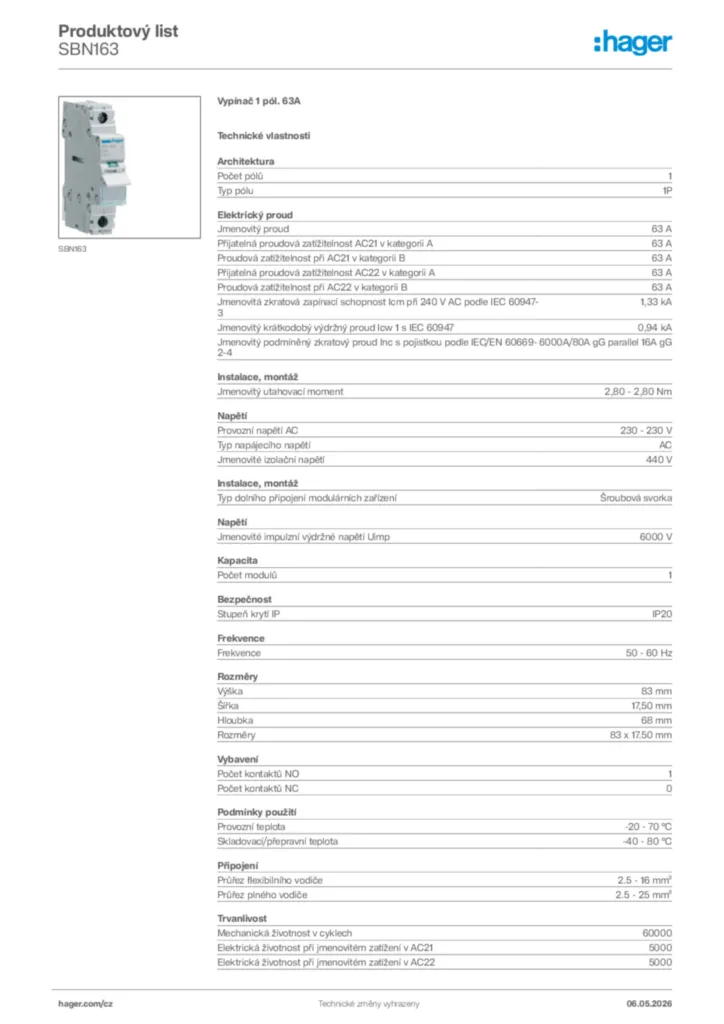

Stáhnout technický list

Dokončete svůj systém

Uzamykací blokovací funkce 1 dostupné produkty
Funkce oddělení fází 1 dostupné produkty
Kryt svorek 1 dostupné produkty
Pomocné zařízení pro zařízení rozvaděče 1 dostupné produkty

Technické vlastnosti

Počet pólů

1
Poloha neutrálního vodiče

Bez neutrálního
Typ pólu

1P

Jmenovitý proud

63 A
Přijatelná proudová zatížitelnost AC21 v kategorii A

63 A
Proudová zatížitelnost při AC21 v kategorii B

63 A
Přijatelná proudová zatížitelnost AC22 v kategorii A

63 A
Proudová zatížitelnost při AC22 v kategorii B

63 A
Jmenovitá zkratová zapínací schopnost Icm při 240 V AC podle IEC 60947-3

1,33 kA
Jmenovitý krátkodobý výdržný proud Icw 1 s IEC 60947

0,94 kA
Jmenovitý podmíněný zkratový proud Inc s pojistkou podle IEC/EN 60669-2-4

6000A/80A gG parallel 16A gG

Jmenovitý utahovací moment

2,80 - 2,80 Nm
Typ dolního připojení modulárních zařízení

Šroubová svorka

Provozní napětí AC

230 - 230 V
Typ napájecího napětí

AC
Jmenovité izolační napětí

440 V
Jmenovité impulzní výdržné napětí Uimp

6 000 V

Počet modulů

1

Stupeň krytí IP

IP20

Frekvence

50 - 60 Hz

Výška

83 mm
Šířka

17,50 mm
Hloubka

68 mm

Počet kontaktů NO

1
Počet kontaktů NC

0

Provozní teplota

-20 - 70 °C
Skladovací/přepravní teplota

-40 - 80 °C

Průřez flexibilního vodiče

2.5 - 16 mm²
Průřez plného vodiče

2.5 - 25 mm²

Mechanická životnost v cyklech

60 000
Elektrická životnost při jmenovitém zatížení v AC21

5 000
Elektrická životnost při jmenovitém zatížení v AC22

5 000

Celkový ztrátový výkon při jmenovitém proudu

2,30 W
Ztrátový výkon na pól

2,30 W

Zarovnání dolního připojení pro modulární zařízení

Zarovnaná svorka
Zarovnání horního připojení pro modulární zařízení

Zarovnaná svorka

Vhodné pro lišty DIN

Ano

Environmentální hodnota

Jsme odhodláni zlepšovat naši environmentální výkonnost snižováním naší ekologické stopy a zároveň působit jako prostředník udržitelnosti pro naše zákazníky. Zjistit více

V souladu se směrnicí RoHS Ano

V souladu s nařízením REACH Ano
