Lištový pojistkový odpínač NH00 3x160A, rozteč přípojnic 60mm, M8 LVS0060SPX
EAN
4049857124077
Balení
1 ks
Přihlaste se pro vytvoření seznamu produktů
Pro vytvoření seznamů produktů musíte být přihlášeni do svého účtu myHager
Dokončete svůj systém
Volitelné příslušenství
-
Nízkonapěťová pojistková vložka HRC 1 dostupné produkty -
Adaptér lišty DIN 1 dostupné produkty
Kompatibilní produkty
-
Kompatibilní s 5 dostupné produkty
Kompatibilní s
-
UE31B3Nunivers N-SD 450x250mm pro svislé pojistkové odpínače 3p., rozteč 60mm, 4xNH00
-
UE32C7Nunivers N-SD 450x500mm pro svislé pojistkové odpínače 3p., rozteč 60mm, 7xNH00
-
UE32B8Nunivers N-SD 450x500mm pro svislé pojistkové odpínače 3p., rozteč 60mm, 9xNH00
-
UE41B3Nunivers N-SD 600x250mm pro svislé pojistkové odpínače 3p., rozteč 60mm, 4xNH00
-
UE42B8Nunivers N-SD 600x500mm pro svislé pojistkové odpínače 3p., rozteč 60mm, 9xNH00
Technické vlastnosti
Elektrický proud
-
Jmenovitý proud160 A
-
Jmenovitý podmíněný zkratový proud Icc100 kA
-
Podmíněný návrhový zkratový proud při Ue=400V podle IEC 61439-1 3.8.10.4100 kA
-
Jmenovitý krátkodobý výdržný proud Icw 1 s IEC 609475 kA
Pojistka
-
Velikost pojistkyNH00
Konektivita
-
Typ připojeníŠroubová svorka
Připojení
-
Průřez flexibilního vodiče4 - 95 mm²
-
Průřez plného vodiče4 - 95 mm²
-
Typ konektoru/zástrčkySvorka M8
Architektura
-
Počet pólů3
Podmínky použití
-
Provozní teplota-25 - 55 °C
Instalace, montáž
-
Jmenovitý utahovací moment14 - 14 Nm
Trvanlivost
-
Elektrická životnost v počtu cyklů200
-
Mechanická životnost v cyklech1 400
Bezpečnost
-
Stupeň krytí IPIP2X
Napětí
-
Jmenovité izolační napětí1 000 V
-
Jmenovité impulzní výdržné napětí Uimp8 kV
Rozměry
-
Vzdálenost přípojnic60 mm
-
Výška401 mm
-
Hloubka123 mm
Výkon
-
Celkový ztrátový výkon při jmenovitém proudu20 W
Frekvence
-
Frekvence50 - 60 Hz
Elektrická ochrana
-
S indikátorem poruchyNe
Environmentální hodnota
Jsme odhodláni zlepšovat naši environmentální výkonnost snižováním naší ekologické stopy a zároveň působit jako prostředník udržitelnosti pro naše zákazníky. Zjistit více
Certifikace a dokumenty
Ke stažení
-

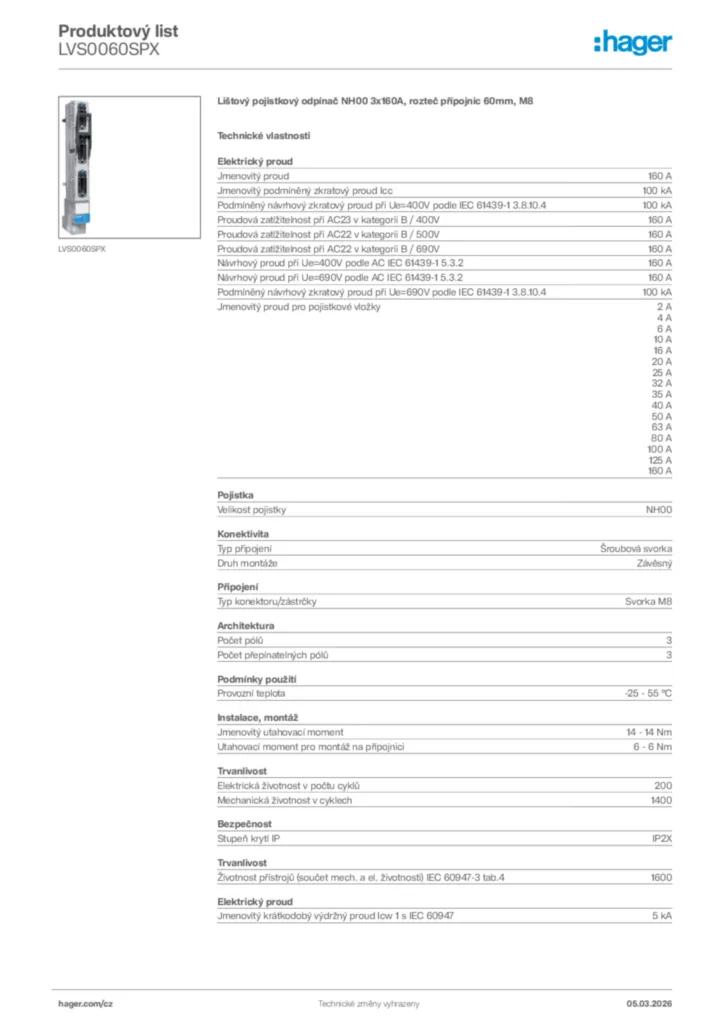

Product datasheet
