NH00 pojistkový odpínač 3x160A na přípojnice s roztečí 60mm, s třmenovými svorkami do průřezu 95mm². Ideální pro průmyslové aplikace, nabízí robustní konstrukci a spolehlivý výkon podle norem VDE. Jednoduchá montáž a údržba díky třmenovým svorkám.

EAN

3250614200564

Balení

1 ks

Odpojovače pojistek NH a příslušenství

NH00 pojistkový odpínač 3x160A na přípojnice rozteč 60mm, 95mm² LT056

Příslušenství
Technické vlastnosti
Environmentální hodnota
Dokumentace
Více produktů

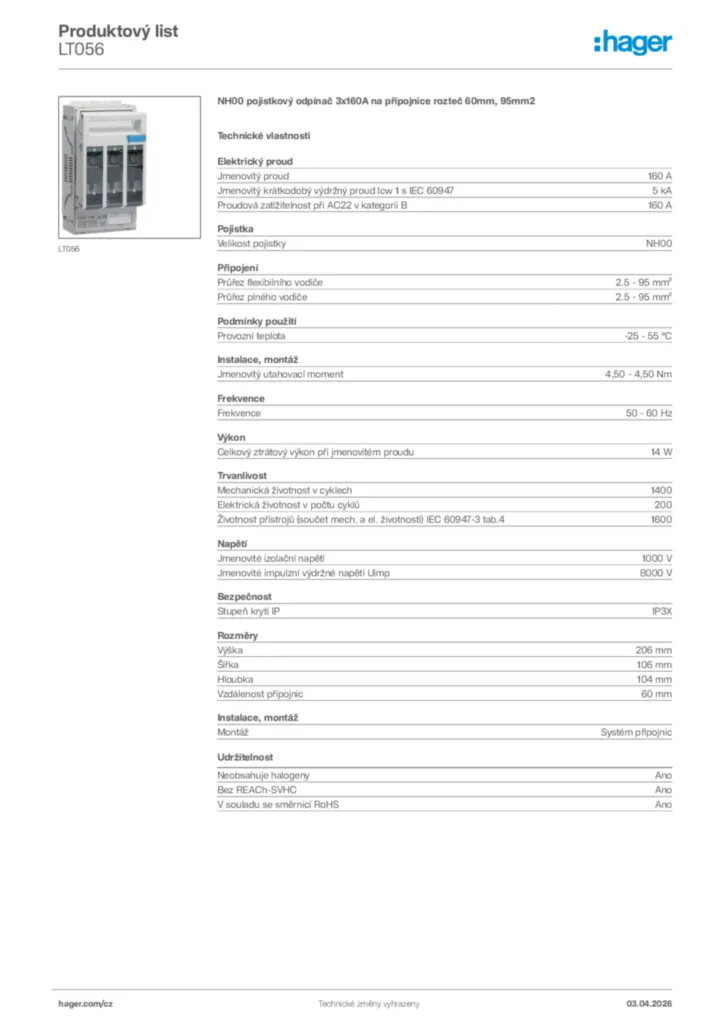

Stáhnout technický list

Dokončete svůj systém

Nízkonapěťová pojistková vložka HRC 2 dostupné produkty
Příslušenství / náhradní díly pro nízkonapěťové pojistkové spodky HRC 1 dostupné produkty
Blok pomocných kontaktů 1 dostupné produkty
Připojení kabelové svorky 1 dostupné produkty

Kompatibilní s 1 dostupné produkty

Technické vlastnosti

Jmenovitý proud IN

160 A
Jmenovitý krátkodobý výdržný proud Icw 1 s IEC 60947

5 kA
Návrhový proud při Ue=690V podle AC IEC 61439-1 5.3.2

160 A
Pojistk.vložka test podm. Návrhový zkratový proud Ue=690V IEC 61439-1 3.8.10.4

160 A
Podmíněný návrhový zkratový proud při Ue=400V podle IEC 61439-1 3.8.10.4

80 kA
Návrhový proud při Ue=440V podle DC IEC 61439-1 5.3.2

100 A
Jmenovitý proud při 45 °C

152 A
Jmenovitý proud při 55 °C

136 A
Proudová zatížitelnost při AC23 v kategorii B / 400V

160 A
Proudová zatížitelnost při AC22 v kategorii B / 500V

160 A
Proudová zatížitelnost při AC21 v kategorii B / 690V

160 A
Jmenovitý proud pro pojistkové vložky

2 A, 4 A, 6 A, 10 A, 16 A, 20 A, 25 A, 32 A, 35 A, 40 A, 50 A, 63 A, 80 A, 100 A, 125 A, 160 A
Návrhový proud při Ue=220V podle DC IEC 61439-1 5.3.2

160 A
Jmenovitý proud při 40 °C

160 A
Jmenovitý proud při 70 °C

112 A
Návrhový proud při Ue=400V podle AC IEC 61439-1 5.3.2

160 A
Podmíněný návrhový zkratový proud při Ue=500V podle IEC 61439-1 3.8.10.4

80 kA
Jmenovitý proud při 65 °C

120 A
Pojistk.vložka test podm. Návrhový zkratový proud Ue=400V IEC 61439-1 3.8.10.4

160 A
Návrhový proud při Ue=500V podle AC IEC 61439-1 5.3.2

160 A
Podmíněný návrhový zkratový proud při Ue=690V podle IEC 61439-1 3.8.10.4

80 kA
Pojistk.vložka test podm. Návrhový zkratový proud Ue=500V IEC 61439-1 3.8.10.4

160 A
Jmenovitý proud při 60 °C

128 A
Jmenovitý proud při 50 °C

144 A

Velikost pojistky

NH00

Průřez flexibilního vodiče

2.5 - 95 mm²
Průřez plného vodiče

2.5 - 95 mm²
Typ konektoru/zástrčky

Krabicová svorka, Klecová svorka
Typ výstupního připojení

Šroubová svorka
Typ připojení – vstup

Šroubová svorka

Typ připojení

Šroubová svorka

Provozní teplota

-25 - 55 °C
Skladovací/přepravní teplota

-40 - 70 °C
Stupeň znečištění podle IEC 60664/IEC 60947-2

3

Jmenovitý utahovací moment

4,50 - 4,50 Nm
Utahovací moment pro montáž na přípojnici

6 - 6 Nm
Montáž

Systém přípojnic
Montážní/připojovací poloha

Horizontální, Vertikální

Frekvence

50 - 60 Hz

Ztrátový výkon na vstupu IN

14 W
Ztrátový výkon při plném zatížení

50 W
Ztrátový výkon pojistkové vložky instalované v přístroji

12 W

Mechanická životnost v cyklech

1 400
Elektrická životnost v počtu cyklů

200
Životnost přístrojů (součet mech. a el. životnosti) IEC 60947-3 tab.4

1 600

Jmenovité izolační napětí

1 000 V
Jmenovité impulzní výdržné napětí Uimp

8 000 V
Provozní napětí AC

690 - 690 V
Kategorie přepětí podle IEC 60947-1

4

Stupeň krytí IP

IP3X
Elektronické monitorování pojistek

Ne
Konvenční teplotní proud volného vzduchu s pojistnou vložkou a standardním průřezem IEC 60947-1

160 A
Konvenční teplotní proud volného vzduchu s pevným spojem a standardním průřezem IEC 60947-1

225 A

Výška

206 mm
Šířka

106 mm
Hloubka

104 mm
Vzdálenost přípojnic

60 mm

Sdartní

IEC/EN 60947-1;IEC/EN 60947-3

Počet pólů

3
Řídicí/ovládací prvek

Úchop krytu

Třída hořlavosti podle UL94

V0

Environmentální hodnota

Jsme odhodláni zlepšovat naši environmentální výkonnost snižováním naší ekologické stopy a zároveň působit jako prostředník udržitelnosti pro naše zákazníky. Zjistit více

V souladu se směrnicí RoHS Ano

Bez REACh-SVHC Ano

Neobsahuje halogeny Ano
