Pojistkové spodky NH a příslušenství

Pojistkový spodek NH00, 4 x 160 A, pro přípojnice rozteče 40 mm, 70 mm² L00M

Technické vlastnosti
Environmentální hodnota
Dokumentace
Více produktů

Stáhnout technický list

Technické vlastnosti

Jmenovitý proud IN

125 A
Jmenovitý proud pro pojistkové vložky

6 A, 10 A, 16 A, 20 A, 25 A, 32 A, 35 A, 40 A, 50 A, 63 A, 80 A, 100 A, 125 A

Velikost pojistky

NH00

Počet pólů

3

Typ výstupu konektoru/zástrčky

Svorkovnice
Typ vstupního konektoru/zástrčky

Svorkovnice
Průřez plného vodiče

1.5 - 16 mm²
Průřez flexibilního vodiče

1.5 - 16 mm²
Typ připojení – vstup

Svorka

Montáž

Systém přípojnic
Možnost vodorovné montáže

Ano
Montážní/připojovací poloha

Horizontální, Vertikální

Ztrátový výkon na vstupu IN

4,35 W
Ztrátový výkon pojistkové vložky instalované v přístroji

12 W

Kategorie přepětí podle IEC 60947-1

3
Provozní napětí AC

690 - 690 V

Stupeň krytí IP

IP00
Konvenční teplotní proud volného vzduchu s pojistnou vložkou a standardním průřezem IEC 60947-1

125 A

Sdartní

IEC/EN 60269

Šířka/tloušťka přípojnice

5 - 10 mm
Vzdálenost přípojnic

40 mm
Délka

90 mm
Šířka

210 mm
Výška

105 mm

Frekvence

50 - 60 Hz

Má otočný mechanismus

Ne

Skladovací/přepravní teplota

-25 - 70 °C
Stupeň znečištění podle IEC 60664/IEC 60947-2

3
Provozní teplota

-25 - 70 °C

Environmentální hodnota

Jsme odhodláni zlepšovat naši environmentální výkonnost snižováním naší ekologické stopy a zároveň působit jako prostředník udržitelnosti pro naše zákazníky. Zjistit více

V souladu se směrnicí RoHS Ano

Bez REACh-SVHC Ano

Certifikace a dokumenty

REACH declaration L00M

PDF

RoHS report L00M

PDF

Ke stažení

Více dokumentace

Pojistkový spodek NH00, 4 x 160 A, pro přípojnice rozteče 40 mm, 70 mm² L00M

Technické vlastnosti

Environmentální hodnota

Certifikace a dokumenty

Ke stažení

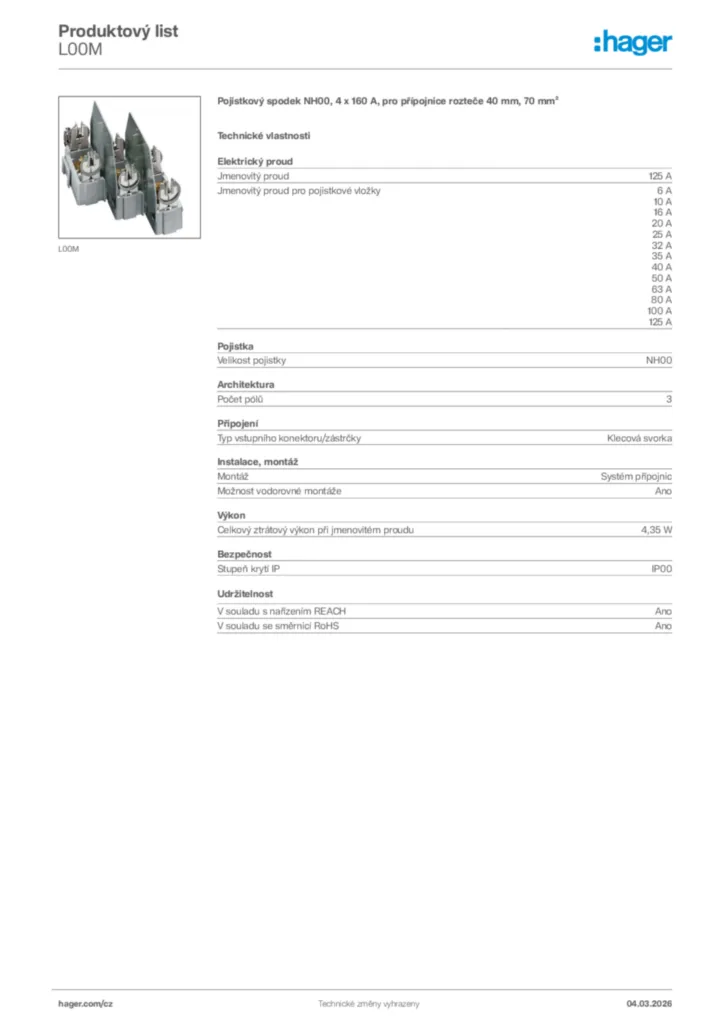

Datový list produktu
