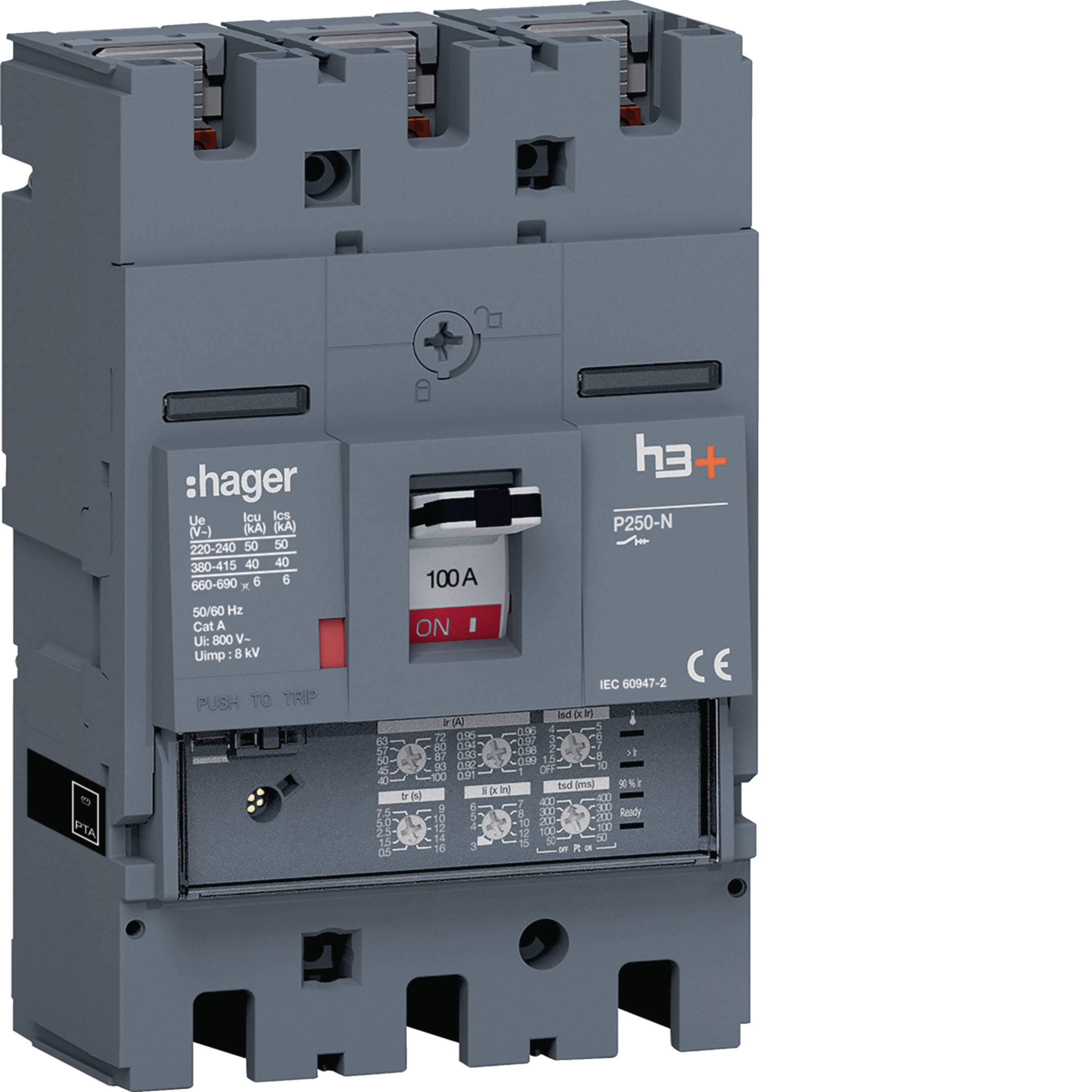

Kompaktní jistič h3+ P250 LSI 40 kA, 3-pólový, In 100 A HNT100JR

Name: HNT100JR
Brand: Hager
SKU: HNT100JR20

EAN

3250613176709

Balení

1 ks

Příslušenství
Technické vlastnosti
Environmentální hodnota
Dokumentace
Více produktů

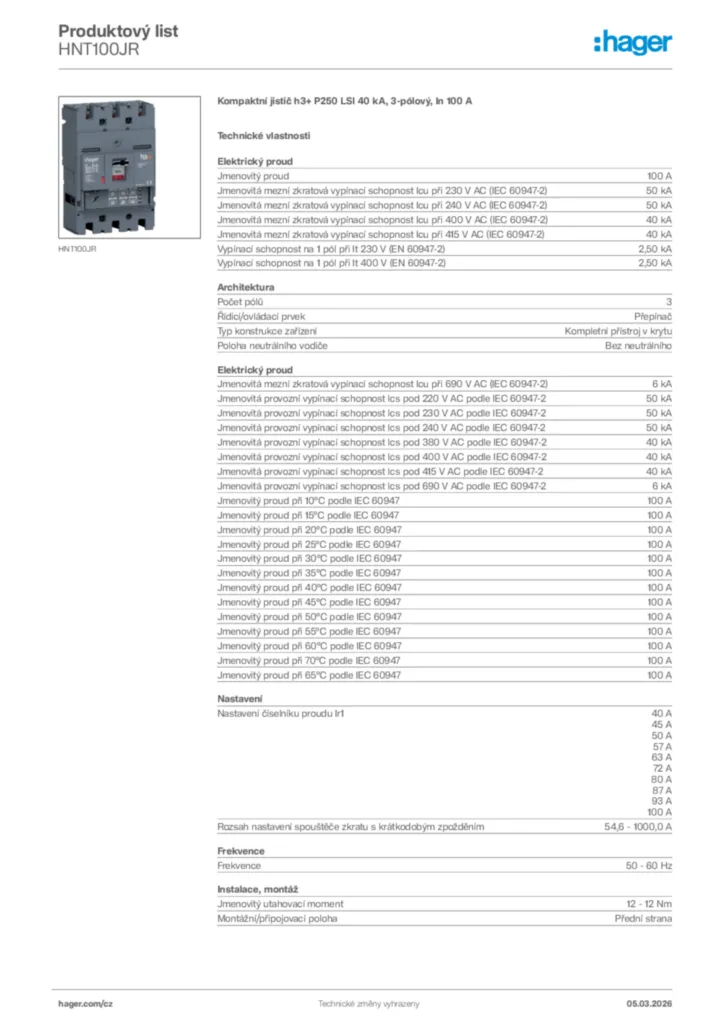

Stáhnout technický list

Dokončete svůj systém

Volitelné příslušenství

Pomocný adaptér datového kabelu 1 dostupné produkty
Elektrické příslušenství pro nízkonapěťové komponenty 1 dostupné produkty
Vypínací spoušť 5 dostupné produkty
Podpěťová cívka 8 dostupné produkty
Blok kontaktů pomocných zařízení 4 dostupné produkty
Zobrazit více 24 další dostupné produkty

Technické vlastnosti

Jmenovitý proud

100 A
Jmenovitá mezní zkratová vypínací schopnost Icu při 230 V AC (IEC 60947-2)

50 kA
Jmenovitá mezní zkratová vypínací schopnost Icu při 240 V AC (IEC 60947-2)

50 kA
Jmenovitá mezní zkratová vypínací schopnost Icu při 400 V AC (IEC 60947-2)

40 kA
Jmenovitá mezní zkratová vypínací schopnost Icu při 415 V AC (IEC 60947-2)

40 kA
Vypínací schopnost na 1 pól při It 230 V (EN 60947-2)

2,50 kA
Vypínací schopnost na 1 pól při It 400 V (EN 60947-2)

2,50 kA
Jmenovitá mezní zkratová vypínací schopnost Icu při 690 V AC (IEC 60947-2)

6 kA
Jmenovitá provozní zkratová vypínací schopnost Ics při 220 V AC podle IEC 60947-2

50 kA
Jmenovitá provozní zkratová vypínací schopnost Ics při 230 V AC podle IEC 60947-2

50 kA
Jmenovitá provozní zkratová vypínací schopnost Ics při 240 V AC podle IEC 60947-2

50 kA
Jmenovitá provozní zkratová vypínací schopnost Ics při 380 V AC podle IEC 60947-2

40 kA
Jmenovitá provozní zkratová vypínací schopnost Ics při 400 V AC podle IEC 60947-2

40 kA
Jmenovitá provozní zkratová vypínací schopnost Ics při 415 V AC podle IEC 60947-2

40 kA
Jmenovitá provozní zkratová vypínací schopnost Ics při 690 V AC podle IEC 60947-2

6 kA
Jmenovitý proud při 10°C podle IEC 60947

100 A
Jmenovitý proud při 15°C podle IEC 60947

100 A
Jmenovitý proud při 20°C podle IEC 60947

100 A
Jmenovitý proud při 25°C podle IEC 60947

100 A
Jmenovitý proud při 30°C podle IEC 60947

100 A
Jmenovitý proud při 35°C podle IEC 60947

100 A
Jmenovitý proud při 40°C podle IEC 60947

100 A
Jmenovitý proud při 45°C podle IEC 60947

100 A
Jmenovitý proud při 50°C podle IEC 60947

100 A
Jmenovitý proud při 55°C podle IEC 60947

100 A
Jmenovitý proud při 60°C podle IEC 60947

100 A
Jmenovitý proud při 70°C podle IEC 60947

100 A
Jmenovitý proud při 65°C podle IEC 60947

100 A

Počet pólů

3
Řídicí/provozní prvek

Přepínání
Typ konstrukce zařízení

Kompletní přístroj v krytu
Poloha neutrálního vodiče

Bez neutrálu

Nastavení číselníku proudu Ir1

40 A, 45 A, 50 A, 57 A, 63 A, 72 A, 80 A, 87 A, 93 A, 100 A
Rozsah nastavení spouštěče zkratu s krátkodobým zpožděním

54,6 - 1 000,0 A

Frekvence

50 - 60 Hz

Jmenovitý utahovací moment

12 - 12 Nm
Montážní/připojovací poloha

Čelo

Jmenovité impulzní výdržné napětí Uimp

8 000 V
Jmenovité izolační napětí

800 V
Provozní napětí AC

220 - 690 V

Vypínací spoušť

LSI

Celkový ztrátový výkon při jmenovitém proudu

7,20 W
Ztrátový výkon na pól

2,40 W

Elektrická životnost v počtu cyklů

10 000
Mechanická životnost v cyklech

40 000

Počet pomocných kontaktů jako měnič

0
Počet pomocných kontaktů jako rozpojovací

0
Počet pomocných kontaktů jako spojovací

0

Stupeň krytí IP

IP4X

Provozní teplota

-25 - 70 °C
Stupeň znečištění podle IEC 60664/IEC 60947-2

3

Blokovatelné

Ano

Průřez flexibilního vodiče

35 - 150 mm²
Průřez plného vodiče

35 - 185 mm²
Typ konektoru/zástrčky

Svorka

Materiál kabelu

Měď, Hliník

Výška

165 mm
Šířka

105 mm
Hloubka

97 mm

Integrovaný motorický pohon

Ne

Vhodné pro lišty DIN

Ne
Kompatibilní s RDC AOB

Ne
Vhodné pro rozvaděče

Ano

Umístění napájení

Obousměrný

Ochrana proti dlouhodobému přetížení (ltd): zpoždění (tr)

0,5 s, 1,5 s, 2,5 s, 5 s, 7,5 s, 9 s, 10 s, 12 s, 14 s, 16 s
Selektivní spoušť (std): proud (Isd)

1,5, 2, 3, 4, 5, 6, 7, 8, 10
Selektivní spoušť (std): zpoždění (tsd)

50 ms, 100 ms, 200 ms, 300 ms, 400 ms
Okamžitá ochrana (li): koeficient nastavení číselníku

3, 4, 5, 6, 7, 8, 10, 12, 15

Environmentální hodnota

Jsme odhodláni zlepšovat naši environmentální výkonnost snižováním naší ekologické stopy a zároveň působit jako prostředník udržitelnosti pro naše zákazníky. Zjistit více

V souladu se směrnicí RoHS Ano
