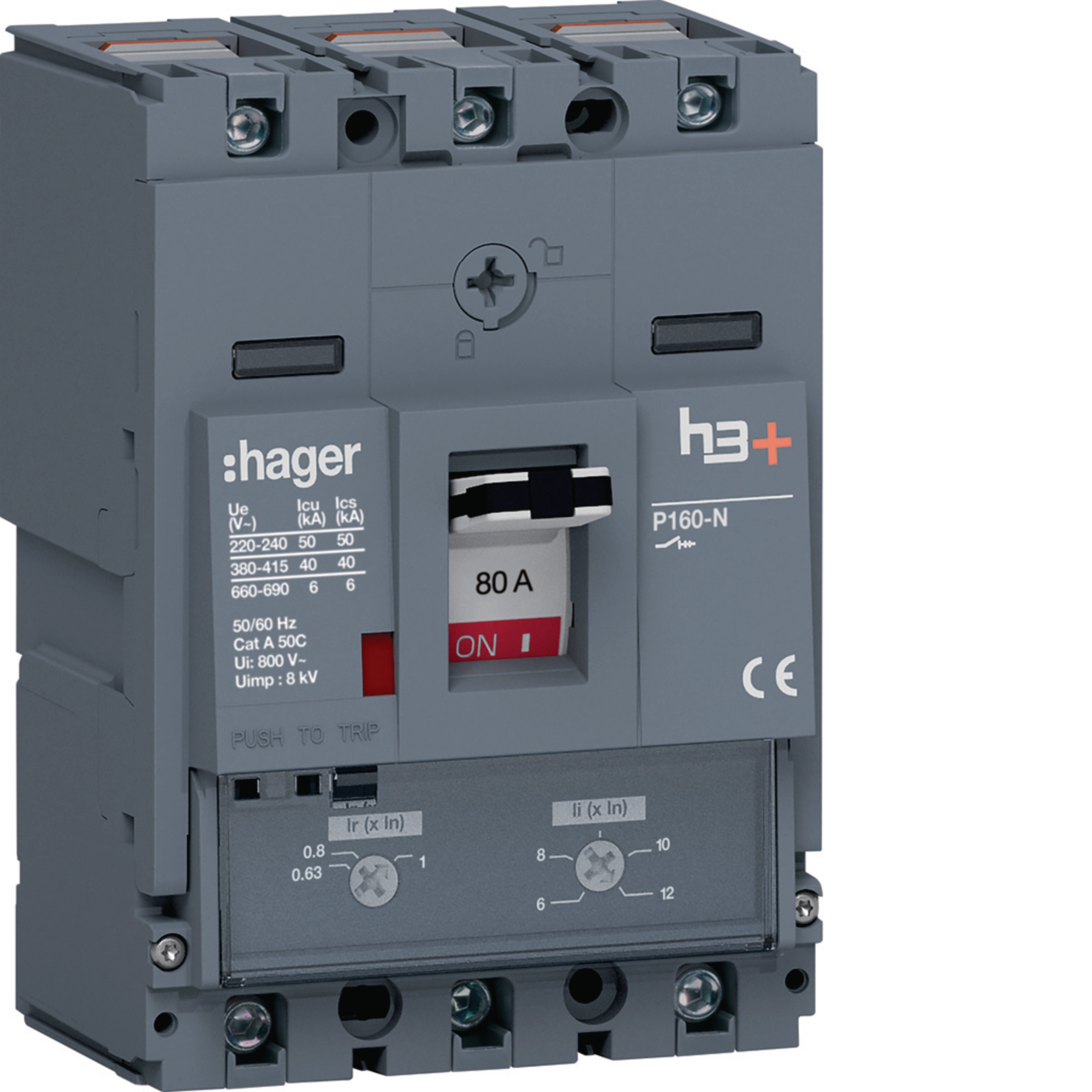

Kompaktní jistič h3+ P160 TM 40 kA, 3-pólový, In 80 A HNS080DC
catalog.lists.product_addition.login_popup.title
catalog.lists.product_addition.login_popup.descriptive_text
product.page.accessories.title
product.page.accessories.associated-products
-
Blok kontaktů pomocných zařízení 4 product.page.accessories.products-available -
Vypínací spoušť 5 product.page.accessories.products-available -
Podpěťová cívka 8 product.page.accessories.products-available -
Uzamykací blokovací funkce 5 product.page.accessories.products-available -
Funkce připojení 4 product.page.accessories.products-available -
Kryt svorek 5 product.page.accessories.products-available
product.page.accessories.title-modal
-
HXA003H
Napěťová (vypínací) spoušť x160-P160-x250-P250-x630-P630, 100-120V AC
-
HXA005HNapěťová (vypínací) spoušť x160-P160-x250-P250-x630-P630, 380-450V AC
-
HXA002HNapěťová (vypínací) spoušť x160-P160-x250-P250-x630-P630, 48V DC
-
HXA001HNapěťová (vypínací) spoušť x160-P160-x250-P250-x630-P630, 24V DC
-
HXA004HNapěťová (vypínací) spoušť x160-P160-x250-P250-x630-P630, 200-240V AC
-
HXA051H
Podpěťová zpožděná spoušť x160-x250, 24V DC
-
HXA015HPodpěťová spoušť x160-P160-x250-P250-x630-P630, 380-450V AC
-
HXA014HPodpěťová spoušť x160-P160-x250-P250-x630-P630, 200-240V AC
-
HXA055HPodpěťová zpožděná spoušť x160-x250, 380-450V AC
-
HXA054HPodpěťová zpožděná spoušť x160-x250, 200-240V AC
-
HXA011HPodpěťová spoušť x160-P160-x250-P250-x630-P630, 24V DC
-
HXA053HPodpěťová zpožděná spoušť x160-x250, 100-120V AC
-
HXA013HPodpěťová spoušť x160-P160-x250-P250-x630-P630, 100-120V AC
catalog.pageproduct.tab_additional_title.link
Elektrický proud
-
Jmenovitý proud IN80 A
-
Jmenovitá mezní zkratová vypínací schopnost Icu při 400 V AC (IEC 60947-2)40 kA
-
Jmenovitá mezní zkratová vypínací schopnost Icu při 240 V AC (IEC 60947-2)50 kA
-
Jmenovitá provozní vypínací schopnost lcs pod 230 V AC podle IEC 60947-250 kA
-
Jmenovitá provozní vypínací schopnost lcs pod 400 V AC podle IEC 60947-240 kA
-
Jmenovitá mezní zkratová vypínací schopnost Icu při 660 V AC (IEC 60947-2)6 kA
-
Jmenovitá mezní zkratová vypínací schopnost Icu při 690 V AC (IEC 60947-2)6 kA
-
Jmenovitý proud při 10°C podle IEC 60947102,30 A
-
Jmenovitý proud při 15°C podle IEC 6094799,80 A
-
Jmenovitý proud při 20°C podle IEC 6094797,20 A
-
Jmenovitý proud při 25°C podle IEC 6094794,60 A
-
Jmenovitý proud při 30°C podle IEC 6094791,80 A
-
Jmenovitý proud při 35°C podle IEC 6094789 A
-
Jmenovitý proud při 40°C podle IEC 6094786,10 A
-
Jmenovitý proud při 45°C podle IEC 6094783,10 A
-
Jmenovitý proud při 50°C podle IEC 6094780 A
-
Jmenovitý proud při 55°C podle IEC 6094776,80 A
-
Jmenovitý proud při 60°C podle IEC 6094773,40 A
-
Jmenovitý proud při 65°C podle IEC 6094769,80 A
-
Jmenovitý proud při 70°C podle IEC 6094766,10 A
Architektura
-
Počet pólů3
-
Řídicí/ovládací prvekPřepínač
-
Typ konstrukce zařízeníKompletní přístroj v krytu
-
Poloha neutrálního vodičeBez neutrálního
Frekvence
-
Frekvence50 - 60 Hz
Napětí
-
Jmenovité impulzní výdržné napětí Uimp8 000 V
-
Jmenovité izolační napětí800 V
-
Provozní napětí AC220 - 690 V
Funkce
-
Vypínací spoušťTM A/A
Výkon
-
Ztrátový výkon na vstupu IN17,70 W
Trvanlivost
-
Elektrická životnost v počtu cyklů10 000
-
Mechanická životnost v cyklech40 000
Bezpečnost
-
Stupeň krytí IPIP4X
Připojení
-
Průřez flexibilního vodiče6 - 70 mm²
-
Průřez plného vodiče6 - 95 mm²
Konektivita
-
Typ připojeníŠroubová svorka
Kryt, dveře
-
Blokovatelnécatalog.pageproduct.attribute_boolean.yes
Nastavení
-
Nastavení knoflíku termální ochrany xIN0,63, 0,8, 1
Kabel
-
Materiál kabeluMěď
Přenos
-
Kompatibilní s RDC AOBcatalog.pageproduct.attribute_boolean.no
-
Vhodné pro lišty DINcatalog.pageproduct.attribute_boolean.no
-
Vhodné pro rozvaděčecatalog.pageproduct.attribute_boolean.yes
Rozměry
-
Výška130 mm
-
Šířka90 mm
-
Hloubka97 mm
Elektrická ochrana
-
Okamžitá ochrana (li): koeficient nastavení číselníku6, 8, 10, 12
Instalace, montáž
-
Montážní/připojovací polohaPřední strana
-
Jmenovitý utahovací moment6 - 6 Nm
-
Jmenovitý utahovací moment spodní svorky6 - 6 Nm
-
Jmenovitý utahovací moment horní svorky6 - 6 Nm
