Kompaktní jističe, odpínače, přepínače sítí a výkonové stykače

Výkon. jistič (h1600), 70 kA, 3-pól., In=1600 A HEF990H

Name: HEF990H
Brand: Hager
SKU: HEF990H1

EAN

3250613349943

Balení

1 ks

Příslušenství
Technické vlastnosti
Environmentální hodnota
Dokumentace
Více produktů

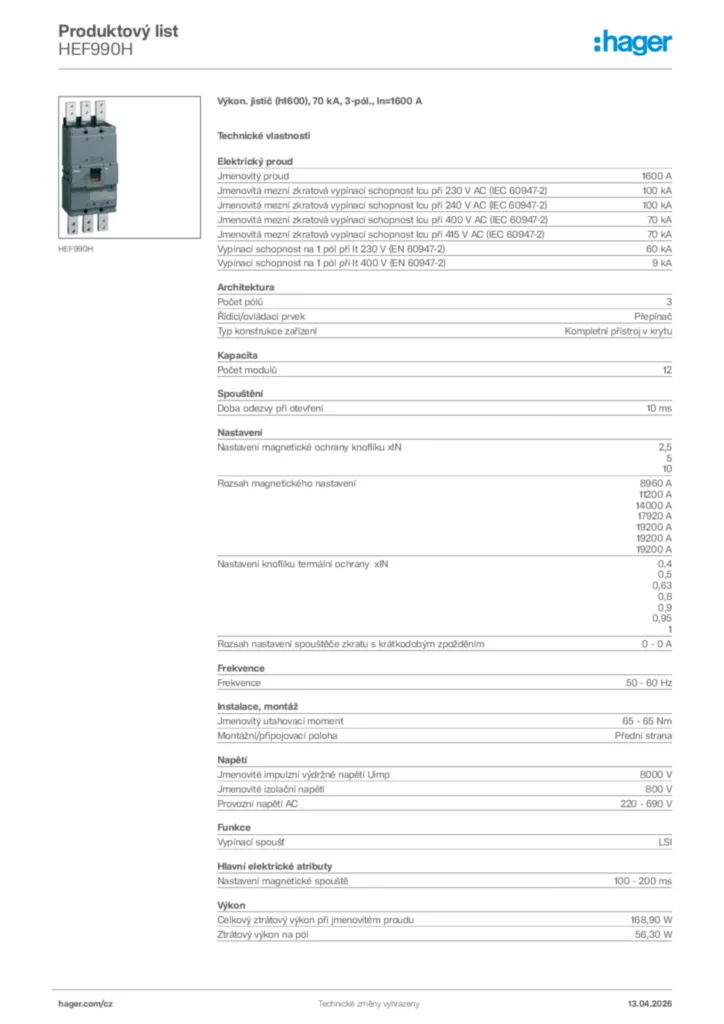

Stáhnout technický list

Dokončete svůj systém

Volitelné příslušenství

Pomocný blokovací kabel 1 dostupné produkty
Blok kontaktů pomocných zařízení 4 dostupné produkty
Podpěťová cívka 8 dostupné produkty
Vypínací spoušť 5 dostupné produkty
Rukojeť pro jistič napájení 2 dostupné produkty
Zobrazit více 3 další dostupné produkty

Technické vlastnosti

Jmenovitý proud

1 600 A
Jmenovitá mezní zkratová vypínací schopnost Icu při 230 V AC (IEC 60947-2)

100 kA
Jmenovitá mezní zkratová vypínací schopnost Icu při 240 V AC (IEC 60947-2)

100 kA
Jmenovitá mezní zkratová vypínací schopnost Icu při 400 V AC (IEC 60947-2)

70 kA
Jmenovitá mezní zkratová vypínací schopnost Icu při 415 V AC (IEC 60947-2)

70 kA
Vypínací schopnost na 1 pól při It 230 V (EN 60947-2)

60 kA
Vypínací schopnost na 1 pól při It 400 V (EN 60947-2)

9 kA

Počet pólů

3
Řídicí/ovládací prvek

Přepínání
Typ konstrukce zařízení

Kompletní přístroj v krytu

Počet modulů

12

Doba odezvy při otevření

10 ms

Nastavení magnetické ochrany knoflíku xIN

2,5, 5, 10
Rozsah magnetického nastavení

8960 A, 11200 A, 14000 A, 17920 A, 19200 A, 19200 A, 19200 A
Nastavení knoflíku termální ochrany xIN

0,4, 0,5, 0,63, 0,8, 0,9, 0,95, 1
Rozsah nastavení spouštěče zkratu s krátkodobým zpožděním

0 - 0 A

Frekvence

50 - 60 Hz

Jmenovitý utahovací moment

65 - 65 Nm
Montážní/připojovací poloha

Čelo

Jmenovité impulzní výdržné napětí Uimp

8 000 V
Jmenovité izolační napětí

800 V
Provozní napětí AC

220 - 690 V

Vypínací spoušť

LSI

Nastavení magnetické spouště

100 - 200 ms

Celkový ztrátový výkon při jmenovitém proudu

168,90 W
Ztrátový výkon na pól

56,30 W

Elektrická životnost v počtu cyklů

1 000
Mechanická životnost v cyklech

4 000

Počet pomocných kontaktů jako měnič

0
Počet pomocných kontaktů jako rozpojovací

0
Počet pomocných kontaktů jako spojovací

0

Stupeň krytí IP

IP4X

Provozní teplota

-25 - 70 °C

Průřez flexibilního vodiče

3x 240 mm²
Průřez plného vodiče

3x 240 mm²
Typ konektoru/zástrčky

Svorka

Integrovaný motorový pohon

Ne

Vhodné pro lišty DIN

Ne

Umístění napájení

Obousměrný
